360146_T_3 GUARNIZIONI Tenuta Standard – M SMS

360146_T_3 GUARNIZIONI Tenuta Standard – M SMS

Valvola a sfera a TRE vie 3 guarnizioni con foratura sfera a “T”
Organo di comando: Leva inox
Attacco: SMS maschio/maschio/maschio
Passaggio: Totale
Materiale: Aisi 316L (1.4404)
Misure: da DN65 a DN100
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida

A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

SMSØ BDNRdLICHPNKgCODICE AISI 316L
6360,36585 x 1/6"2142528513016-360146 64410
7672(Reduced) 6598 x 1/6"2142528513016-360146 64510
76728098 x 1/6"2663031014516-360146 64810
10496100125 x 1/4"3023131016010-360146 65410
10196100132 x 1/6"3023131016010-360146 65510

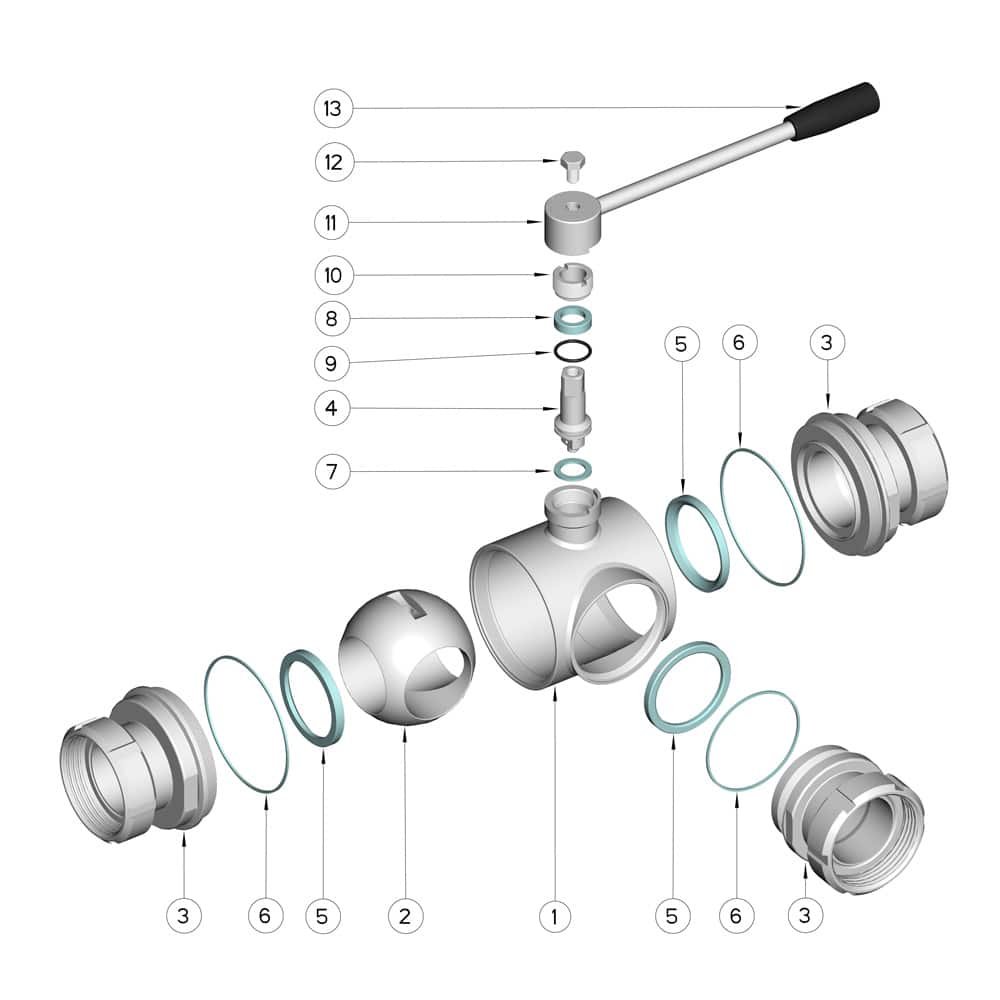

Pos.DenominationPcsMat.
1Corpo1AISI 316L
2Sfera1AISI 316L
3Manicotti3AISI 316L
4Perno1AISI 316L
5Guarnizioni sfera3PTFE Vergine Modificato
6Guarnizioni manicotti3PTFE
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Ghiera di registro1AISI 304L (303)
11Leva1AISI 304L
12Dado1AISI 304L
13Impugnatura1Impugnatura
