300130 T Per Tubo ISO
Valvola a sfera a TRE vie 4 guarnizioni con foratura sfera a “T”
Organo di comando: Leva inox
Attacco: CLAMP normative DIN 32676 TAB.3 REIHE B
Per TUBO in accordo con normativa ISO 1127
Passaggio: Totale e ridotto
Materiale: Aisi 316L (1.4404)
Misure: da DN10 a DN100
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida
A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

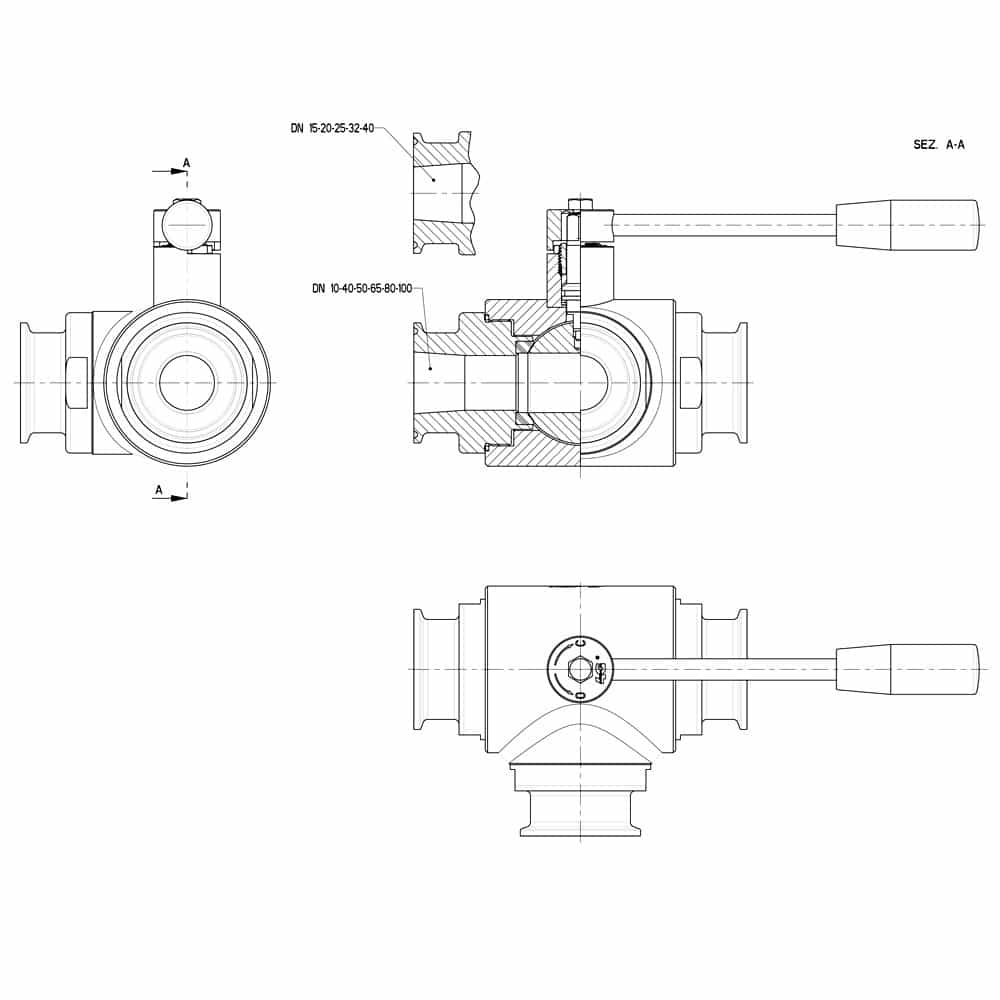

| CLAMP REIHE B OD | DN | L | Ø A | Ø B | C | H | PN | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|
| 13,5 | 10 | 108 | 25 | 10,3 | 110 | 60 | 100 | 1,10 | 300130 61110 3D |
| 17,2 | 15 | 118 | 25 | 14 | 110 | 65 | 100 | 1,37 | 300130 61710 3D |
| 21,3 | 20 | 130 | 50,5 | 18,1 | 160 | 70 | 100 | 2,54 | 300130 62310 3D |
| 26,9 | 25 | 140 | 50,5 | 23,7 | 160 | 76 | 64 | 3,21 | 300130 62510 3D |
| 33,7 | 32 | 156 | 50,5 | 29,7 | 190 | 102 | 64 | 5,18 | 300130 63110 3D |
| 42,4 | 40 | 172 | 64 | 38,4 | 190 | 110 | 64 | 7,68 | 300130 63310 3D |
| 48,3 | 40 | 172 | 64 | 44,3 | 190 | 110 | 64 | 7,50 | 300130 63710 3D |
| 60,3 | 50 | 182 | 77,5 | 56,3 | 225 | 116 | 40 | 9,16 | 300130 64110 3D |
| 76,1 | 65 | 196 | 91 | 72,1 | 290 | 125 | 40 | 11,30 | 300130 64710 3D |
| 88,9 | 80 | 256 | 106 | 84,3 | 325 | 140 | 40 | 22,66 | 300130 65110 3D |
| 114,3 | 100 | 286 | 130 | 109,7 | 325 | 155 | 16 | 35,82 | 300130 65310 3D |
| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 304L - 316L |
| 2 | Sfera | 1 | AISI 304L - 316L |
| 3 | Manicotti | 3 | AISI 304L - 316L |
| 4 | Perno | 1 | AISI 304L - 316L |
| 5 | Guarnizioni sfera | 4 | PTFE Vergine Modificato |
| 6 | Guarnizioni manicotti | 3 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Dado | 1 | AISI 304L |
| 12 | Leva | 1 | AISI 304L |
| 13 | Vite | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLAST (PF) |
