370146_L_3 GUARNIZIONI Tenuta Standard – M SMS

Valvola a sfera 3 vie 300146

370146_L_3 GUARNIZIONI Tenuta Standard – M SMS

Valvola a sfera a TRE vie TRE guarnizioni con foratura sfera a “L”
Organo di comando: Leva inox
Attacco: SMS maschio/maschio/maschio
Passaggio: Totale
Materiale: Aisi 316L (1.4404)
Misure: da DN65 a DN100
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida

A richiesta:
Sistema antistatico ATEX II 2 G-D T4 zona 1-21
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

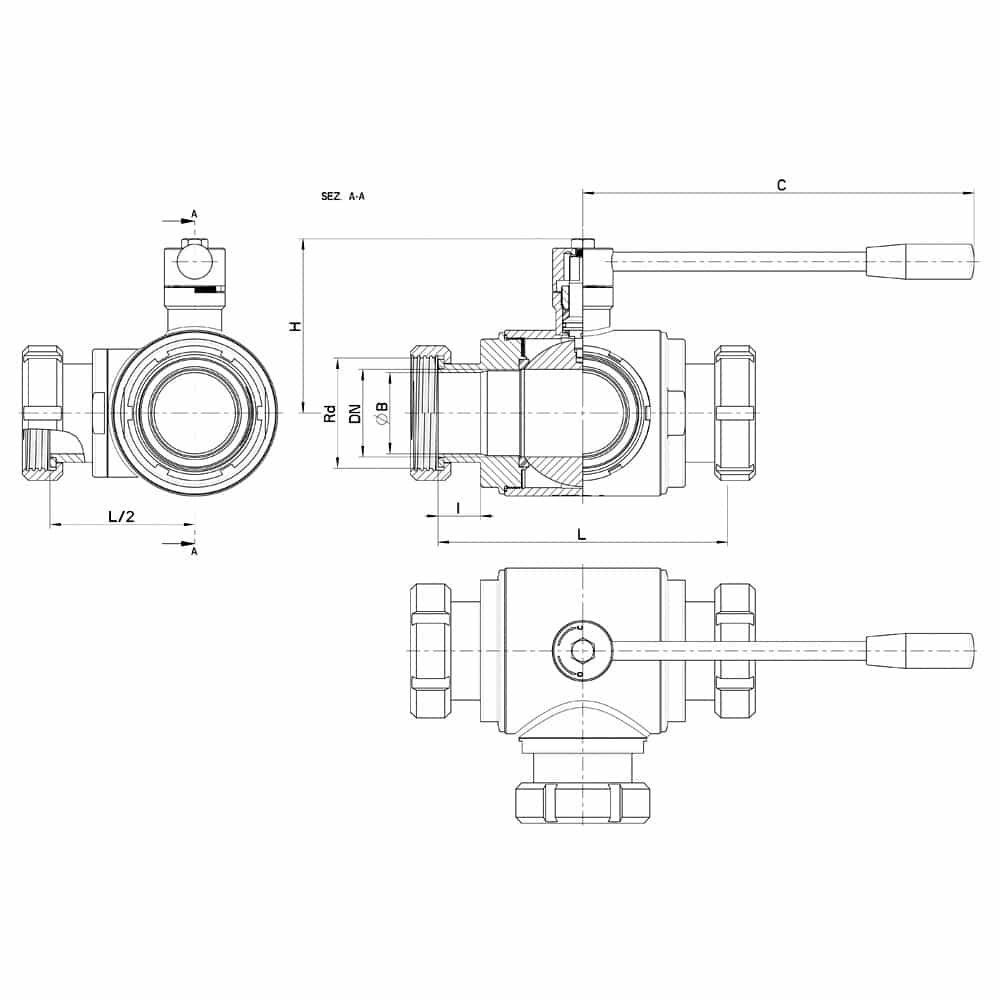

SMSDNRdLICHPNKgCODICE AISI 316L
636585 x 1/6"2142528513016-370146 64410
76(Reduced) 6598 x 1/6"2142528513016-370146 64510
768098 x 1/6"2663031014516-370146 64810
104100125 x 1/4"3023131016010-370146 65410
1011000000010-370146 65510

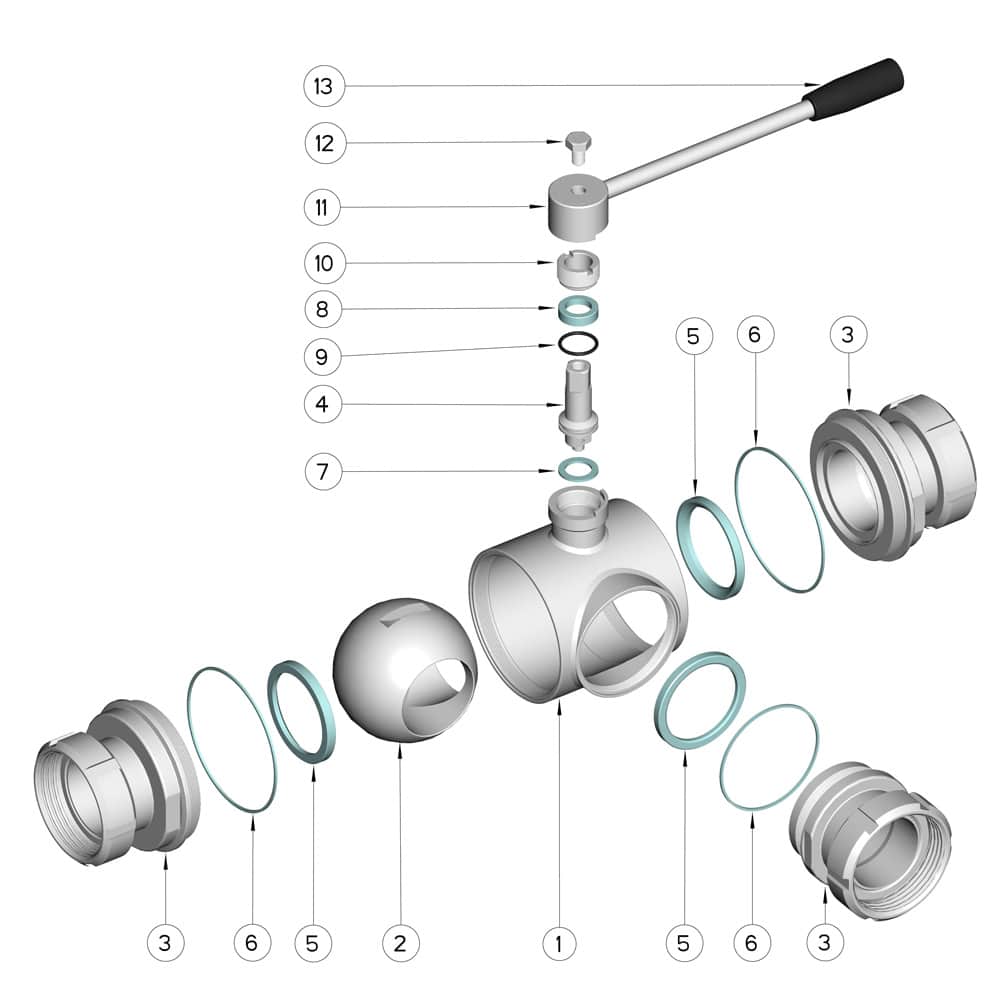

Pos.DenominationPcsMat.
1Corpo1AISI 316L
2Sfera1AISI 316L
3Manicotti3AISI 316L
4Perno1AISI 316L
5Guarnizioni sfera4PTFE Vergine Modificato
6Guarnizioni manicotti3PTFE
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Ghiera di registro1AISI 304L (303)
11Dado1AISI 304L
12Rondella1AISI 304L
13Leva1AISI 304L
14Impugnatura1DUROPLAST (PF)
