370131_L_3 GUARNIZIONI Tenuta Standard – GAROLLA

370131_L_3 GUARNIZIONI Tenuta Standard – GAROLLA

Valvola a sfera a TRE vie TRE guarnizioni con foratura sfera a “L”
Organo di comando: Leva inox
Attacco: GAROLLA
Passaggio: Totale e ridotto
Materiale: Aisi 316L (1.4404)
Misure: da DN65 a DN100
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida

A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -200°C+80°C

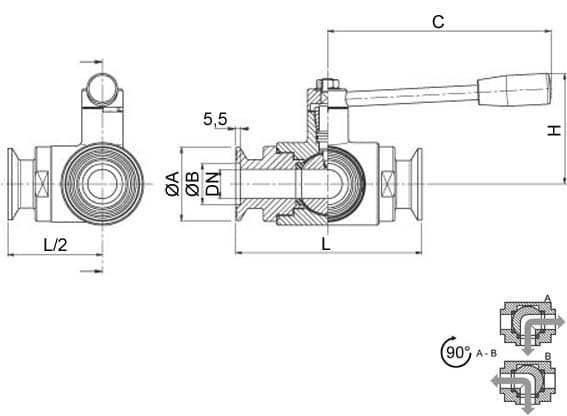

GARDNLØ AØ BCHPNKgCODICE AISI 304LCODICE AISI 316L
706519697762351301610,50-370131 64410
8080256109862851451618,90370131 44810 370131 64810
1001002861291063101601029,50370131 45410 370131 65410
120(Reduced) 1002981581293101601032,00370131 45510 370131 65510

*PASSAGGIO RIDOTTO

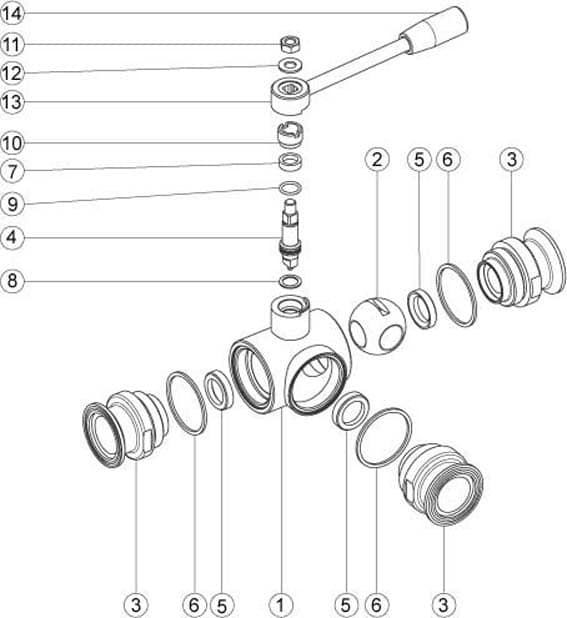

Pos.DenominazioneP.ziMat.
1Corpo1AISI 316L
2Sfera1AISI 316L
3Manicotti3AISI 316L
4Perno1AISI 316L
5Guarnizioni sfera3PTFE Vergine Modificato
6Guarnizioni manicotti3NBR
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Ghiera di registro1AISI 304L (303)
11Dado1AISI 304L
12Rondella1AISI 304L
13Leva1AISI 304L
14Impugnatura1DUROPLAST (PF)
