370127_L_3 GUARNIZIONI Tenuta Standard – M DIN 11851

Valvola a sfera 3 vie 300127

370127_L_3 GUARNIZIONI Tenuta Standard – M DIN 11851

Valvola a sfera a TRE vie TRE guarnizioni con foratura sfera a “L”
Organo di comando: Leva inox
Attacco: DIN 11851 maschio/maschio/maschio
Passaggio: Totale
Materiale: Aisi 304L (1.4307) – Aisi 316L (1.4404)
Misure: da DN65 a DN100
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida

A richiesta:
Sistema antistatico ATEX II 2 G-D T4 zona 1-21
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

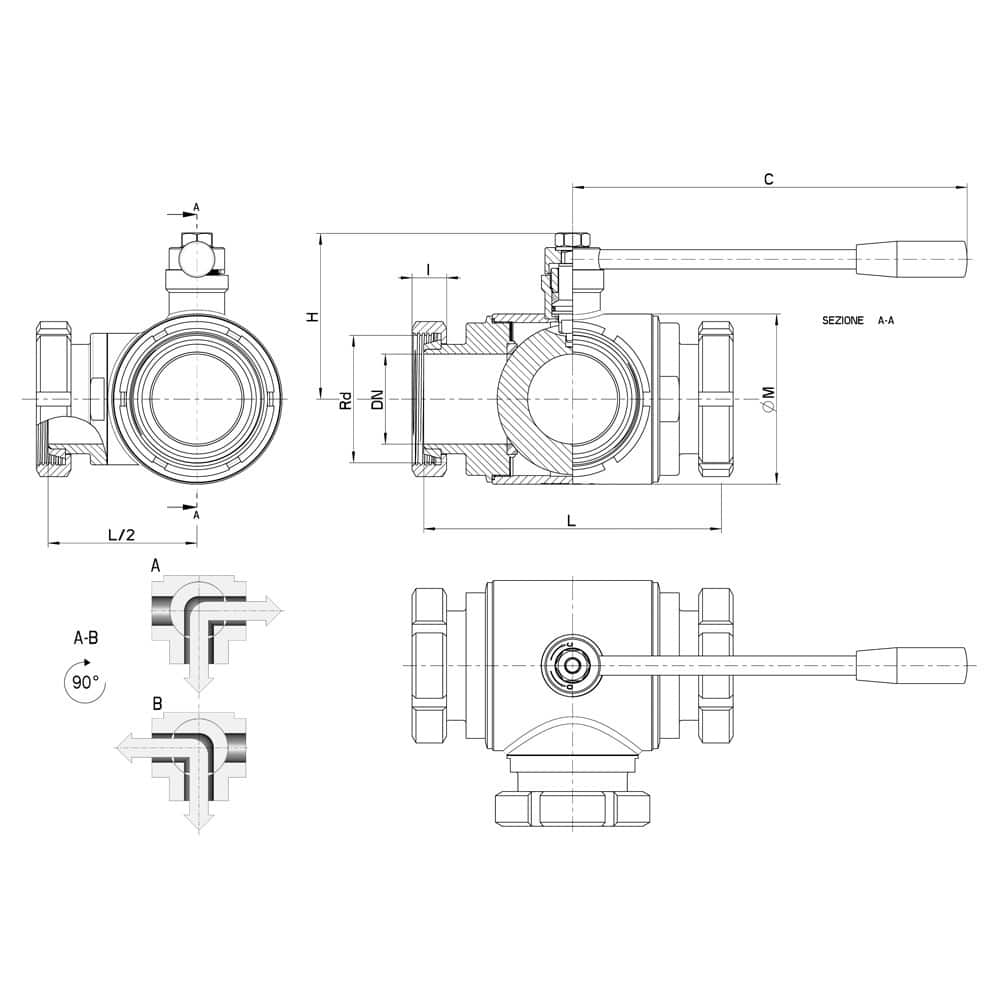

DNRdLICHPNKgCODICE AISI 304LCODICE AISI 316
6595 x 1/6"2142528513016-370127 44410 370127 64410
80110 x 1/4"2663031014516-370127 44810 370127 64810
100130 x 1/4"3023131016010-370127 45410 370127 65410

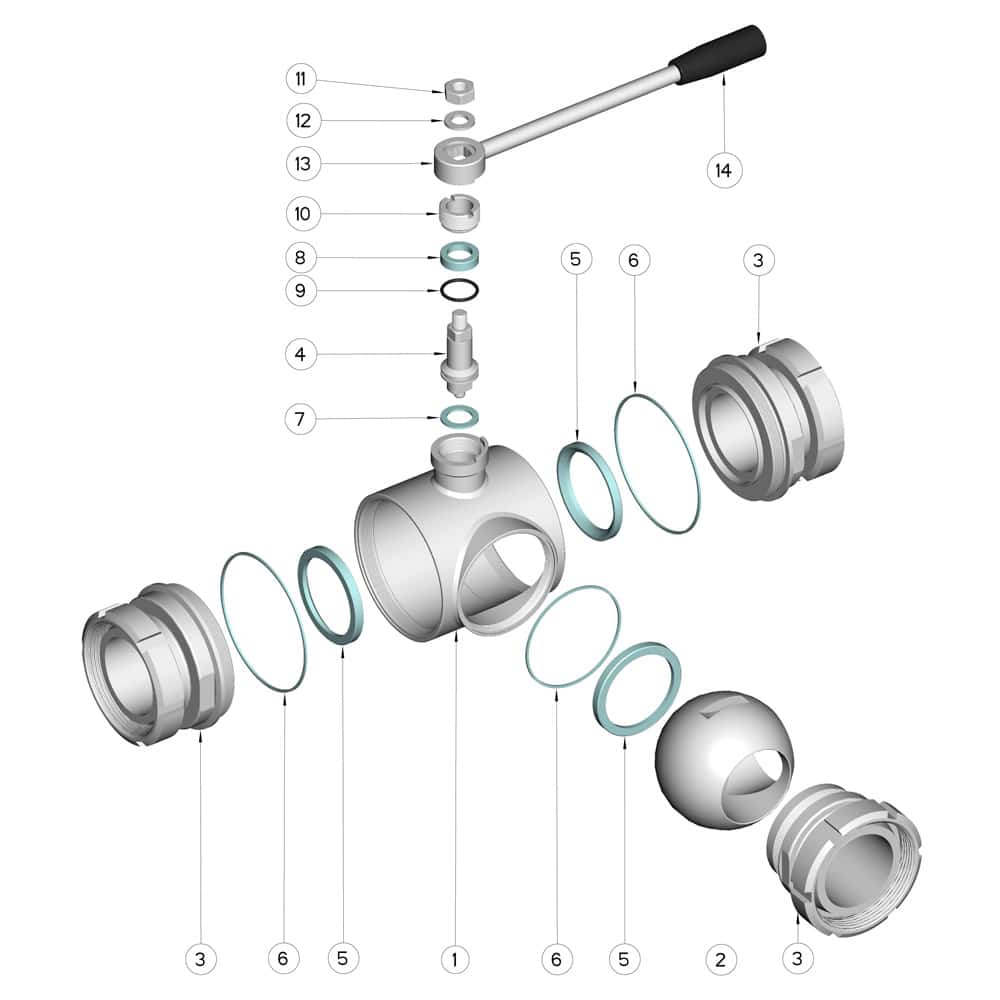

Pos.DenominazioneP.ziMat.
1Corpo1AISI 304L - 316L
2Sfera1AISI 304L - 316L
3Manicotti3AISI 304L - 316L
4Perno1AISI 304L - 316L
5Guarnizioni sfera4PTFE Vergine Modificato
6Guarnizioni manicotti3PTFE
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Ghiera di registro1AISI 304L (303)
11Dado1AISI 304L
12Rondella1AISI 304L
13Leva1AISI 304L
14Impugnatura1Resina
15Girella3AISI 304L
