363060_T_3 GUARNIZIONI Tenuta Standard – VICTAULIC

Valvola a sfera 3 vie 303060 T 4 guarnizioni tenuta standard – VICTAULIC

363060_T_3 GUARNIZIONI Tenuta Standard – VICTAULIC

Valvola a sfera a TRE vie TRE guarnizioni con foratura sfera a “T”
Organo di comando: Flangia per Attuatore ISO 5211 – DIN 3337
Attacco: VICTAULIC
Passaggio: Totale
Materiale: Aisi 304L (1.4307) – Aisi 316L (1.4404)
Misure: da DN65 a DN100
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Sabbiata

A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

VICTAULICDNØBLGHPNKgISO-DINØ abØ c x odefvitiNmCODICE AISI 316L
2"1/2 x 73657321480101,516-F.07901255x41715709M8x2060363060 64410
3" x 88,98088,926610011616-F.101251270x4221810211M10x25110363060 6481F
4" x 114,3100114,330212013110-F.101251270x4221810211M10x25130363060 6541F

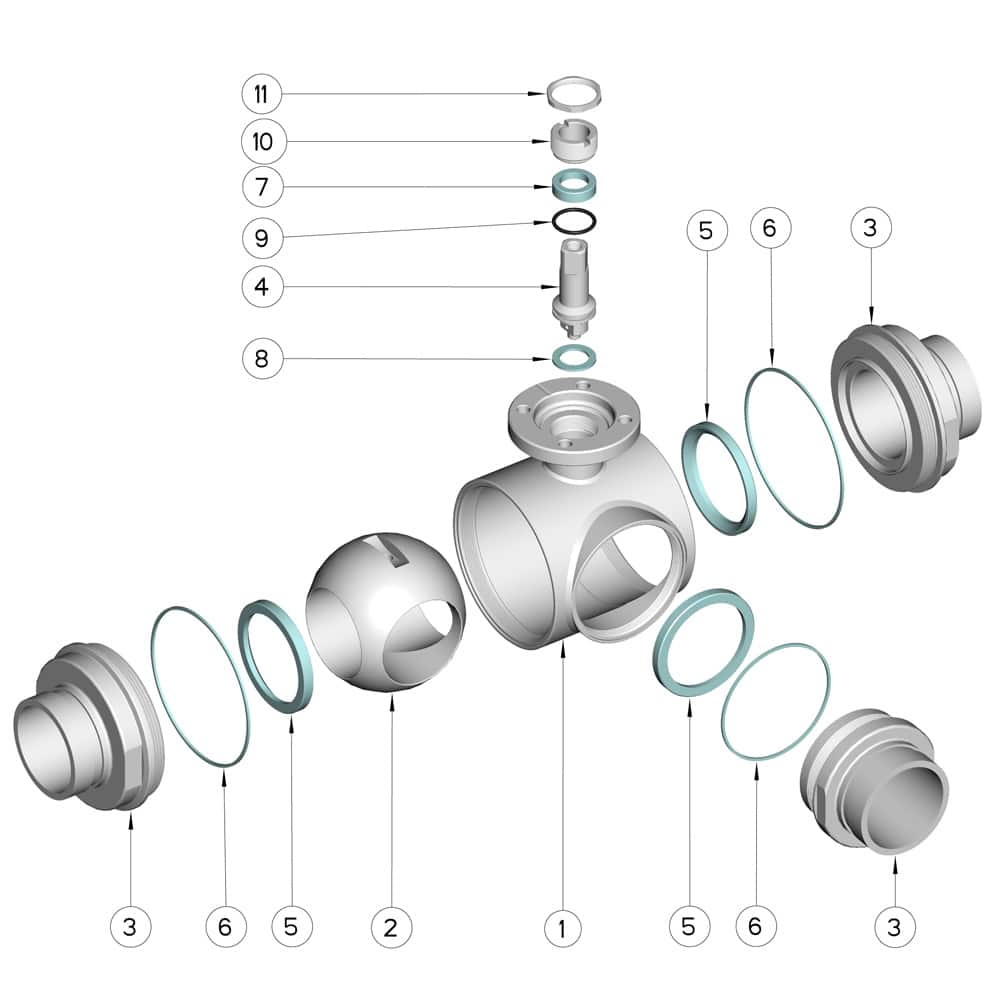

Pos.DenominazioneP.ziMat.
1Corpo1AISI 304L - 316L
2Sfera1AISI 304L - 316L
3Manicotti3AISI 304L - 316L
4Perno1AISI 304L - 316L
5Guarnizioni sfera3PTFE
6Guarnizioni manicotti3PTFE
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Ghiera di registro1AISI 304L (303)
11Controdado1AISI 303
