360144_T_3 GUARNIZIONI Tenuta Standard – F SMS

360144_T_3 GUARNIZIONI Tenuta Standard – F SMS

Valvola a sfera a TRE vie TRE guarnizioni con foratura sfera a “T”
Organo di comando: Leva inox
Attacco: SMS femmina/femmina/femmina
Passaggio: Totale
Materiale: Aisi 316L (1.4404)
Misure: da DN65 a DN100
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida

A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

SMSØ BDNRdLICHPNKgCODICE AISI 304LCODICE AISI 316L
6360,56585 x 1/6"19621285130169,75-360144 64410
7672(Reduced) 6598 x 1/6"1962128513016-360144 64510
76728098 x 1/6"256273101451618,37360144 44810 360144 64810
104100100125 x 1/4"286273101601027,90360144 45410 360144 65410
10198100132 x 1/6"2862731016010-360144 45510 360144 65510

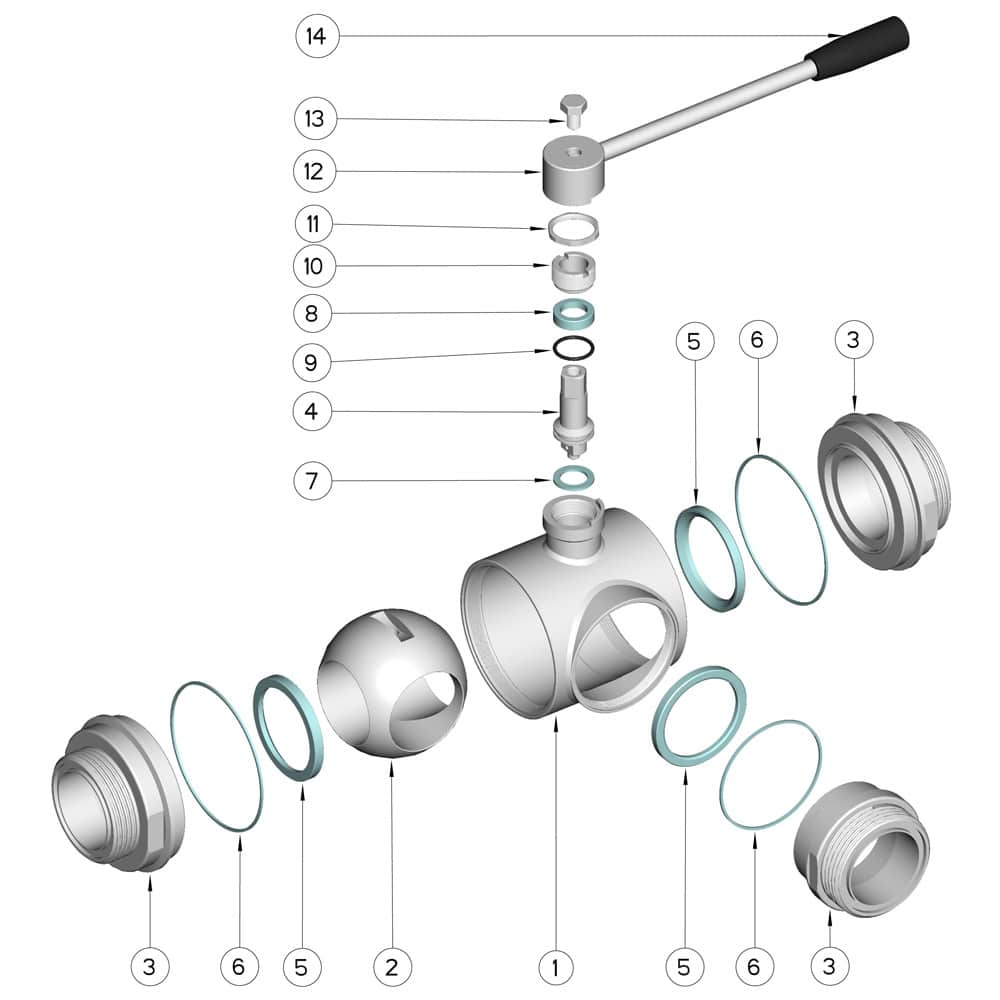

Pos.DenominazioneP.ziMat.
1Corpo1AISI 304L - 316L
2Sfera1AISI 304L - 316L
3Manicotti3AISI 304L - 316L
4Perno1AISI 304L - 316L
5Guarnizioni sfera4PTFE Vergine Modificato
6Guarnizioni manicotti3PTFE
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Ghiera di registro1AISI 304L (303)
11Dado1AISI 304L
12Rondella1AISI 304L
13Leva1AISI 304L
14Impugnatura1DUROPLAST (PF)
