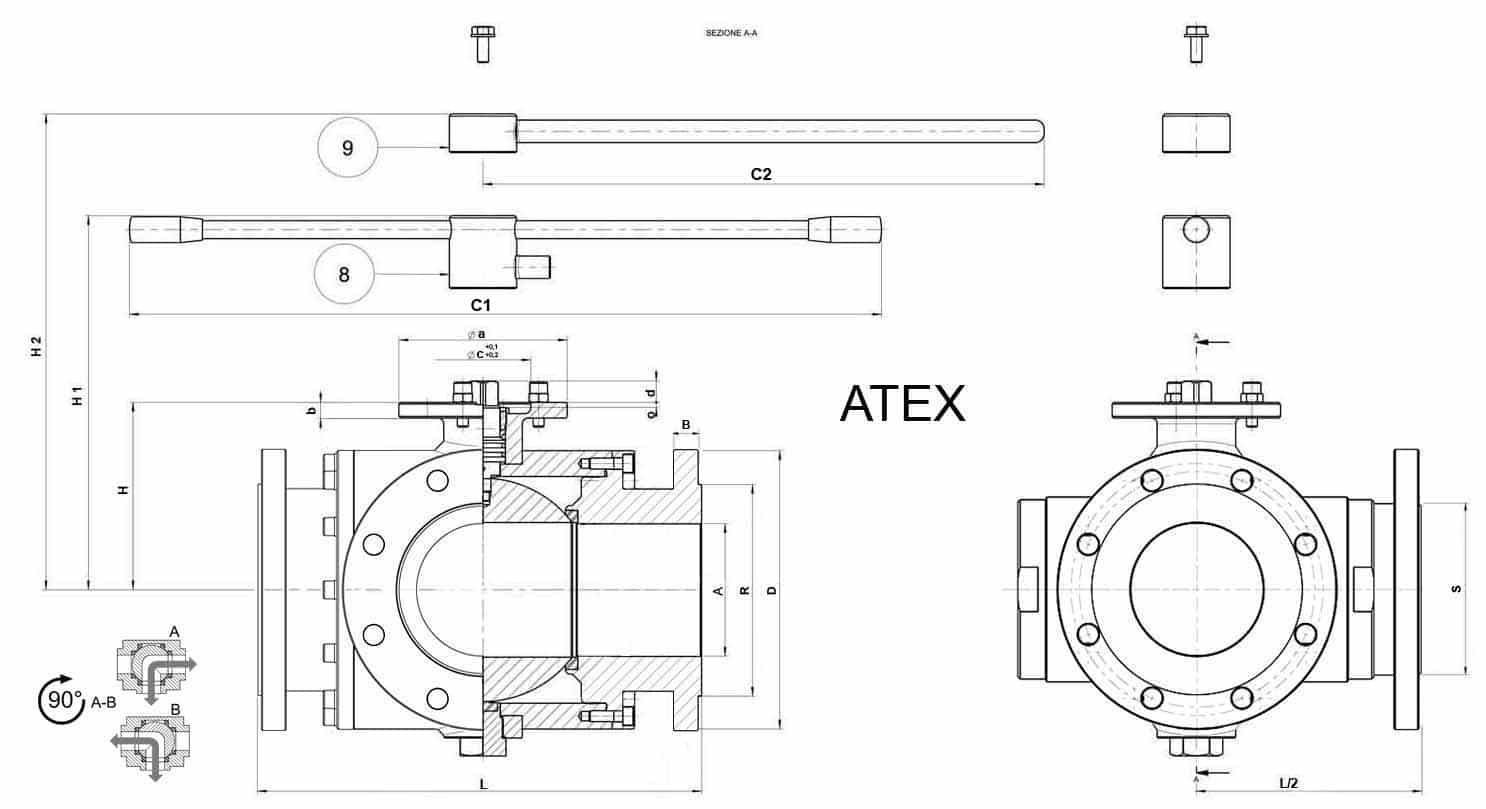

313050_L_DN125 TENUTA STANDARD_FLANGE UNI EN 1092-1
Valvola a sfera a TRE vie 4 guarnizioni con foratura sfera a “L”
Organo di comando: Flangia per Attuatore ISO 5211 – DIN 3337 / Leva scorrevole / Leva
Attacco: Flange filettate girevoli e non UNI EN 1092-1:2003
Passaggio: Totale
Materiale: Aisi 304L (1.4307) – Aisi 316L (1.4404)
Misure: 5”
Guarnizioni di tenuta: P.T.F.E. Vergine
Temperatura di esercizio: -20°C+160°C
Finitura esterna: Lucida
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
A richiesta:
M.O.C.A. CE 1935/2004

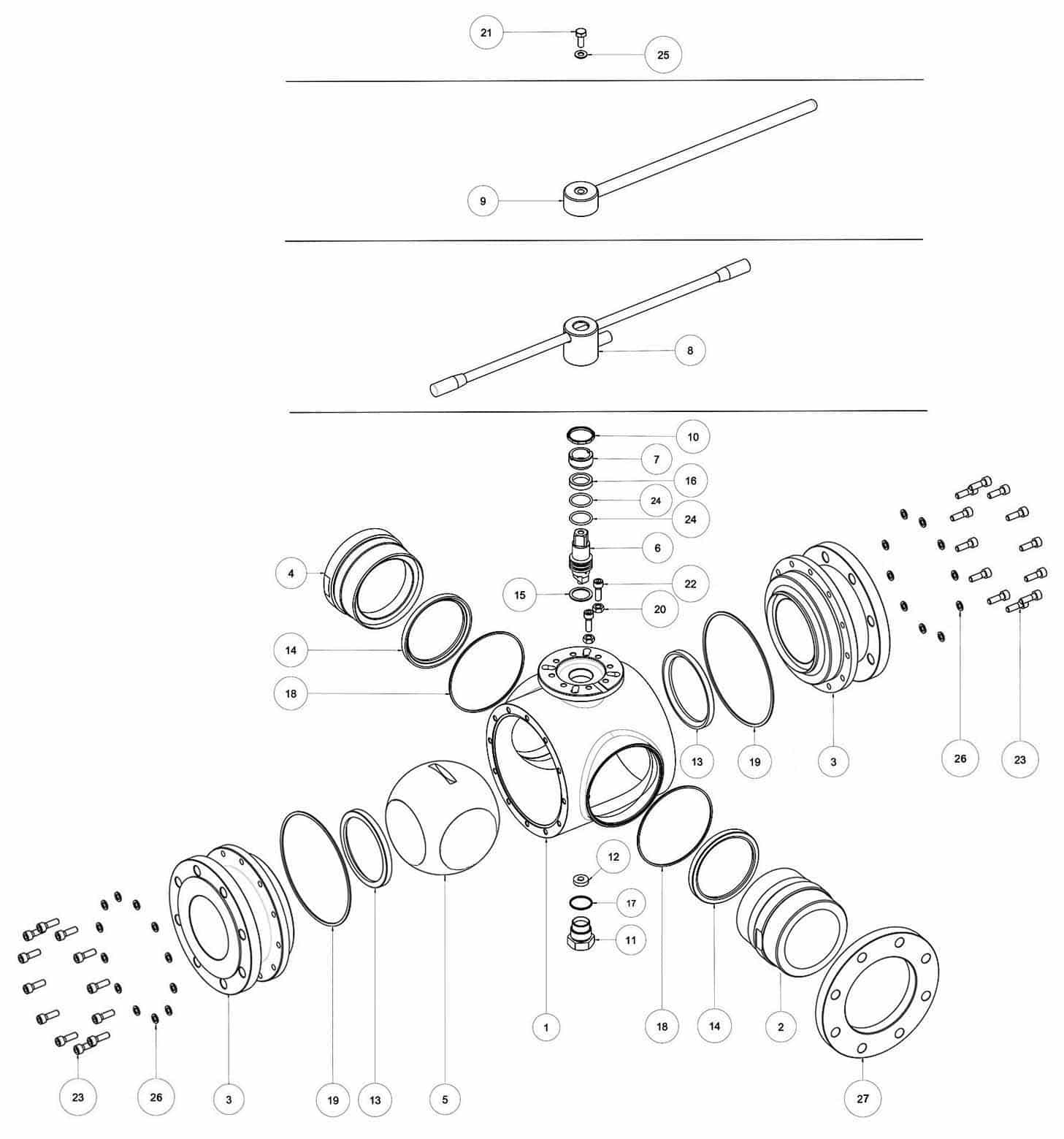

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 304L - 316L |
| 2 | Manicotto | 1 | AISI 304L - 316L |
| 3 | Manicotto | 2 | AISI 304L - 316L |
| 4 | Manicotto | 1 | AISI 304L - 316L |
| 5 | Sfera | 1 | AISI 304L - 316L |
| 6 | Perno | 1 | AISI 304L - 316L |
| 7 | Ghiera di registro | 1 | AISI 304L - 316L |
| 8 | Leva scorrevole | 1 | AISI 304L - 316L |
| 9 | Leva fissa | 1 | AISI 304L - 316L |
| 10 | Controdado | 1 | AISI 304L - 316L |
| 11 | Tappo reggispinta | 1 | AISI 304L - 316L |
| 12 | Guarnizione reggispinta | 1 | PTFE |
| 13 | Guarnizioni sfera | 2 | PTFE |
| 14 | Guarnizioni sfera | 2 | PTFE |
| 15 | Guarnizione antiattrito | 1 | PTFE |
| 16 | Guarnizione perno | 1 | PTFE |
| 17 | Guarnizione tappo reggispinta | 1 | PTFE |
| 18 | Guarnizione manicotto | 2 | PTFE |
| 19 | Guarnizione manicotto | 2 | PTFE |
| 20 | Dado | 2 | AISI 304L - 316L |
| 21 | Vite leva | 1 | AISI 304L - 316L |
| 22 | Vite fermoleva | 2 | AISI 304L - 316L |
| 23 | Vite manicotto | 24 | AISI 304L - 316L |
| 24 | OR di tenuta perno | 2 | FKM |
| 25 | Rondella vite Leva | 1 | AISI 304L - 316L |
| 26 | Rondella vite Manicotto | 24 | AISI 304L - 316L |
| 27 | Flangia | 1 | AISI 304L - 316L |
