310130 L Per Tubo DIN
Valvola a sfera a TRE vie 4 guarnizioni con foratura sfera a “L”
Organo di comando: Leva inox
Attacco: CLAMP normativa DIN 32676 TAB.2 REIHE A
Per TUBO in accordo con normativa DIN 11850
Passaggio: Totale e ridotto
Materiale: Aisi 316L (1.4404
Misure: da DN10 a DN100
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida
A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

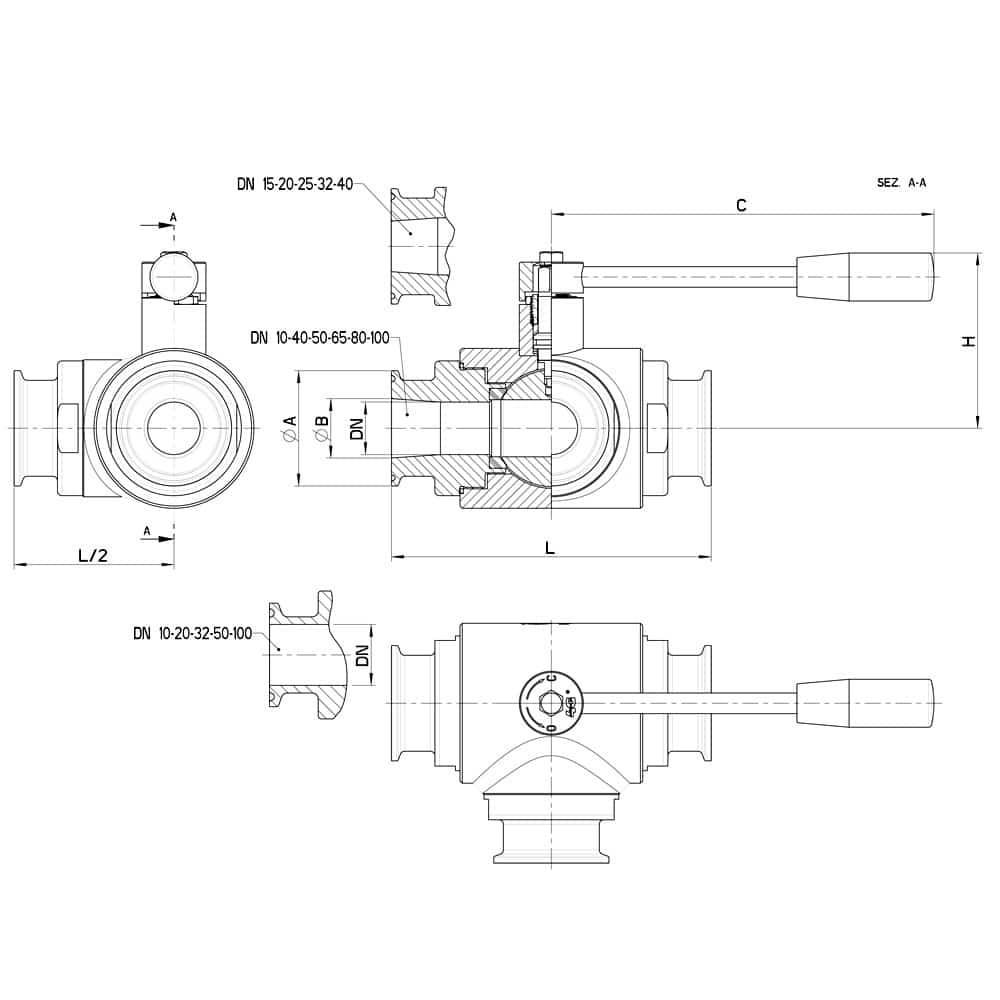

| CLAMP REIHE A DN | L | Ø A | Ø B | C | H | PN | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|
| 10 | 108 | 34 | 10 | 110 | 60 | 100 | - | 310130 61410 |
| 15 | 118 | 34 | 16 | 110 | 65 | 100 | - | 310130 61910 |
| 20 | 130 | 34 | 20 | 160 | 70 | 100 | - | 310130 62010 3D |
| 25 | 140 | 50,5 | 26 | 160 | 80 | 64 | - | 310130 62810 |
| 32 | 156 | 50,5 | 32 | 190 | 95 | 64 | - | 310130 63010 |
| 40 | 172 | 50,5 | 38 | 190 | 110 | 64 | - | 310130 63510 3D |
| 50 | 182 | 64 | 50 | 220 | 120 | 40 | - | 310130 64010 |
| 65 | 196 | 91 | 66 | 285 | 130 | 40 | - | 310130 64610 3D |
| 80 | 256 | 106 | 81 | 310 | 145 | 40 | - | 310130 64910 |
| 100 | 286 | 119 | 100 | 310 | 160 | 16 | - | 310130 65610 |
| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 304L - 316L |
| 2 | Sfera | 1 | AISI 304L - 316L |
| 3 | Manicotti | 3 | AISI 304L - 316L |
| 4 | Perno | 1 | AISI 304L - 316L |
| 5 | Guarnizioni sfera | 4 | PTFE Vergine Modificato |
| 6 | Guarnizioni manicotti | 3 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Dado | 1 | AISI 304L |
| 12 | Leva | 1 | AISI 304L |
| 13 | Vite | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLAST (PF) |
