303025_T_DN125_4 GUARNIZIONI Tenuta Standard – F DIN 11851

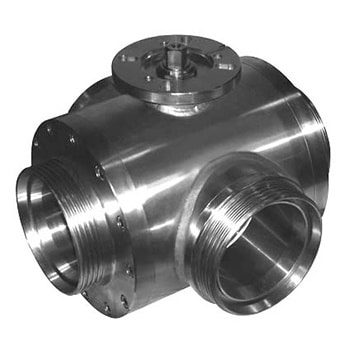

Valvola a sfera a TRE vie 4 guarnizioni con foratura sfera a “T”
Organo di comando: Flangia per Attuatore ISO 5211 – DIN 3337 / Leva scorrevole / Leva
Attacco: DIN 11851 femmina/femmina/femmina
Passaggio: Totale
Materiale: Aisi 304L (1.4307) – Aisi 316L (1.4404)
Misure: 5”
Guarnizioni di tenuta: P.T.F.E. Vergine
Temperatura di esercizio: -20°C+160°C
Finitura esterna: Lucida
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
A richiesta:
M.O.C.A. CE 1935/2004
| DIN | DN | Rd | L | I | PN | Kg. | ISO | Ø a | b | Ø c x o | □ | d | e | f | Ø g x n° 4 | Ø h x n° 4 | Nm | CODICE AISI 304L | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5" | 120 | 160x1/4" | 368 | 44 | 16 | 87 | F10 / F12 | 150 | 14 | 85 x 4 | 22 | 19 | 102 | 125 | 11 | 13 | 180 | 303025A45810 | 303025A65810 3D |
| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Manicotto centrale | 1 | AISI 316L |
| 3 | Manicotto laterale | 2 | AISI 316L |
| 4 | Manicotto tappo | 1 | AISI 316L |
| 5 | Sfera | 1 | AISI 316L |
| 6 | Perno | 1 | AISI 316L |
| 7 | Ghiera di registro | 1 | AISI 304L |
| 8 | Controdado | 1 | AISI 303L |
| 9 | Reggispinta | 1 | AISI 316L |
| 10 | Guarnizione sfera | 4 | PTFE |
| 11 | Guarnizione manicotto | 4 | PTFE |
| 12 | Guarnizione asta | 1 | PTFE |
| 13 | Guarnizioni asta | 1 | PTFE |
| 14 | Guarnizione reggispinta | 1 | PTFE |
| 15 | Guarnizione reggispinta | 1 | PTFE |
| 16 | O-Ring asta | 2 | FKM |
| 17 | O-Ring manicotto | 8 | FKM |
| 18 | Viti manicotto | 24 | AISI 304L |
| 19 | Viti manicotto | 20 | AISI 304L |
