283001_L_Alta Pressione PN400
Valvola a sfera a TRE vie ATEX II 2 G-D T4 con foratura sfera a “L”
Organo di comando: Flangia per Attuatore ISO 5211 – DIN 3337
Attacco: ISO 228 filettatura femmina/femmina/femmina
Passaggio: Totale
Materiale: Aisi 316L (1.4404)
Misure: da 1/4″ a 1″
Guarnizioni di tenuta: DEVLON

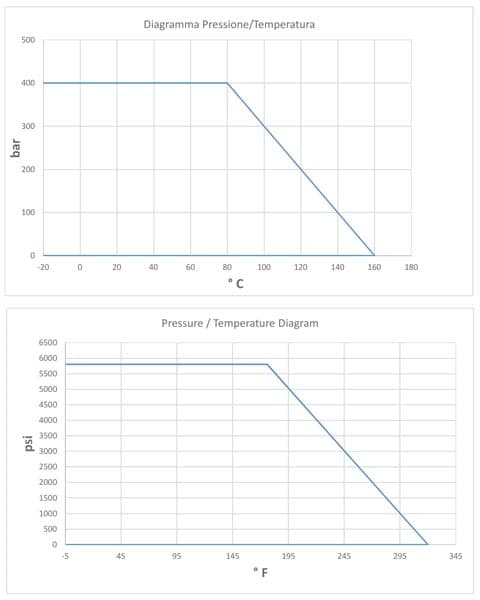

Temperatura di esercizio: -20°C+125°C
Finitura esterna: Tornita
Incluse viti per montaggio attuatore
A richiesta:
M.O.C.A. CE 1935/2004
•MANUALE con LEVA
• Guarnizioni di tenuta in:
Delrin POM -30°+95°C
| G | DN | L | I | P | H | M | N | Ø A | PN | Kg | ISO-DIN | Ø a | b | Øc x o | □ | d | e | f | g | n°4 viti | Nm | CODICE | CODICE LEVA OPTIONAL |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/4" | 8 | 70 | 15 | 13 | 84 | 53 | 31 | 60 | 400 | 1,35 | F.03 / F.04 | 55 | 10 | 25x6 | 9/11 | 9,5 | 36 | 42 | 6 | M5x16 | 20 | 283001A604L0 3D | 9351012 4260 |
| 3/8" | 8 | 70 | 15 | 13 | 84 | 53 | 31 | 60 | 400 | 1,30 | F.03 / F.04 | 55 | 10 | 25x6 | 9/11 | 9,5 | 36 | 42 | 6 | M5x16 | 20 | 283001A608L0 3D | 9351012 4260 |
| 1/2" | 12 | 80 | 18 | 15 | 87 | 54 | 33 | 65 | 400 | 1,65 | F.04 / F.05 | 65 | 10 | 30x6 | 11/14 | 10,5 | 42 | 50 | 6 | M5x16/M6x16 | 25 | 283001A614L0 3D | 9351012 4280 |
| 3/4" | 17 | 90 | 19 | 15 | 94 | 56,5 | 37,5 | 75 | 400 | 2,22 | F.04 / F.05 | 65 | 10 | 30x6 | 11/14 | 10,5 | 42 | 50 | 6 | M5x16/M6x16 | 35 | 283001A620L0 3D | 9351012 4280 |
| 1" | 22 | 100 | 20 | 16 | 100 | 59,5 | 40,5 | 85 | 400 | 2,90 | F.04 / F.05 | 65 | 10 | 30x6 | 11/14 | 10,5 | 42 | 50 | 6 | M5x16/M6x16 | 40 | 283001A626L0 | 9351012 4280 |
| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Manicotto | 2 | AISI 316L |
| 3 | Sfera | 1 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Tappo | 1 | AISI 316L |
| 6 | Guarnizioni perno | 1 | PTFE caricato VETRO |
| 7 | Guarnizioni perno | 1 | PTFE |
| 8 | Guarnizioni perno | 1 | PTFE |
| 9 | Guarnizione tappo | 1 | PTFE |
| 10 | Guarnizione manicotto | 2 | PTFE |
| 11 | Guarnizioni sfera | 2 | DEVLON |
| 12 | Guarnizioni perno | 1 | DEVLON |
| 13 | Guarnizioni perno | 1 | DEVLON |
| 14 | O-Ring perno | 2 | FKM |
| 15 | O-Ring manicotto | 2 | FKM |
| 16 | O-Ring tappo | 1 | FKM |
| 17 | Seeger | 1 | AISI 420 |
