513030 per tubo BS
Valvola a sfera a DUE vie Tre Pezzi
Organo di comando: Flangia per Attuatore ISO 5211 – DIN 3337
Attacco: CLAMP normativa DIN 32676 TAB.4 REIHE C
Per TUBO in accordo con normativa BS/OD (ASTM A270)
Passaggio: Totale e ridotto
Materiale: Aisi 316L (1.4404)
Misure: da 1/2″ a 4″
Guarnizioni di tenuta: P.T.F.E. Vergine
Temperatura di esercizio: -20°C+160°C
Finitura esterna: Lucida
A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

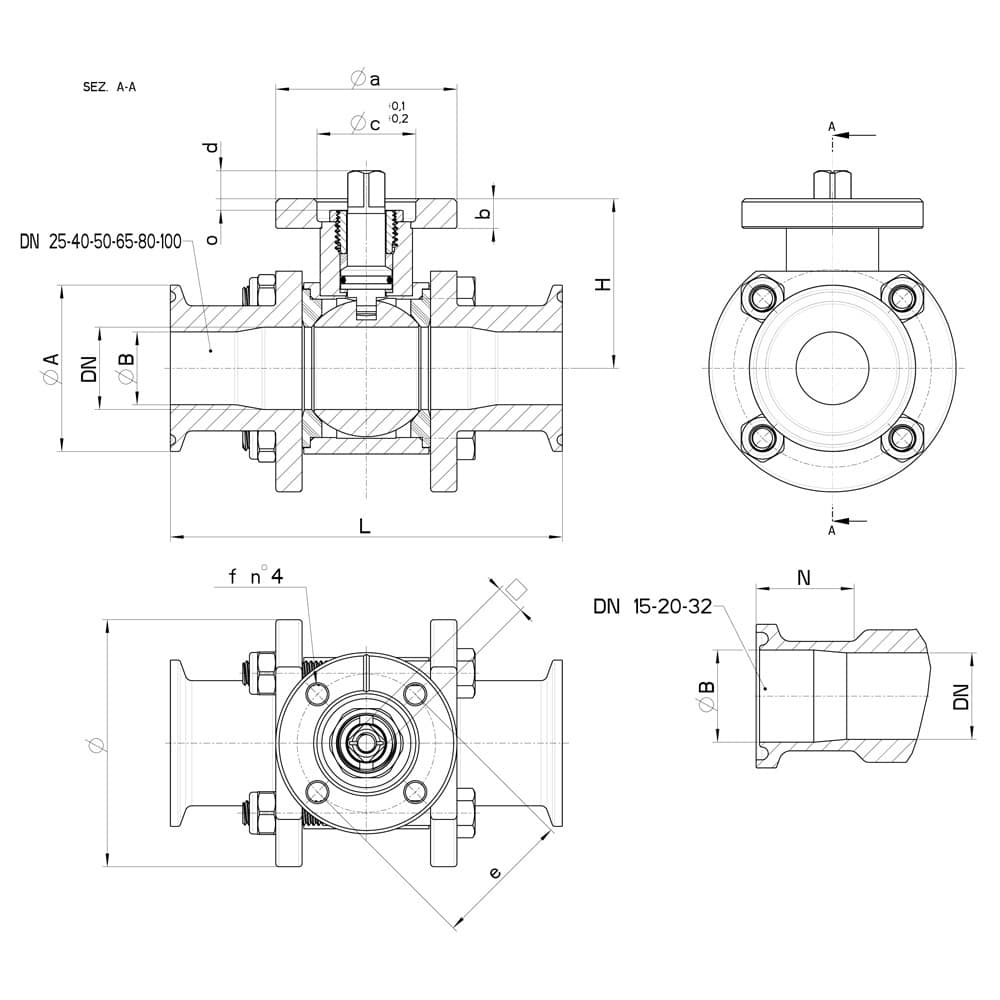

| CLAMP SERIE C DN/OD | DN | L | H | N | Ø | Ø A | Ø B | TIRANTI | SERRAGGIO TIRANTI (Nm) | PN | KG | ISO-DIN | Ø a | b | Ø c x o | □ | d | e | f | n°4 VITI | Nm | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 10 | 95 | 41.5 | 17 | 55 | 25 | 9,4 | 6 x 45 | 4 | 64 | 0,60 | F.03 | 45 | 7 | 25x3 | 9 | 8 | 36 | 6 | M5x14 | 7 | 513030 61210 3D |
| 1/2" | 10 | 95 | 41.5 | 17 | 55 | 25 | 9,4 | 6 x 45 | 4 | 64 | 0,64 | F.04 | 55 | 7 | 30x3 | 11 | 10 | 42 | 6 | M5x14 | 7 | 513030 6121F 3D |
| 3/4" | 15 | 95 | 41.5 | 17 | 55 | 25 | 15,75 | 6 x 45 | 4 | 64 | 0,51 | F.03 | 45 | 7 | 25x3 | 9 | 8 | 36 | 6 | M5x14 | 7 | 513030 61810 3D |
| 3/4" | 15 | 95 | 41.5 | 17 | 55 | 25 | 15,75 | 6 x 45 | 4 | 64 | 0,56 | F.04 | 55 | 7 | 30x3 | 11 | 10 | 42 | 6 | M5x14 | 7 | 513030 6181F 3D |
| 1" | 20 | 106 | 45 | 25 | 60 | 50,5 | 22,1 | 6 x 50 | 4 | 40 | 0,81 | F.03 | 45 | 7 | 25x3 | 9 | 8 | 36 | 6 | M5x14 | 10 | 513030 62410 3D |
| 1" | 20 | 106 | 45 | 25 | 60 | 50,5 | 22,1 | 6 x 50 | 4 | 40 | 0,85 | F.04 | 55 | 7 | 30x3 | 11 | 10 | 42 | 6 | M5x14 | 10 | 513030 6241F 3D |
| 1" | 25 | 118 | 51.5 | 22 | 75 | 50,5 | 22,1 | 6 x 65 | 8 | 40 | 1,56 | F.04 | 55 | 9 | 30x3 | 11 | 10 | 42 | 6 | M5x16 | 18 | 513030 62610 3D |
| 1" | 25 | 118 | 51.5 | 22 | 75 | 50,5 | 22,1 | 6 x 65 | 8 | 40 | 1,64 | F.05 | 65 | 9 | 35x3 | 14 | 13 | 50 | 7 | M6x16 | 18 | 513030 6261F 3D |
| 1"1/2 | 32 | 126 | 56.5 | 24 | 85 | 50,5 | 34,8 | 8 x 70 | 10 | 25 | 1,70 | F.04 | 55 | 9 | 30x3 | 11 | 10 | 42 | 6 | M5x16 | 20 | 513030 63210 3D |
| 1"1/2 | 32 | 126 | 56.5 | 24 | 85 | 50,5 | 34,8 | 8 x 70 | 10 | 25 | 1,77 | F.05 | 65 | 9 | 35x3 | 14 | 13 | 50 | 7 | M6x16 | 20 | 513030 6321F 3D |
| 1"1/2 | 40 | 145 | 76 | 19 | 100 | 50,5 | 34,8 | 10 x 90 | 12 | 25 | 3,18 | F.05 | 65 | 12 | 35x6 | 14 | 13 | 50 | 7 | M6x20 | 25 | 513030 63410 3D |
| 1"1/2 | 40 | 145 | 76 | 19 | 100 | 50,5 | 34,8 | 10 x 90 | 12 | 25 | 3,40 | F.07 | 90 | 12 | 55x6 | 17 | 14 | 70 | 9 | M8x22 | 25 | 513030 6341F 3D |
| 2" | 50 | 165 | 84 | 19 | 120 | 64 | 47,5 | 10 x 100 | 13 | 25 | 4,65 | F.05 | 65 | 12 | 35x6 | 14 | 13 | 50 | 7 | M6x20 | 35 | 513030 63810 3D |
| 2" | 50 | 165 | 84 | 19 | 120 | 64 | 47,5 | 10 x 100 | 13 | 25 | 4,87 | F.07 | 90 | 12 | 55x6 | 17 | 14 | 70 | 9 | M8x22 | 35 | 513030 6381F 3D |
| 2"1/2 | 65 | 191 | 94.5 | 19 | 140 | 77,5 | 60,2 | 10 x 120 | 20 | 25 | 7,54 | F.07 | 90 | 12 | 55x7 | 17 | 15 | 70 | 9 | M8x22 | 45 | 513030 64410 3D |
| 2"1/2 | 65 | 191 | 94.5 | 19 | 140 | 77,5 | 60,2 | 10 x 120 | 20 | 25 | 7,97 | F.10 | 120 | 12 | 70x7 | 22 | 19 | 102 | 11 | M10x25 | 45 | 513030 6441F 3D |
| 3" | 80 | 208 | 106 | 28 | 165 | 91 | 72,9 | 10 x 140 | 20 | 16 | 10,76 | F.07 | 90 | 12 | 55x7 | 17 | 15 | 70 | 9 | M8x22 | 60 | 513030 64810 3D |
| 3" | 80 | 208 | 106 | 28 | 165 | 91 | 72,9 | 10 x 140 | 20 | 16 | 11,19 | F.10 | 120 | 12 | 70x7 | 22 | 19 | 102 | 11 | M10x25 | 60 | 513030 6481F 3D |
| 4" | 100 | 230 | 120 | 23 | 200 | 119 | 97,38 | 12 x 170 | 22 | 16 | 18,60 | F.07 | 90 | 12 | 55x5 | 17 | 15 | 70 | 9 | M8x22 | 90 | 513030 65410 3D |
| 4" | 100 | 230 | 120 | 23 | 200 | 119 | 97,38 | 12 x 170 | 22 | 16 | 19,04 | F.10 | 120 | 12 | 70x5 | 22 | 18 | 102 | 11 | M10x25 | 90 | 513030 6541F 3D |

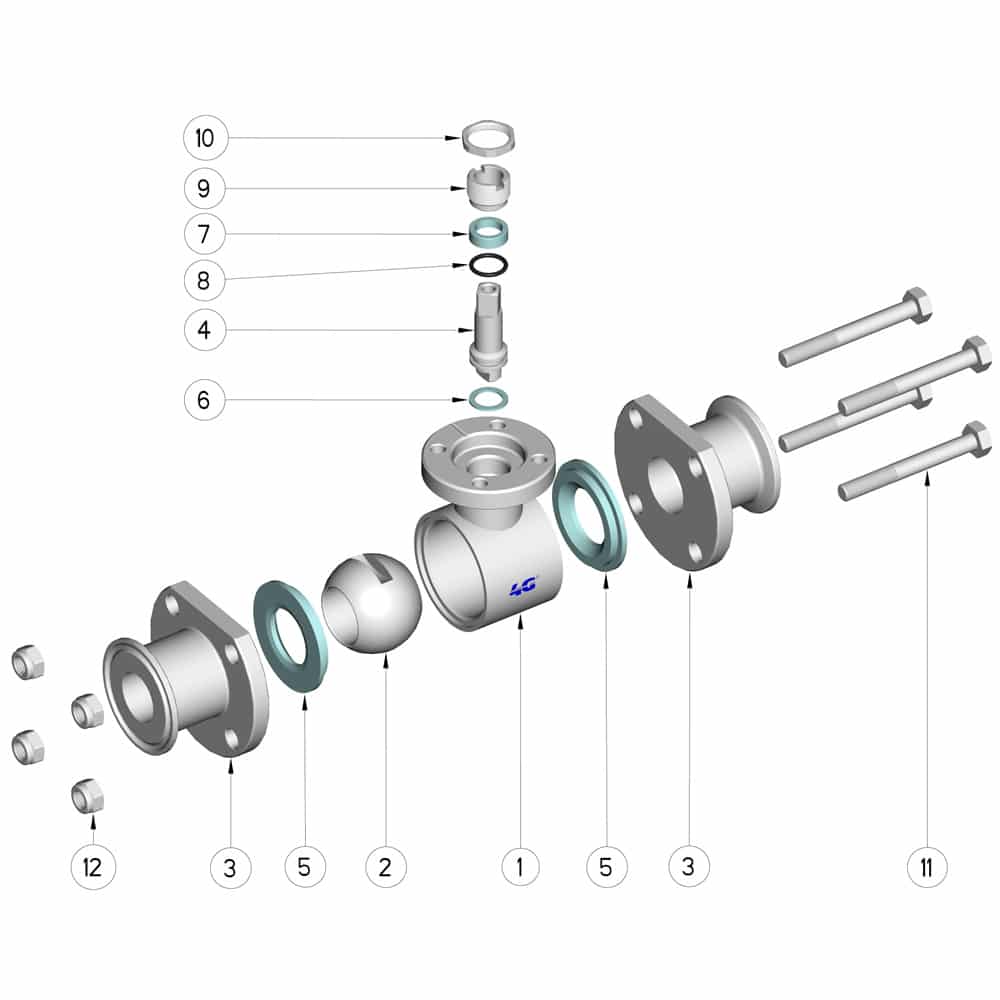

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizione perno | 1 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | OR di tenuta perno | 1 | FKM |
| 9 | Ghiera di registro | 1 | AISI 304L (303) |
| 10 | Controdado | 1 | AISI 303 |
| 11 | Tirante | 4 - 6 | AISI 303 |
| 12 | Dado autobloccante | 4 - 6 | AISI 303 |
