133050C Tenuta Integrale_Flange Filettate Girevoli UNI EN 1092-1 – CAMICIA DI RISCALDAMENTO
Valvola a sfera a DUE vie “Tenuta Avvolgente” con CAMICIA DI RISCALDAMENTO
Organo di comando: Flangia per Attuatore ISO 5211 – DIN 3337
Attacco: Flange filettate girevoli UNI EN 1092-1
Passaggio: Totale e ridotto
Materiale: Aisi 316L (1.4404)
Misure: da DN25 a DN125
Guarnizioni di tenuta: P.T.F.E. Vergine
Temperatura di esercizio: -20°C+160°C
Finitura esterna: Lucida
Incluse viti per montaggio attuatore
A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C

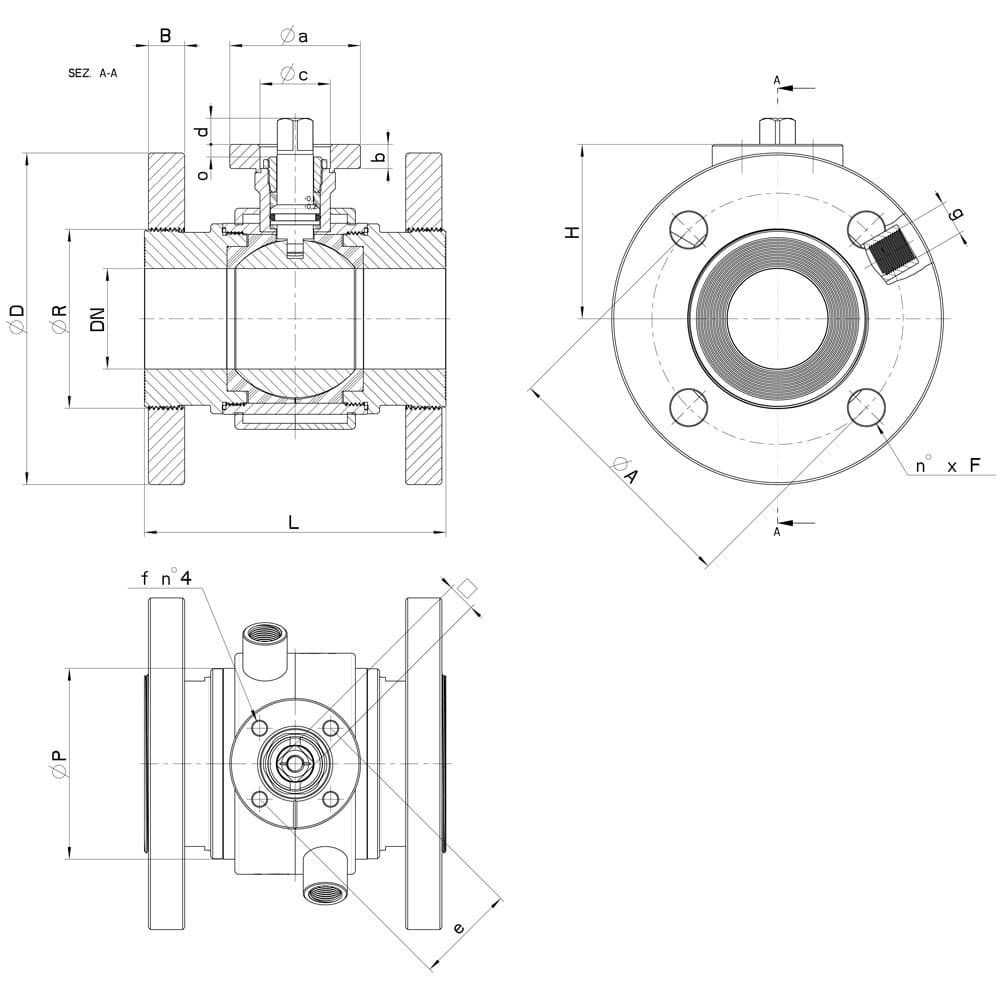

| DN | L | H | ØP | D | B | R | A | n° x F | g | PN | Kg | ISO-DIN | Ø a | b | c x o | □ | d | e | f | n°4 viti | Nm | CODICE AISI 316L |
| 25 * | 125 | 55 | 55 | 115 | 14 | 51 | 85 | 4 x 14 | 1/4" | 40 | - | F.04 | 54 | 9 | 30x3 | 11 | 10 | 42 | 6 | M5x16 | 22 |  133050C62610 |
| 25 * | 125 | 55 | 55 | 115 | 14 | 51 | 85 | 4 x 14 | 1/4" | 40 | - | F.05 | 65 | 9 | 35x3 | 14 | 13 | 50 | 7 | M6x16 | 22 | 133050C6261F |
| 32 * | 130 | 59,5 | 65 | 140 | 16 | 63 | 100 | 4 x 18 | 1/4" | 40 | - | F.04 | 54 | 9 | 30x3 | 11 | 10 | 42 | 6 | M5x16 | 25 | 133050C63010 |
| 32 * | 130 | 59,5 | 65 | 140 | 16 | 63 | 100 | 4 x 18 | 1/4" | 40 | - | F.05 | 65 | 9 | 35x3 | 14 | 13 | 50 | 7 | M6x16 | 25 | 133050C6301F |
| 40 | 140 | 79,5 | 80 | 150 | 16 | 75 | 110 | 4 x 18 | 3/8" | 40 | - | F.05 | 65 | 12 | 35x4 | 14 | 13 | 50 | 7 | M6x20 | 32 | 133050C63410 |
| 40 | 140 | 79,5 | 80 | 150 | 16 | 75 | 110 | 4 x 18 | 3/8" | 40 | - | F.07 | 90 | 12 | 55x4 | 17 | 15 | 70 | 9 | M8x20 | 32 | 133050C6341F |
| 50 | 150 | 87 | 95 | 165 | 18 | 89 | 125 | 4 x 18 | 3/8" | 40 | - | F.05 | 65 | 12 | 35X4 | 14 | 13 | 50 | 7 | M6x20 | 37 | 133050C63810 |
| 50 | 150 | 87 | 95 | 165 | 18 | 89 | 125 | 4 x 18 | 3/8" | 40 | - | F.07 | 90 | 12 | 55x4 | 17 | 15 | 70 | 9 | M8x20 | 37 | 133050C6381F |
| 65 | 170 | 94,5 | 113 | 185 | 18 | 110 | 145 | 4 x 18 | 1/2" | 16 | - | F.07 | 90 | 12 | 55x4 | 17 | 15 | 70 | 9 | M8x20 | 60 | 133050C64410 |
| 65 | 170 | 94,5 | 113 | 185 | 18 | 110 | 145 | 4 x 18 | 1/2" | 16 | - | F.10 | 125 | 12 | 70x4 | 22 | 18 | 102 | 11 | M10x25 | 60 | 133050C6441F |
| 65 | 170 | 94,5 | 113 | 185 | 20 | 110 | 145 | 8 x 18 | 1/2" | 40 | - | F.07 | 90 | 12 | 55x4 | 17 | 15 | 70 | 9 | M8x20 | 60 | 133052C64410 |
| 65 | 170 | 94,5 | 113 | 185 | 20 | 110 | 145 | 8 x 18 | 1/2" | 40 | - | F.10 | 125 | 12 | 70x4 | 22 | 18 | 102 | 11 | M10x25 | 60 | 133052C6441F |
| 80 | 180 | 106 | 140 | 200 | 18 | 120 | 160 | 8 x 18 | 1/2" | 16 | - | F.07 | 90 | 12 | 55x4 | 17 | 15 | 70 | 9 | M8x20 | 75 | 133050C64810 |
| 80 | 180 | 106 | 140 | 200 | 18 | 120 | 160 | 8 x 18 | 1/2" | 16 | - | F.10 | 125 | 12 | 70x4 | 22 | 18 | 102 | 11 | M10x25 | 75 | 133050C6481F |
| 80 | 180 | 106 | 140 | 200 | 24 | 120 | 160 | 8 x 18 | 1/2" | 40 | - | F.07 | 90 | 12 | 55x4 | 17 | 15 | 70 | 9 | M8x20 | 75 | 133052C64810 |
| 80 | 180 | 106 | 140 | 200 | 24 | 120 | 160 | 8 x 18 | 1/2" | 40 | - | F.10 | 125 | 12 | 70x4 | 22 | 18 | 102 | 11 | M10x25 | 75 | 133052C6481F |
| 100 | 190 | 120 | 167 | 220 | 20 | 140 | 180 | 8 x 18 | 1/2" | 16 | - | F.07 | 90 | 12 | 55x4 | 17 | 15 | 70 | 9 | M8x20 | 85 | 133050C65410 |
| 100 | 190 | 120 | 167 | 220 | 20 | 140 | 180 | 8 x 18 | 1/2" | 16 | - | F.10 | 125 | 12 | 70x4 | 22 | 18 | 102 | 11 | M10x25 | 85 | 133050C6541F |
| 100 | 190 | 120 | 167 | 235 | 24 | 140 | 190 | 8 x 22 | 1/2" | 25 | - | F.07 | 90 | 12 | 55x4 | 17 | 15 | 70 | 9 | M8x20 | 85 | 133052C65410 |
| 100 | 190 | 120 | 167 | 235 | 24 | 140 | 190 | 8 x 22 | 1/2" | 25 | - | F.10 | 125 | 12 | 70x4 | 22 | 18 | 102 | 11 | M10x25 | 85 | 133052C6541F |
| 125 Reduced 100 | 200 | 120 | 167 | 250 | 22 | 153 | 210 | 8 x 18 | 1/2" | 16 | - | F.07 | 90 | 12 | 55x4 | 17 | 15 | 70 | 9 | M8x20 | 85 | 133050C65510 |
| 125 Reduced 100 | 200 | 120 | 167 | 250 | 22 | 153 | 210 | 8 x 18 | 1/2" | 16 | - | F.10 | 125 | 12 | 70x4 | 22 | 18 | 102 | 11 | M10x25 | 85 | 133050C6551F |
*Dal DN10 al DN32 compreso abbinare KIT di montaggio 747500

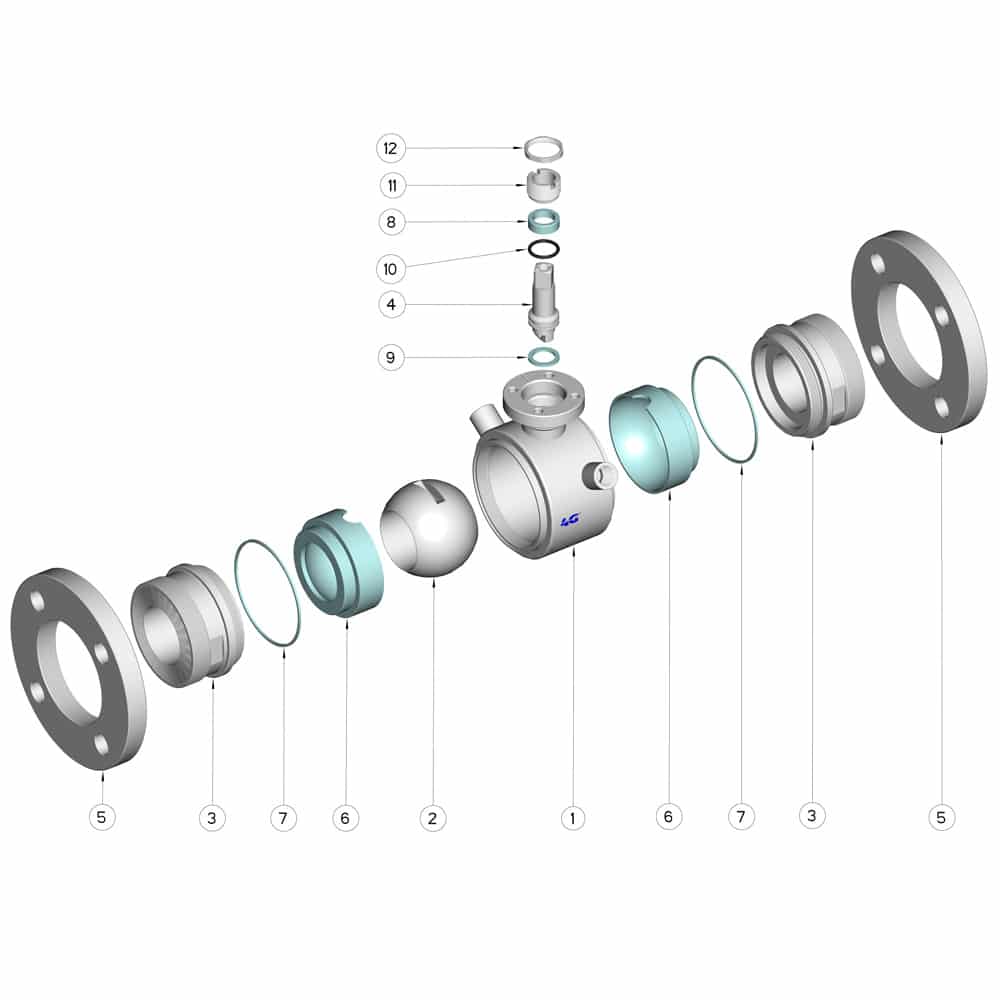

| Pos. | Denominazione | P.zi | Mat. |
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Flange | 2 | AISI 316L |
| 6 | Guarnizioni sfera | 2 | PTFE |
| 7 | Guarnizioni manicotti | 2 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | Guarnizione perno | 1 | PTFE |
| 10 | OR di tenuta perno | 1 | FKM |
| 11 | Ghiera di registro | 1 | AISI 304L (303) |
| 12 | Controdado | 1 | AISI 303 |
