133026C Tenuta Integrale – F/M DIN 11851 – CAMICIA DI RISCALDAMENTO

133026C Tenuta Integrale – F/M DIN 11851 – CAMICIA DI RISCALDAMENTO

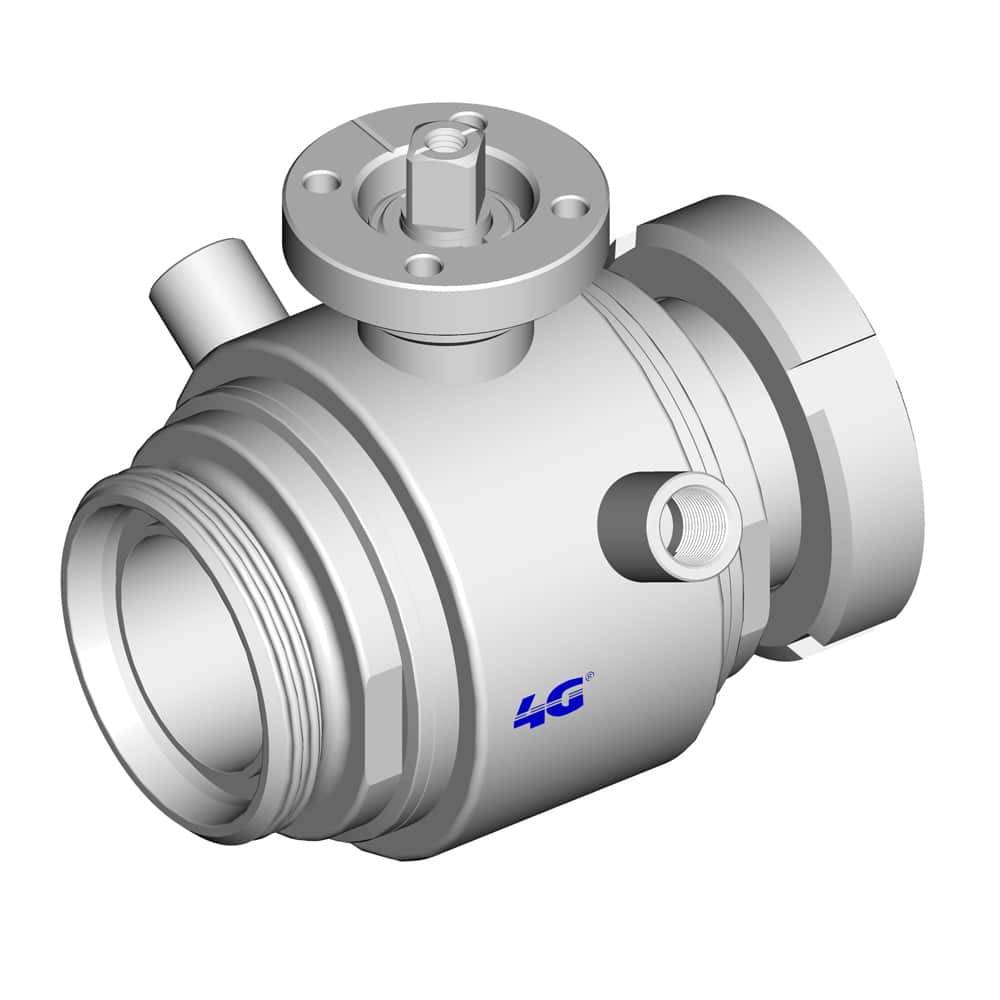

Valvola a sfera a DUE vie “Tenuta Avvolgente” con CAMICIA DI RISCALDAMENTO
Organo di comando: Flangia per Attuatore ISO 5211 – DIN 3337
Attacco: DIN 11851 femmina/maschio
Passaggio: Totale
Materiale: Aisi 316L (1.4404)
Misure: da DN25 a DN100
Guarnizioni di tenuta: P.T.F.E. Vergine
Temperatura di esercizio: -20°C+160°C
Finitura esterna: Lucida
Incluse viti per montaggio attuatore

A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C

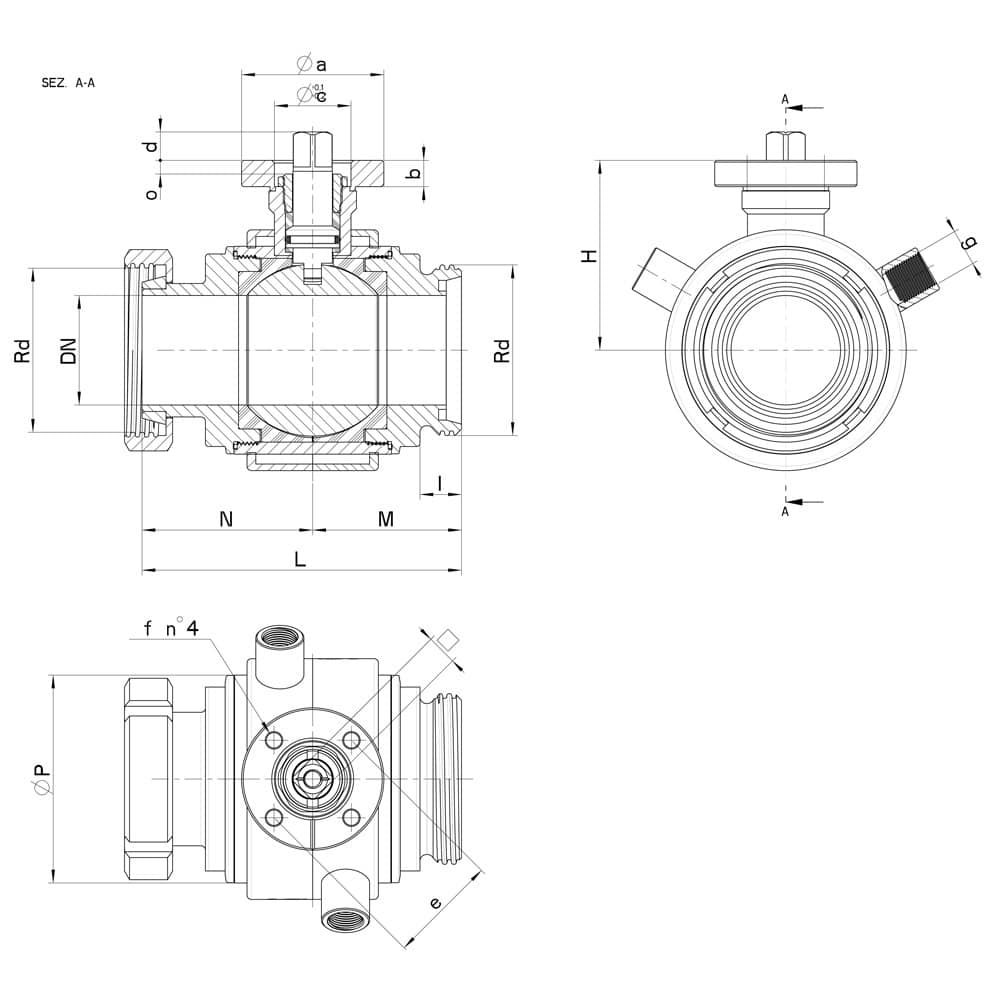

DNRdLMNIHØPgPNKgISO-DINØ abØ c x odefn4 vitiNmCODICE AISI 316L
2552 x 1/6"11553621455551/4"64-F.0454930x31110426M5x1622133026C62610
2552 x 1/6"11553621455551/4"64-F.0565935x31413507M6x1622133026C6261F
3258 x 1/6"12156651459,5651/4"64-F.0454930x31110426M5x1625133026C63010
3258 x 1/6"12156651459,5651/4"64-F.0565935x31413507M6x1625133026C6301F
4065 x 1/6"13563721479,5803/8"64-F.05651235X41413507M6X2032133026C63410
4065 x 1/6"13563721479,5803/8"64-F.07901255x41715709M8x2032133026C6341F
5078 x 1/6"14668781487953/8"40-F.05651235X41413507M6x2037133026C63810
5078 x 1/6"14668781487953/8"40-F.07901255x41715709M8x2037133026C6381F
6595 x 1/6"16377861694,51131/2"40-F.07901255x41715709M8x2060133026C64410
6595 x 1/6"16377861694,51131/2"40-F.101251270x4221810211M10x2560133026C6441F
80110 x 1/4"1899297201061401/2"40-F.07901255x41715709M8x2075133026C64810
80110 x 1/4"1899297201061401/2"40-F.101251270x4221810211M10x2575133026C6481F
100130 x 1/4"19895103201201671/2"25-F.07901255x41715709M8x2085133026C65410
100130 x 1/4"19895103201201671/2"25-F.101251270x4221810211M10x2585133026C6541F

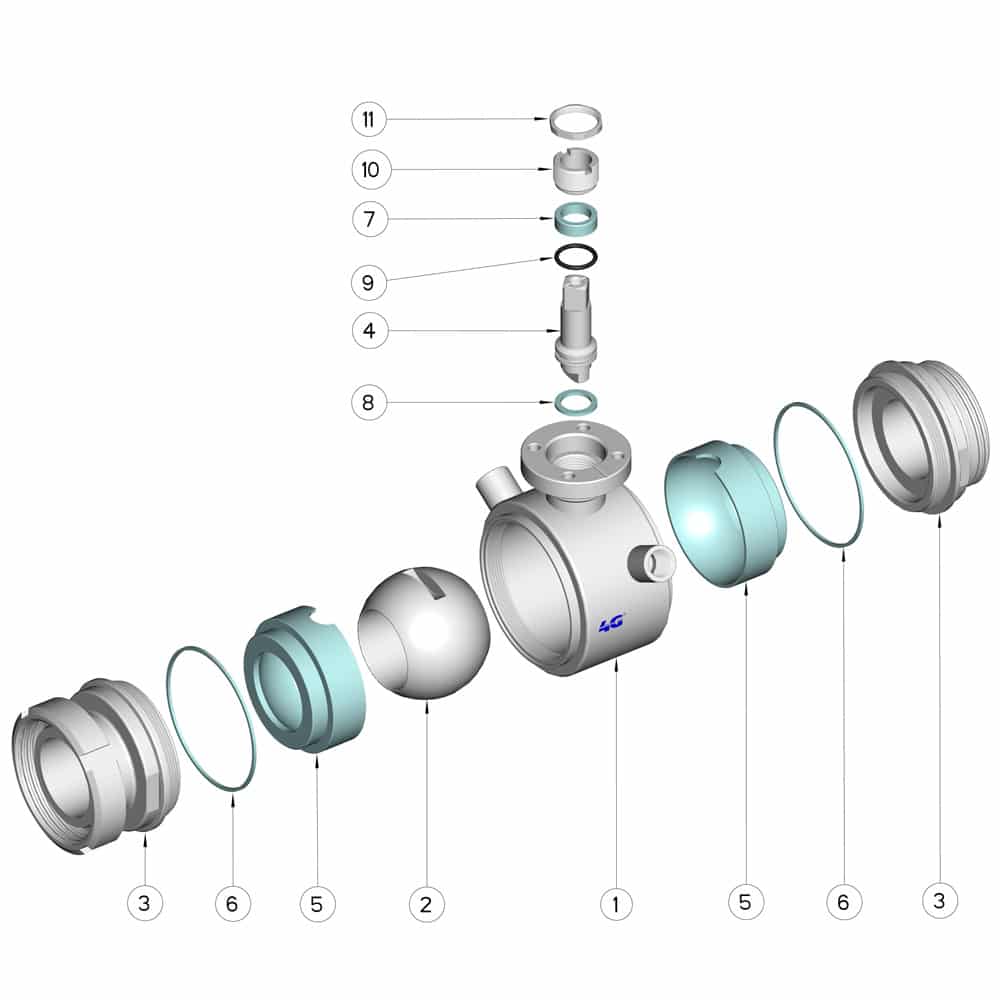

Pos.DenominazioneP.ziMat.
1Corpo1AISI 316L
2Sfera1AISI 316L
3Manicotti2AISI 316L
4Perno1AISI 316L
5Guarnizioni sfera2PTFE
6Guarnizioni manicotti2PTFE
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Ghiera di registro1AISI 304L (303)
11Controdado1AISI 303
12Girella1AISI 304L
