130155C Tenuta Integrale_Flange Filettate Girevoli EN 1759-1 CLASS 150 – CAMICIA DI RISCALDAMENTO
Valvola a sfera a DUE vie “Tenuta Avvolgente” con camicia di riscaldamento
Organo di comando: Leva inox
Attacco: Flange filettate girevoli EN 1759-1 CLASS 150 (exANSI 150)
Passaggio: Totale
Materiale: Aisi 316L (1.4404)
Misure: da 1″ a 4″
Guarnizioni di tenuta: P.T.F.E. Vergine
Temperatura di esercizio: -20°C+160°C
Finitura esterna: Lucida
A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C

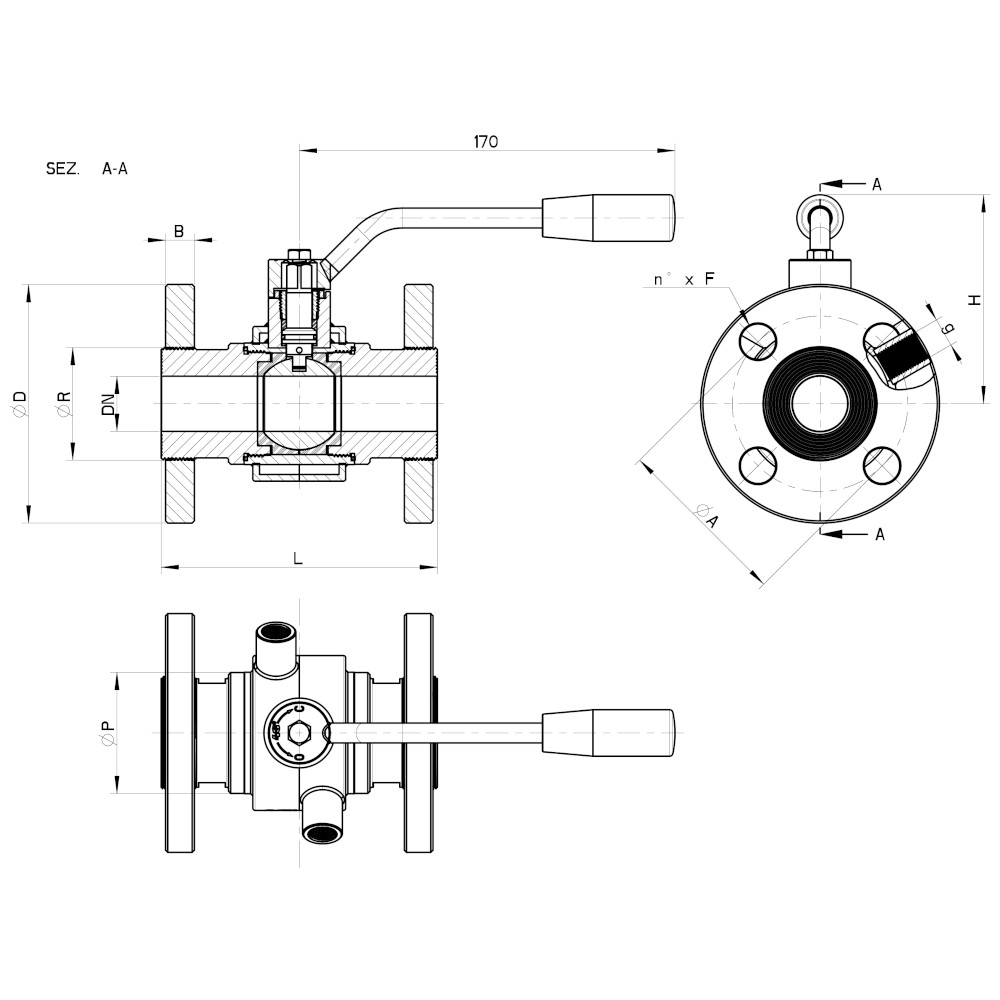

| CLASS 150 | DN | L | C | H | Ø P | Ø D | B | Ø R | A | n° x F | g | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1" | 25 | 125 | 170 | 95 | 55 | 108 | 13 | 51 | 79,4 | 4x16 | 1/4" | 3,30 | 130155C62610 3D |
| 1" 1/4 | 32 | 130 | 170 | 100 | 65 | 117,5 | 14.5 | 63 | 88,9 | 4x16 | 1/4" | 4,32 | 130155C63010 3D |
| 1" 1/2 | 40 | 140 | 245 | 131 | 80 | 127 | 16 | 75 | 98,4 | 4x16 | 3/8" | 6,45 | 130155C63410 3D |
| 2" | 50 | 150 | 245 | 138 | 95 | 152,4 | 17,5 | 89 | 120,6 | 4x19 | 3/8" | 9,03 | 130155C63810 3D |
| 2" 1/2 | 65 | 170 | 270 | 159 | 113 | 177,8 | 21 | 110 | 139,7 | 4x19 | 1/2" | 14,30 | 130155C64410 3D |
| 3" | 80 | 180 | 300 | 170 | 140 | 190,5 | 22,2 | 120 | 152,4 | 4x19 | 1/2" | 19,18 | 130155C64810 3D |
| 4" | 100 | 190 | 330 | 190 | 167 | 228,6 | 22,2 | 140 | 190,5 | 8x19 | 1/2" | 26,86 | 130155C65410 3D |

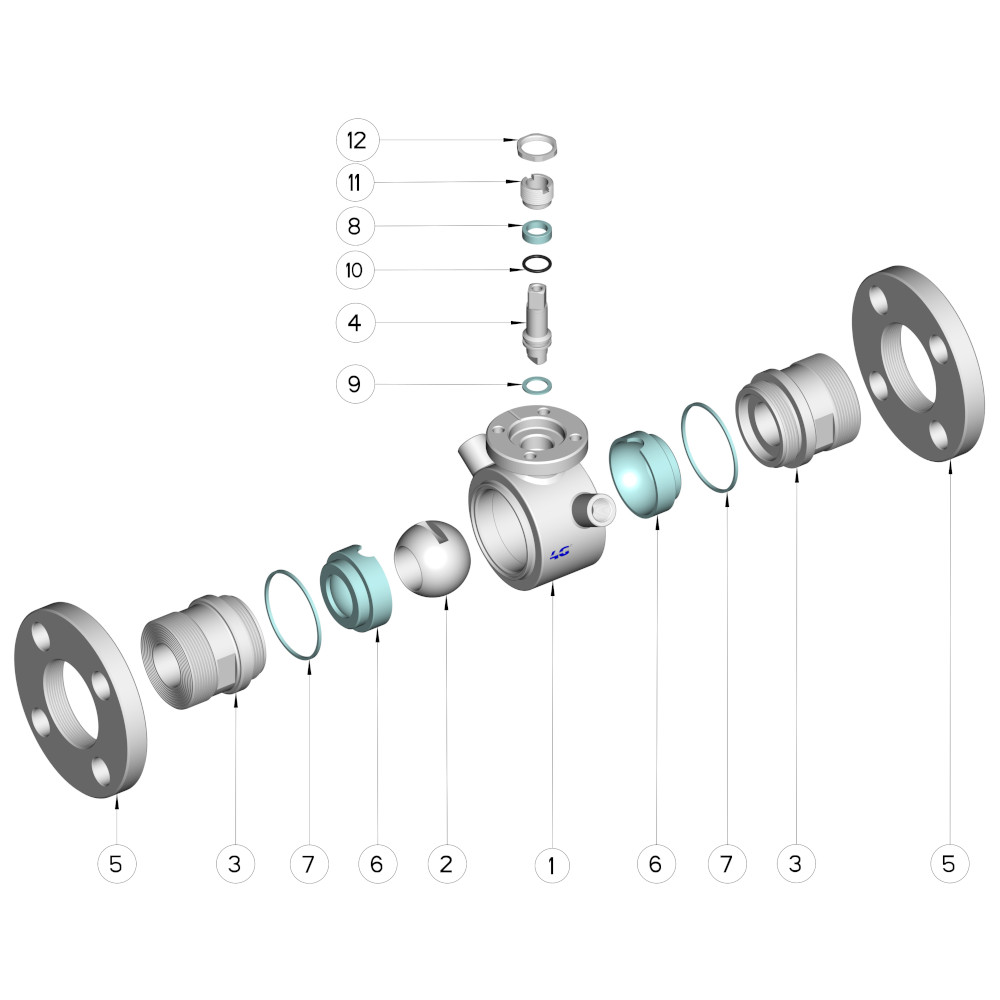

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Flange | 2 | AISI 316L |
| 6 | Guarnizioni sfera | 2 | PTFE |
| 7 | Guarnizioni manicotti | 2 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | Guarnizione perno | 1 | PTFE |
| 10 | OR di tenuta perno | 1 | FKM |
| 11 | Ghiera di registro | 1 | AISI 304L (303) |
| 12 | Dado | 1 | AISI 304L |
| 13 | Rondella | 1 | AISI 304L |
| 14 | Leva | 1 | AISI 304L |
| 15 | Impugnatura | 1 | DUROPLAST (PF) |
