130126C Tenuta Integrale – F/M DIN 11851 – CAMICIA DI RISCALDAMENTO

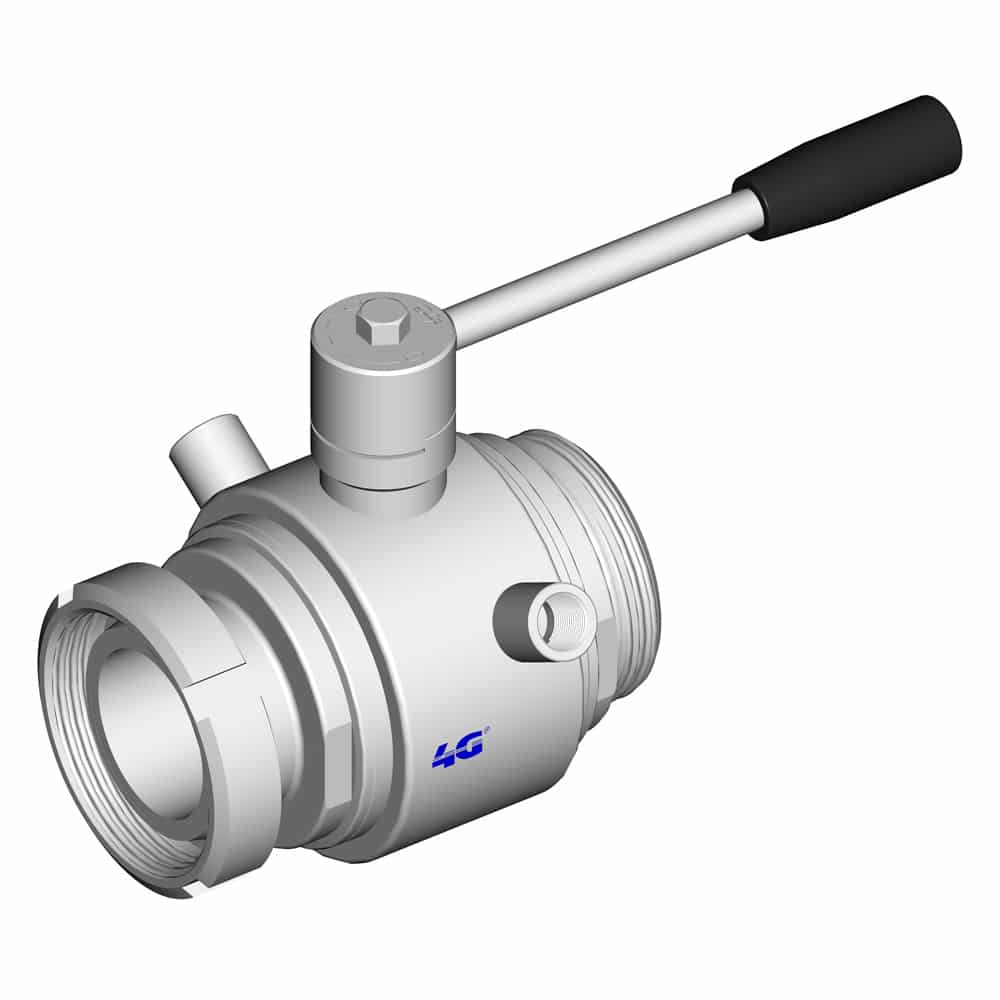

Valvola a sfera a DUE vie “Tenuta Avvolgente” con CAMICIA DI RISCALDAMENTO
Organo di comando: Leva inox
Attacco: DIN 11851 femmina/maschio
Passaggio: Totale
Materiale: Aisi 316L (1.4404)
Misure: da DN25 a DN100
Guarnizioni di tenuta: P.T.F.E. Vergine
Temperatura di esercizio: -20°C+160°C
Finitura esterna: Lucida
A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C

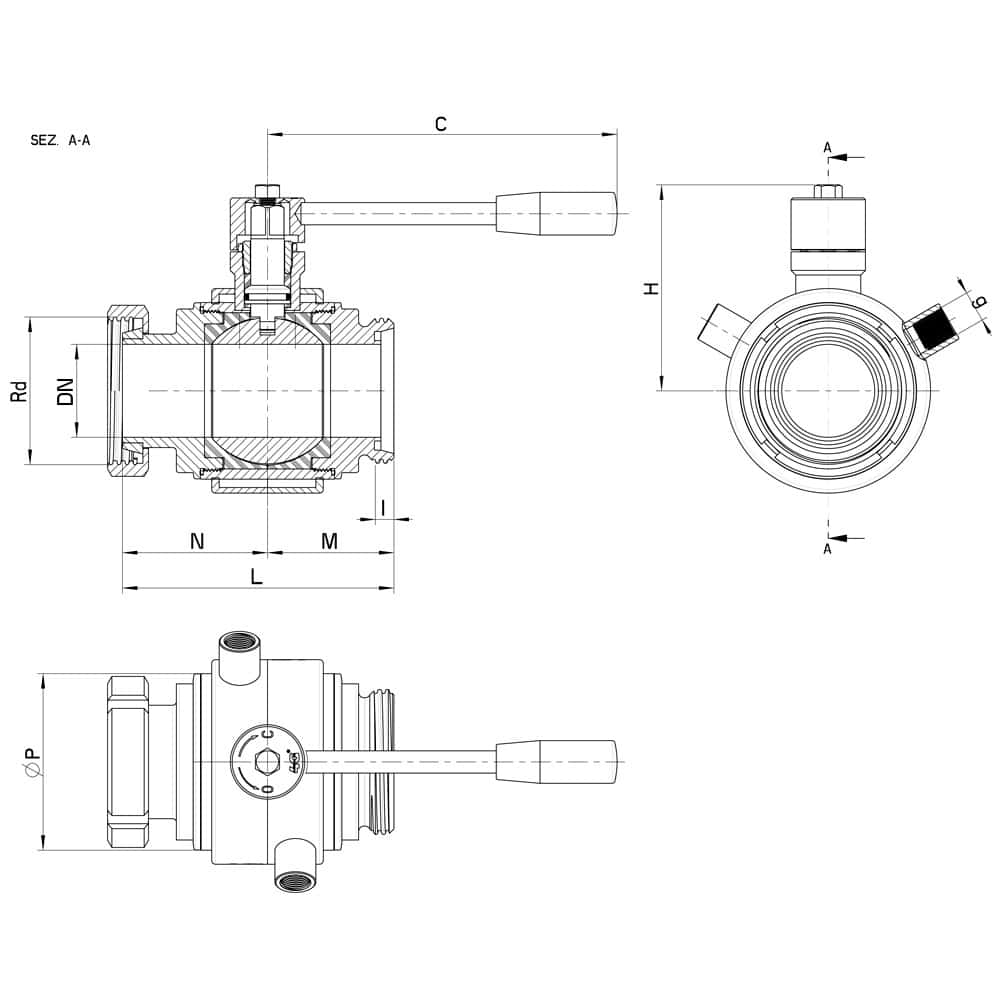

| DN | Rd | L | M | N | I | C | H | ØP | g | PN | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 52 x 1/6" | 115 | 53 | 62 | 14 | 160 | 70 | 55 | 1/4" | 64 | - | 130126C62610 |
| 32 | 58 x 1/6" | 121 | 56 | 65 | 14 | 160 | 75 | 65 | 1/4" | 64 | - | 130126C63010 |
| 40 | 65 x 1/6" | 135 | 63 | 72 | 14 | 190 | 85 | 80 | 3/8" | 64 | - | 130126C63410 |
| 50 | 78 x 1/6" | 146 | 68 | 78 | 14 | 190 | 95 | 95 | 3/8" | 40 | - | 130126C63810 |
| 65 | 95 x 1/6" | 163 | 77 | 86 | 16 | 220 | 115 | 113 | 1/2" | 40 | - | 130126C64410 |
| 80 | 110 x 1/4" | 189 | 92 | 97 | 20 | 285 | 135 | 140 | 1/2" | 40 | - | 130126C64810 |
| 100 | 130 x 1/4" | 198 | 95 | 103 | 20 | 310 | 150 | 167 | 1/2" | 25 | - | 130126C65410 |

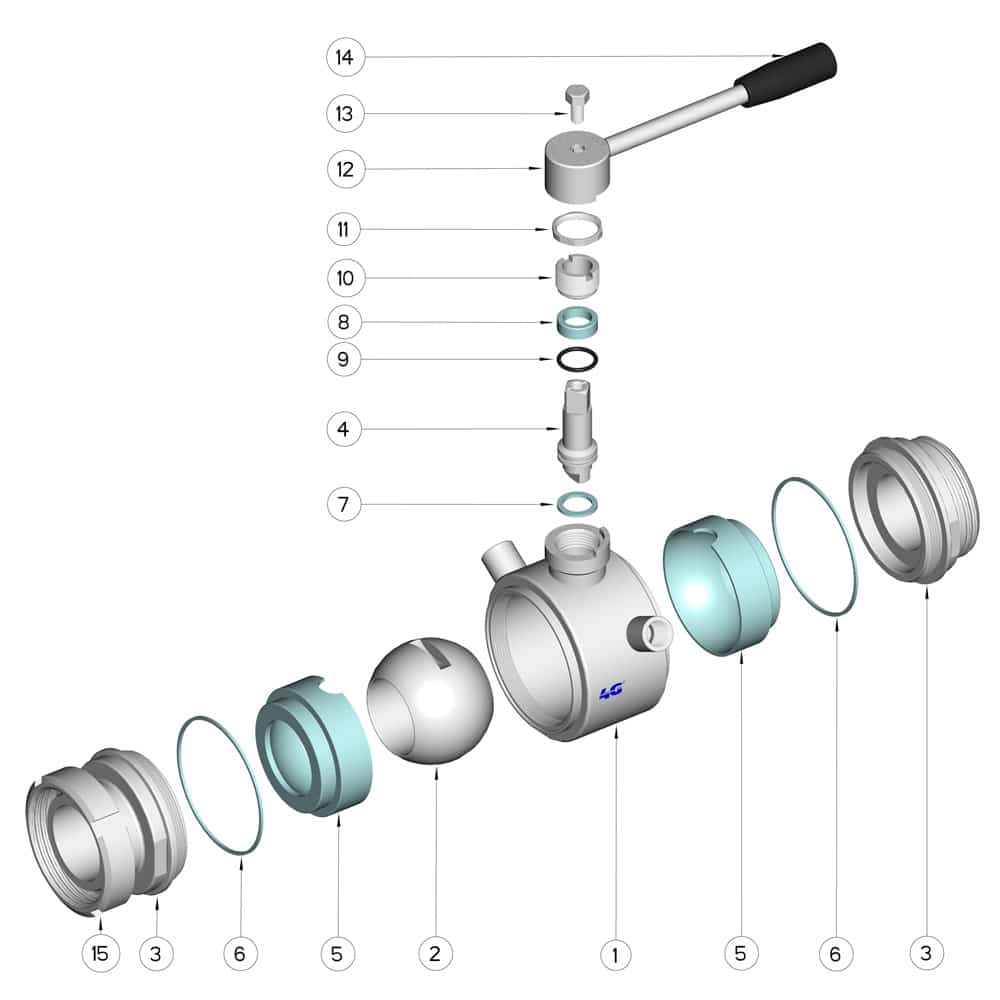

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Dado | 1 | AISI 304L |
| 12 | Rondella | 1 | AISI 304L |
| 13 | Leva | 1 | AISI 304L |
| 14 | Impugnatura | 1 | Resina |
| 15 | Girella | 1 | AISI 304L |
