123030 Per Tubo BS

123030 Per Tubo BS

Valvola a sfera a DUE vie
Organo di comando: Flangia per Attuatore ISO 5211 – DIN 3337
Attacco: CLAMP normativa DIN 32676 TAB.4 REIHE C
Per TUBO in accordo con normativa BS/OD (ASTM A270)
Passaggio: Totale
Materiale: Aisi 316L (1.4404)
Misure: da 1” a 2”1/2
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida
Incluse viti per montaggio attuatore

A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

CLAMP SERIE C DN/ODDNØ BLMNØ AØ CHPNKgISO-DINØ aØ bØ c x odefvitinmCODICE AISI 316L
1"2522,2106584450,5605540-F.0454930x31110426M5x1622123030 62610
1"2522,2102584450,5605540-F.0565935x31413507M6x1622123030 6261F
1"1/24034,8126705650,58079,5253,32F.05651235x41413507M6x2032123030 63410
2"5047,4136775964958725-F.05651235x41413507M6x2037123030 63810
2"1/26525F.0717123030 644810

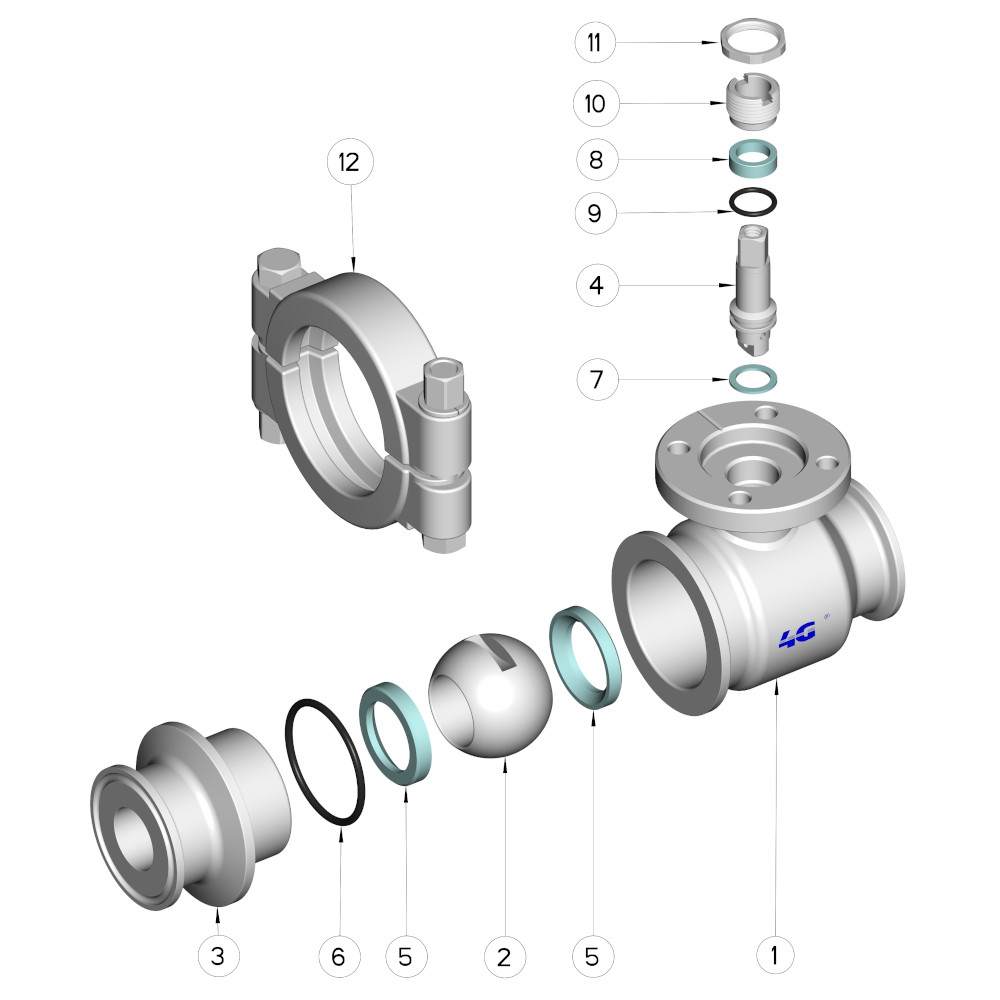

Pos.DenominazioneP.ziMat.
1Corpo1AISI 316L
2Sfera1AISI 316L
3Manicotto1AISI 316L
4Perno1AISI 316L
5Guarnizioni sfera2PTFE
6OR manicotto1Silicone
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Ghiera di registro1AISI 304L (303)
11Dado ghiera1AISI 303
12Morsetto clamp1AISI 304L
