120230 Per Tubo BS

Valvola a sfera 2 vie 120230 per tubo BS

120230 Per Tubo BS

Valvola a sfera a DUE vie
Organo di comando: Leva inox
Attacco: CLAMP normativa DIN 32676 TAB.4 REIHE C
Per TUBO in accordo con normativa BS/OD (ASTM A270)
Passaggio: Totale
Materiale: Aisi 316L (1.4404)
Misure: da 1” a 2”1/2
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida

A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

CLAMP SERIE C DN/ODDNØ BLMNØ AØ CCHPNKgCODICE AISI 316L
1"2522,5106584450,56016080402,40120230 62610
1"1/24034,8126705650,58018092253,48120230 63410
2"5047,413677596495180100254,72120230 63810
2"1/26500000000250120230 64410

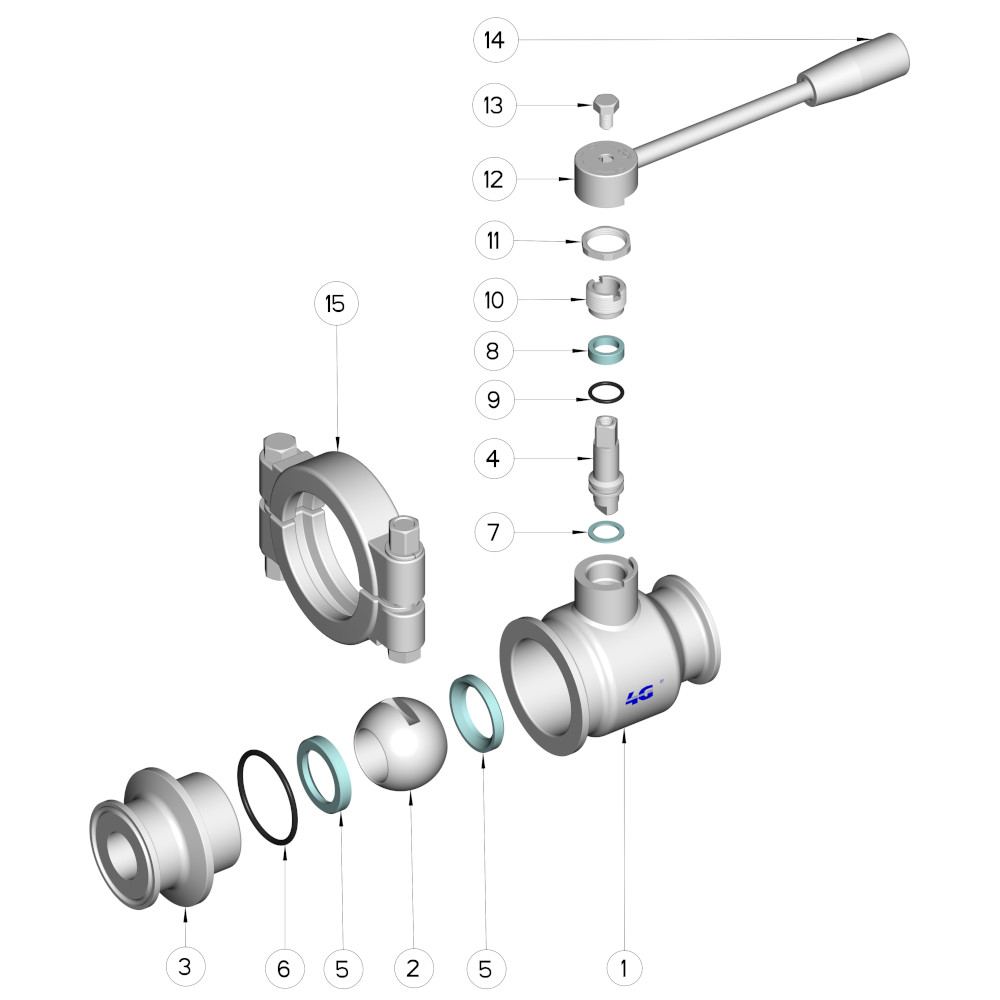

Pos.DenominazioneP.ziMat.
1Corpo1AISI 316L
2Sfera1AISI 316L
3Manicotto1AISI 316L
4Perno1AISI 316L
5Guarnizioni sfera2PTFE
6OR manicotto1Silicone
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Ghiera di registro1AISI 304L (303)
11Controdado1AISI 304L
12Leva1AISI 304L
13Vite1AISI 304L
14Morsetto clamp1AISI 304L
