110130B PER TUBO BS
Valvola a sfera a DUE vie
Organo di comando: Leva Inox
Attacco: CLAMP normativa DIN 32676 TAB.4 REIHE C
Per TUBO in accordo con normativa BS/OD (ASTM A270)
Passaggio: Totale e ridotto
Materiale: Aisi 316L (1.4404)
Misura: da 1/2″ a 4”
Guarnizioni di tenuta: P.T.F.E. Vergine
Temperatura di esercizio: -20°C+160°C
Finitura esterna: Lucida
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
A richiesta:
M.O.C.A. CE 1935/2004
Impugnatura in PTFE o INOX

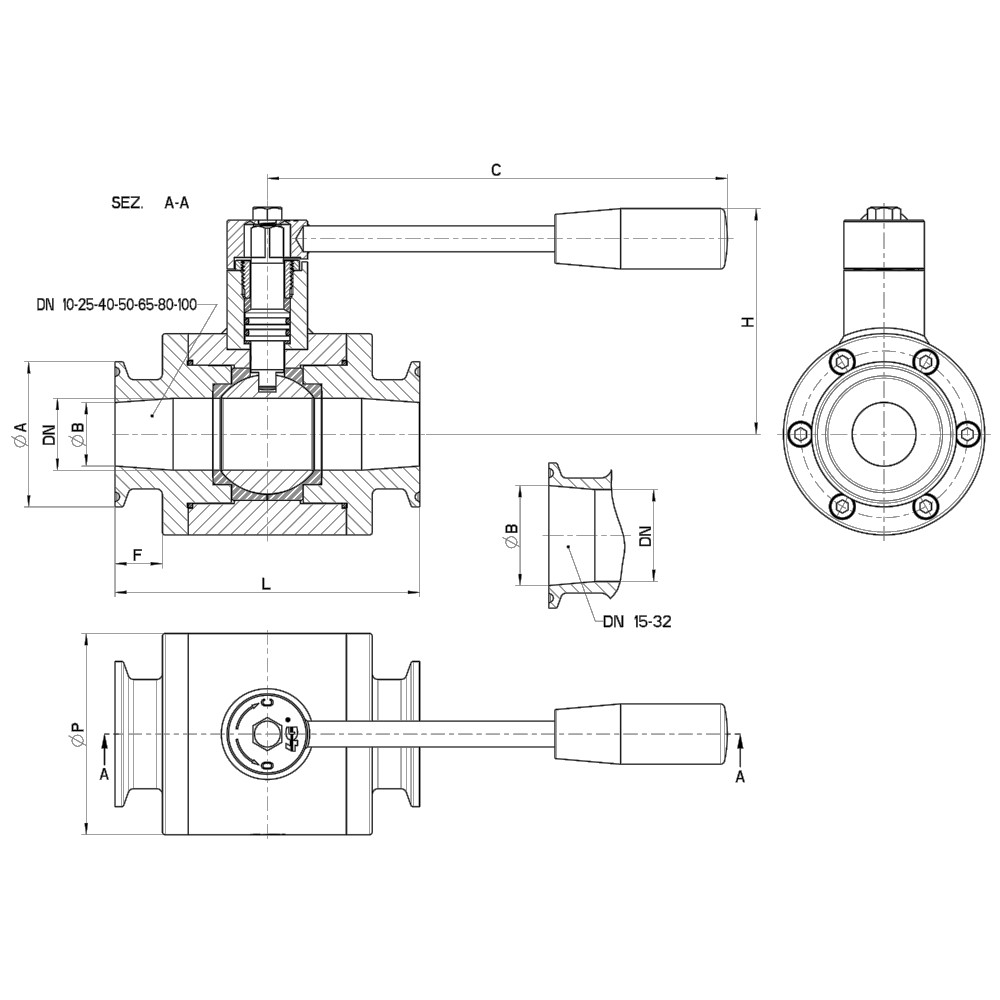

| CLAMP REIHE C | DN | L | Ø A | Ø B | F | H | C | Ø P | PN | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 10 | 88 | 25 | 9.4 | 16 | 62 | 110 | 48 | 100 | 0,91 | 110130B61210 3D |
| 3/4" | 15 | 92 | 25 | 15.75 | 16.5 | 65 | 110 | 52 | 100 | 1,02 | 110130B61810 3D |
| 1" | 25 | 106 | 50.5 | 22.1 | 16.5 | 79 | 160 | 70 | 64 | 2,27 | 110130B62610 3D |
| 1"1/2 | 32 | 112 | 50.5 | 34.8 | 22 | 111 | 190 | 85 | 64 | 3,19 | 110130B63210 3D |
| 1"1/2 | 40 | 126 | 50.5 | 34.8 | 22 | 115 | 190 | 100 | 64 | 4,75 | 110130B63410 3D |
| 2" | 50 | 134 | 64 | 47.5 | 22 | 123 | 190 | 115 | 40 | 6,22 | 110130B63810 3D |
| 2"1/2 | 65 | 162 | 77.5 | 60.2 | 25 | 140 | 225 | 140 | 40 | 11,05 | 110130B64410 3D |
| 3" | 80 | 182 | 91 | 72.9 | 30 | 152 | 225 | 155 | 40 | 13,50 | 110130B64810 3D |
| 4" | 100 | 194 | 119 | 97.38 | 33 | 166 | 325 | 185 | 25 | 19,88 | 110130B65410 3D |

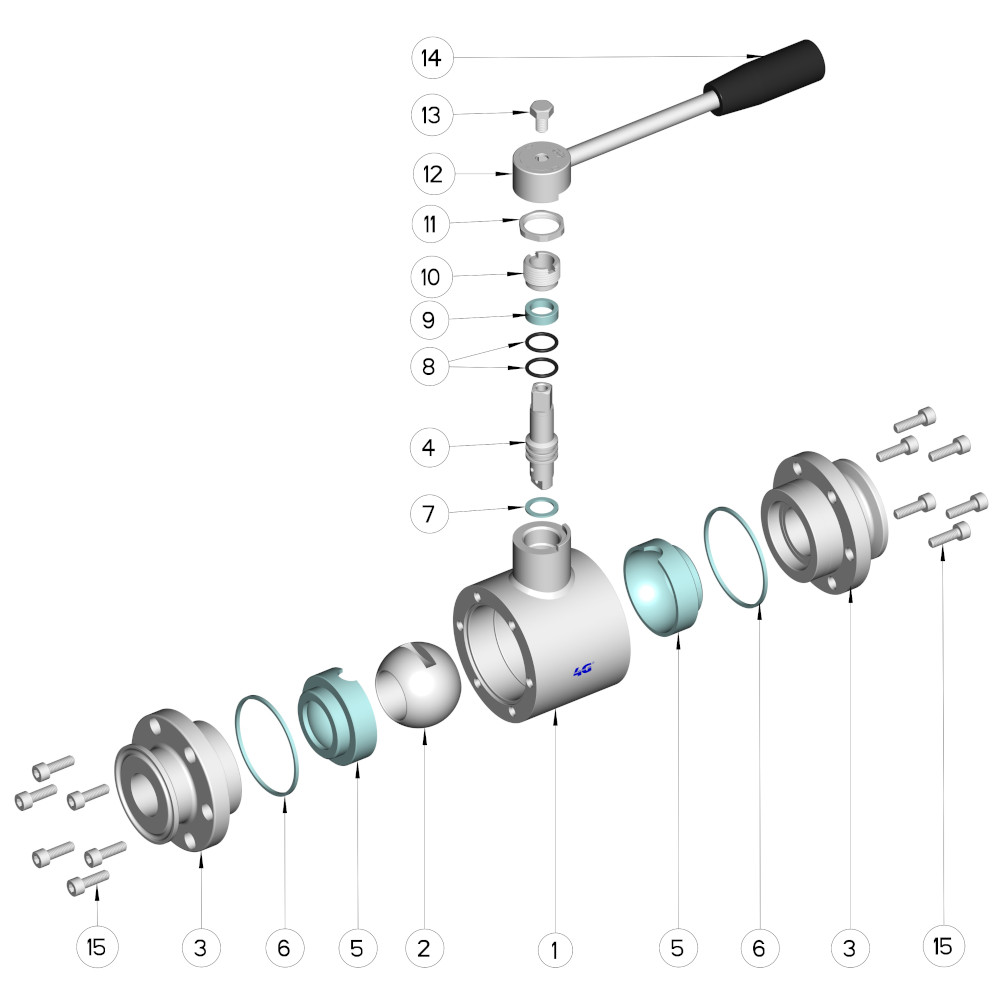

| POSIZIONE | DENOMINAZIONE | PEZZI | MATERIALE |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | OR di tenuta perno | 2 | FKM |
| 9 | Guarnizione perno | 1 | PTFE |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Controdado | 1 | AISI 304L |
| 12 | Leva | 1 | AISI 304L |
| 13 | Vite | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLASTO (PF) |
| 15 | Vite manicotto | da 12 a 16 | AISI 304L |
