100133_KF Tenuta Standard

Valvola a sfera 2 vie 100133 KF tenuta standard

100133_KF Tenuta Standard

Valvola a sfera a DUE vie
Organo di comando: Leva inox
Attacco: KF
Passaggio: Totale
Materiale: Aisi 316L (1.4404)
Misure: da DN10 a DN50
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato con OR Reggispinta
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida

A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

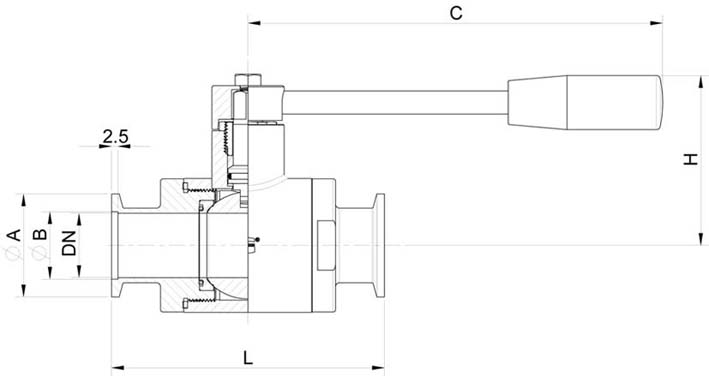

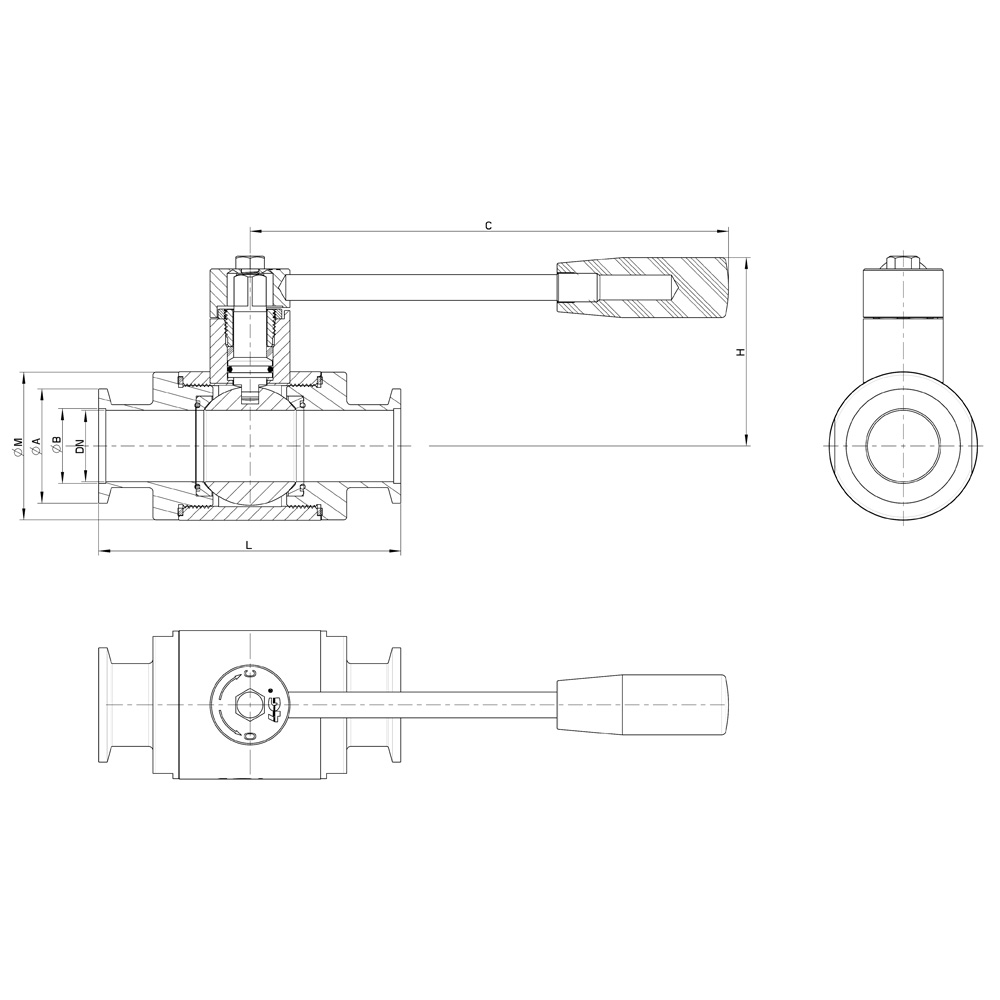

KFDNLØ AØ BCHØ PPNKgCODICE AISI 316L
3010883012.211050301000,43100133 60860
3015923017.211055351000,51100133 61460
40201024022.211060421000,93100133 62060
40251064026.21606552641,33100133 62660 3D
55321125534.21607060641,42100133 63060
55401265541.21908073642,43100133 63460
75501367552.21909088403,51100133 63860

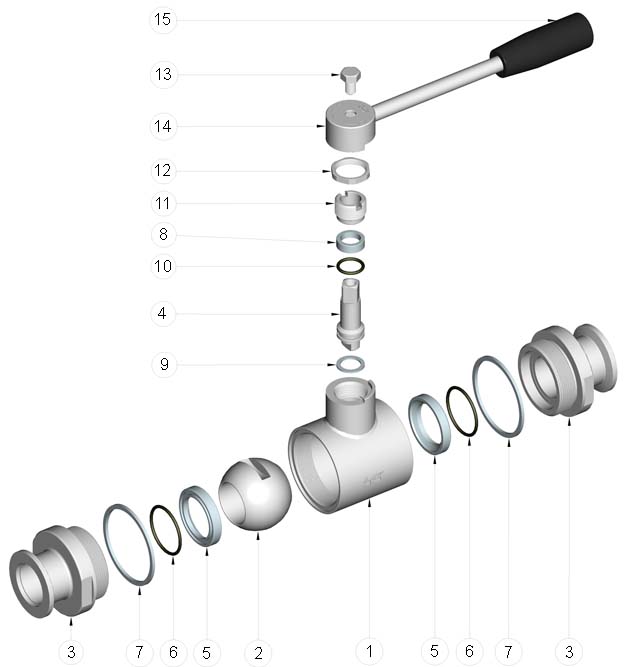

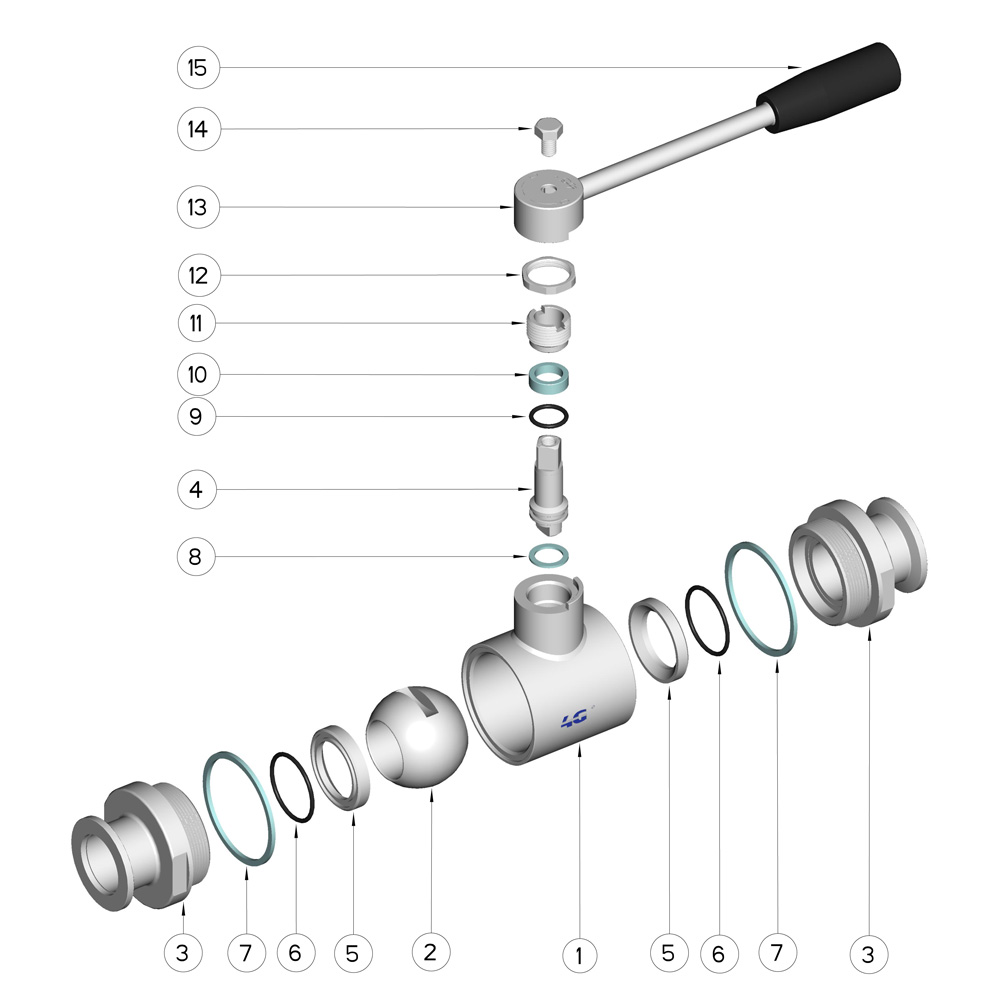

POSIZIONEDENOMINAZIONEPEZZIMATERIALE
1Corpo1AISI 316L
2Sfera1AISI 316L
3Manicotti2AISI 316L
4Perno1AISI 316L
5Guarnizioni sfera2PTFE Vergine Modificato
6OR reggispinta2FKM
7Guarnizioni manicotti2PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Guarnizione perno1PTFE
11Ghiera di registro1AISI 304L (303)
12Controdado1AISI 304L
13Leva1AISI 304L
14Vite1AISI 304L
15Impugnatura1DUROPLAST (PF)
