100130 Per Tubo DIN
Valvola a sfera a DUE vie
Organo di comando: Leva inox
Attacco: CLAMP normativa DIN 32676 TAB.2 REIHE A
Per TUBO in accordo con normativa DIN 11850
Passaggio: Totale e ridotto
Materiale: Aisi 316L (1.4404)
Misure: da DN10 a DN100
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida
A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

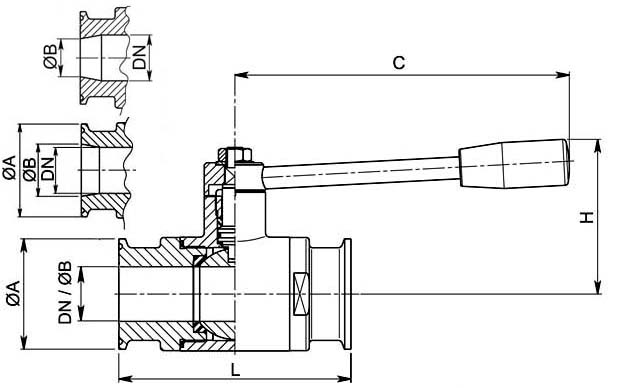

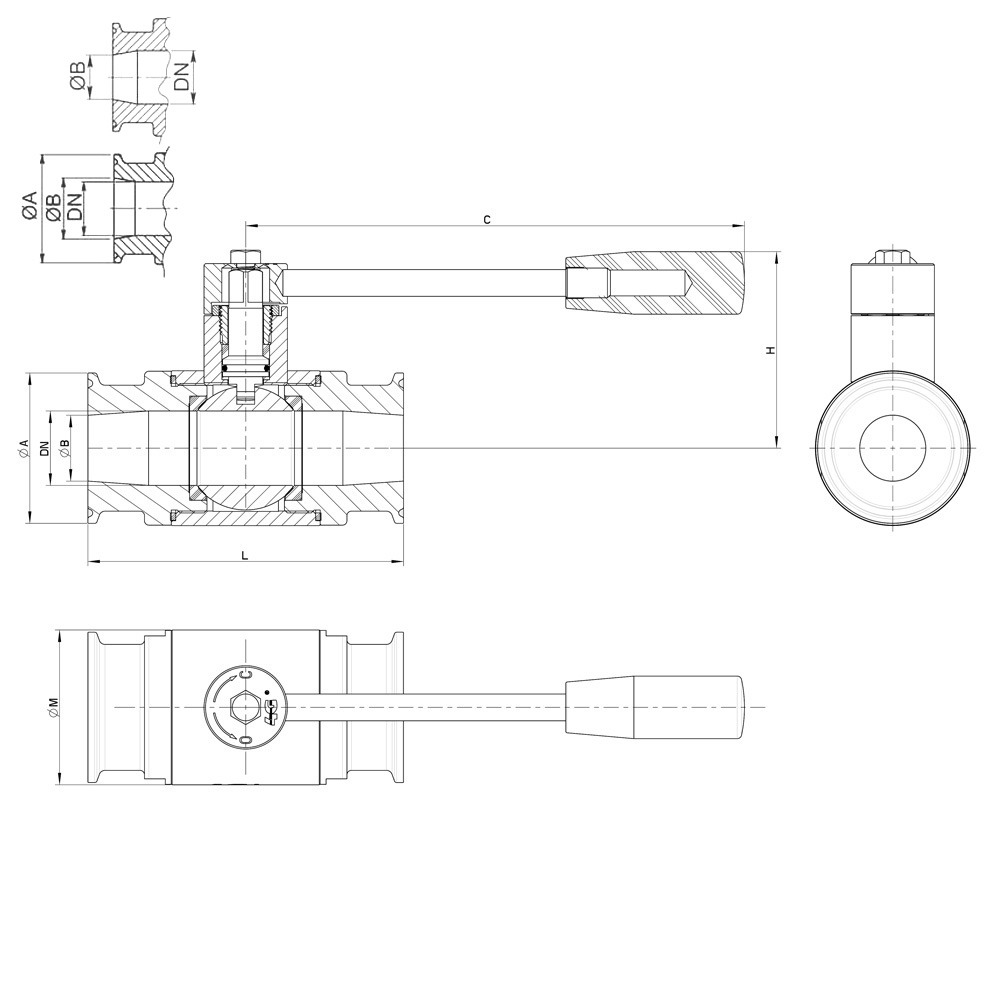

| CLAMP REIHNE A DN | L | Ø A | Ø B | C | H | ØP | PN | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 88 | 34 | 10 | 110 | 50 | 30 | 100 | 0,43 | 100130 61410 3D |
| 15 | 92 | 34 | 16 | 110 | 55 | 35 | 100 | 0,52 | 100130 61910 3D |
| 20 | 102 | 34 | 20 | 110 | 60 | 42 | 100 | 0,93 | 100130 62010 3D |
| 25 | 106 | 50,5 | 26 | 160 | 65 | 52 | 64 | 1,35 | 100130 62810 3D |
| 32 | 112 | 50,5 | 32 | 160 | 70 | 60 | 64 | 1,42 | 100130 63010 3D |
| 40 | 126 | 50,5 | 38 | 190 | 80 | 73 | 64 | 2,43 | 100130 63510 3D |
| 50 | 136 | 64 | 50 | 190 | 90 | 88 | 40 | 3,51 | 100130 64010 3D |
| 65 | 154 | 91 | 66 | 220 | 110 | 113 | 40 | 5,80 | 100130 64610 3D |
| 80 | 184 | 106 | 81 | 285 | 130 | 135 | 40 | 9,00 | 100130 64910 3D |
| 100 | 190 | 119 | 100 | 310 | 150 | 167 | 25 | 13,60 | 100130 65610 3D |
| POSIZIONE | DENOMINAZIONE | PEZZI | MATERIALE |
|---|---|---|---|
| 1 | Corpo | 1 | AISI (304L) 316L |
| 2 | Sfera | 1 | AISI (304L) 316L |
| 3 | Manicotti | 2 | AISI (304L) 316L |
| 4 | Perno | 1 | AISI (304L) 316L |
| 5 | Guarnizioni sfera | 2 | PTFE Vergine Modificato |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Controdado | 1 | AISI 304L |
| 12 | Leva | 1 | AISI 304L |
| 13 | Vite | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLAST (PF) |
