100109 Tenuta Standard – ISO 228 F/M

100109 Tenuta Standard – ISO 228 F/M

Valvola a sfera a DUE vie
Organo di comando: Leva inox
Attacco: ISO 228 filettatura femmina/maschio
Passaggio: Totale
Materiale: Aisi 304L (1.4307) – Aisi 316L (1.4404)
Misure: da 1/4” a 4”
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida

A richiesta:
Sistema antistatico ATEX II 2 G-D T4 zona 1-21
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

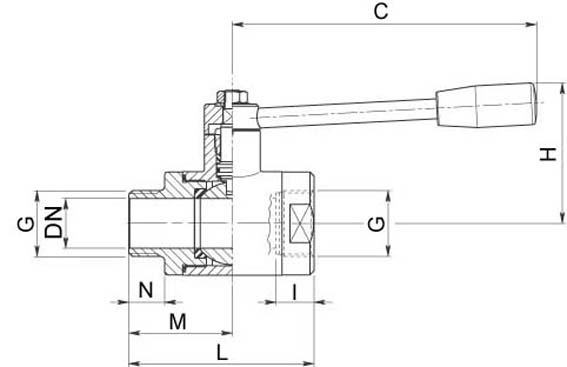

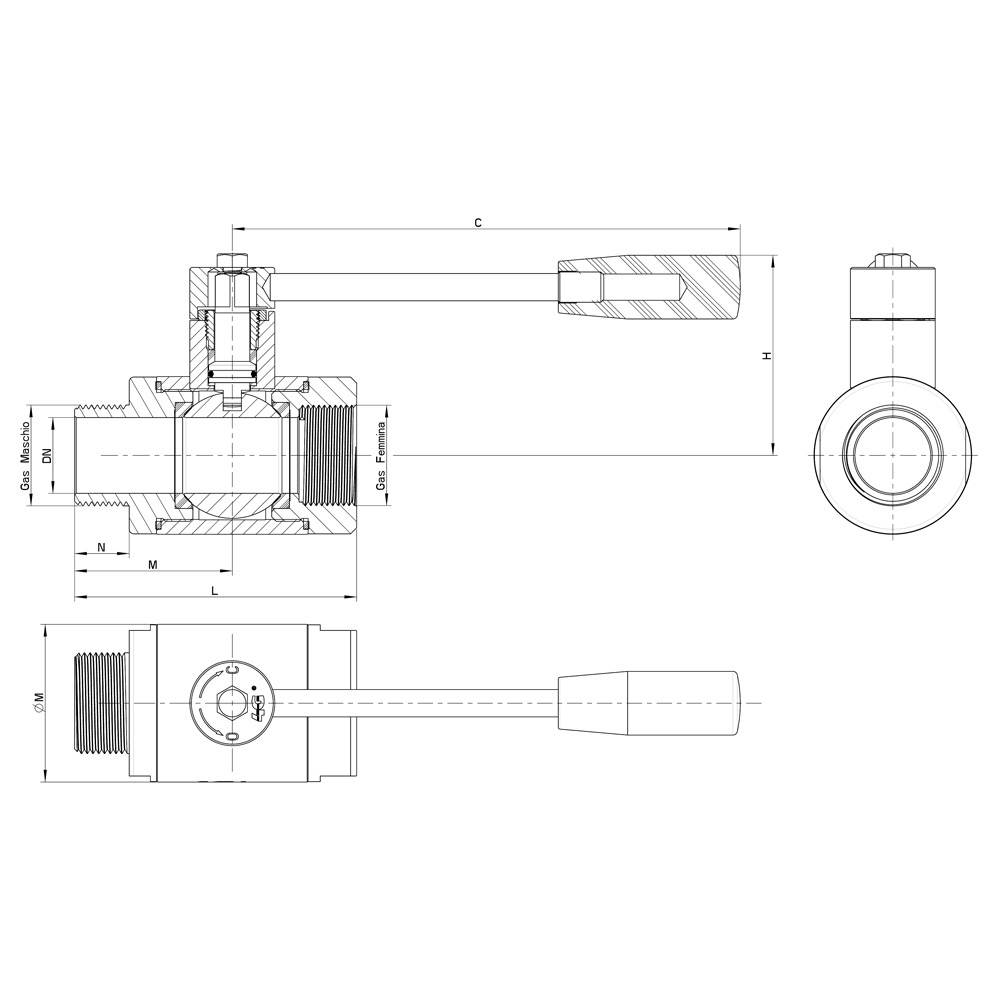

GDNLINMCHØ MPNKgCODICE AISI 304LCODICE AISI 316L
1/4"96413113811050301000,36-100109 60410
3/8"106613134011050301000,35-100109 60810
1/2"157615154511055351000,45-100109 61410
3/4"208517164911060421000,66-100109 62010
1"25931918521606552641,13-100109 62610
1"1/4321031918571607060641,38-100109 63010
1"1/2401162020641908073642,38-100109 63410
2"501312024731909088403,47-100109 63810
2"1/265145202583220110113405,85-100109 64410
3"80170243095285130135408,92100109 44810 100109 64810
4"10019226361043101501672514,80100109 45410 100109 65410

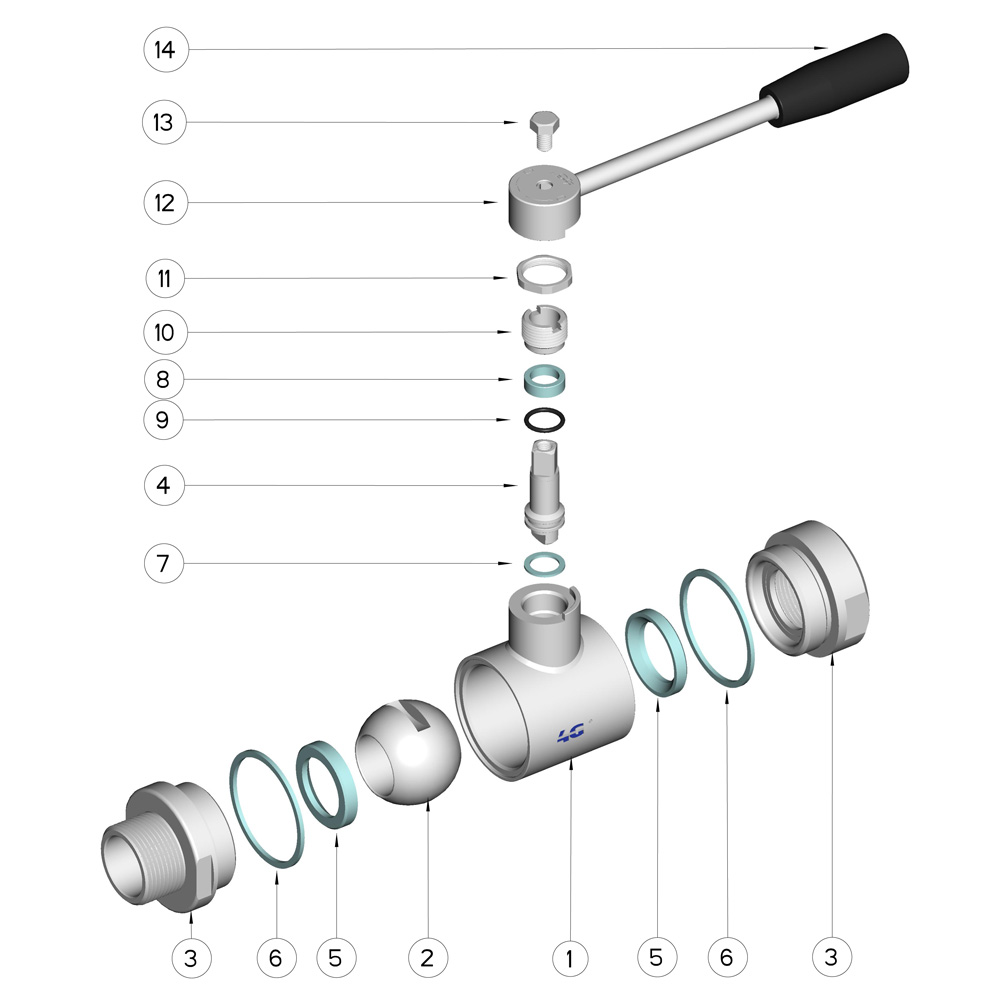

Pos.DenominazioneP.ziMat.
1Corpo1AISI (304L) 316L
2Sfera1AISI (304L) 316L
3Manicotti2AISI (304L) 316L
4Perno1AISI (304L) 316L
5Guarnizioni sfera2PTFE Vergine Modificato
6Guarnizioni manicotti2PTFE
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Ghiera di registro1AISI 304L (303)
11Controdado1AISI 304L
12Leva1AISI 304L
13Vite1AISI 304L
14Impugnatura1DUROPLAST (PF)
