742140 MORSETTO CLAMP ALTA PRESSIONE
Morsetto CLAMP ALTA PRESSIONE
Materiale: AISI 304 (1.4301)

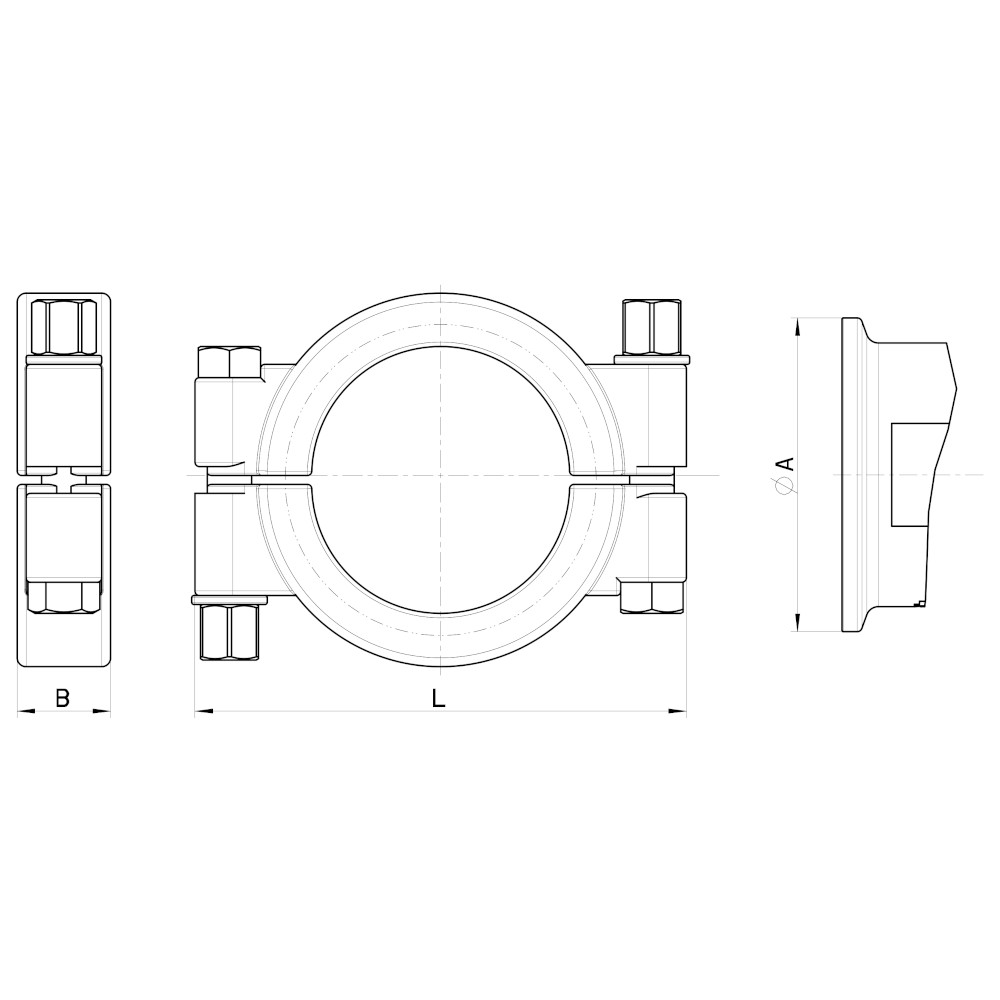

| MISURA | Ø A | B | L | Kg | CODICE AISI 304 | TEMP. - PRESS. |
|---|---|---|---|---|---|---|
| 1/2" - 3/4" | 25 | 19 | 55 | 0,145 | 742140 41400 3D | 21°C - 103 bar |
| DN 10-15-20 | 34 | - | - | - | 742140 42000 | 21°C - 103 bar |
| 1" - 1" 1/2 | 50,5 | 21 | 96 | 0,51 | 742140 42600 3D | 21°C - 69 bar |
| 2" | 64 | 21 | 110,5 | 0,66 | 742140 43800 3D | 21°C - 69 bar |
| 2" 1/2 | 77,5 | 21 | 127 | 0,703 | 742140 44400 3D | 21°C - 69 bar |
| 3" | 91 | 23 | 140 | 0,893 | 742140 44800 3D | 21°C - 69 bar |
| DN 80 / OD 88,9 | 106 | - | - | - | 742140 44900 | 21°C - 55 bar |
| 4" | 119 | 25 | 170 | 1,052 | 742140 45400 3D | 21°C - 55 bar |
| DN 150 / OD 168,3 | 183 | - | - | - | 742140 46600 | 21°C - 55 bar |

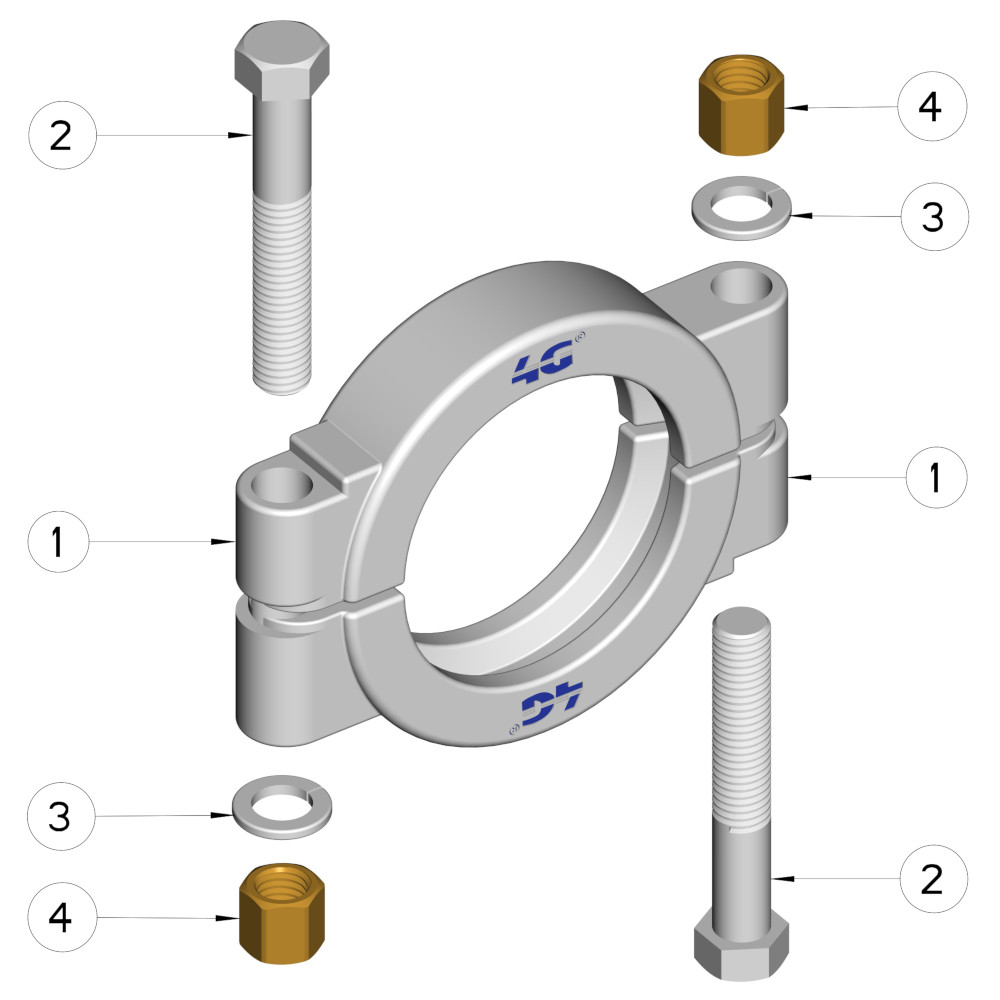

| Posizione | Denominazione | Pezzi | Materiale |
|---|---|---|---|
| 1 | Arco | 2 | AISI 304 |
| 2 | Vite | 2 | AISI 304 |
| 3 | Rondella | 2 | AISI 304 |
| 4 | Dado | 2 | OTTONE |
