360160_T_3 GUARNIZIONI Tenuta Standard – VICTAULIC
Valvola a sfera a TRE vie TRE guarnizioni con foratura sfera a “T”
Organo di comando: Leva inox
Attacco: VICTAULIC
Passaggio: Totale
Materiale: Aisi 304L (1.4307) – Aisi 316L (1.4404)
Misure: da DN65 a DN100
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Sabbiata
A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C
| VICTAULIC | DN | L | ØB | C | H | PN | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|
| 2"1/2 x 73 | 65 | 214 | 73 | 285 | 130 | 16 | - | 360160 64410 |
| 3" x 88,9 | 80 | 266 | 88,9 | 310 | 145 | 16 | - | 360160 64810 |
| 4" x 114,3 | 100 | 302 | 114,3 | 310 | 160 | 10 | - | 360160 65410 |

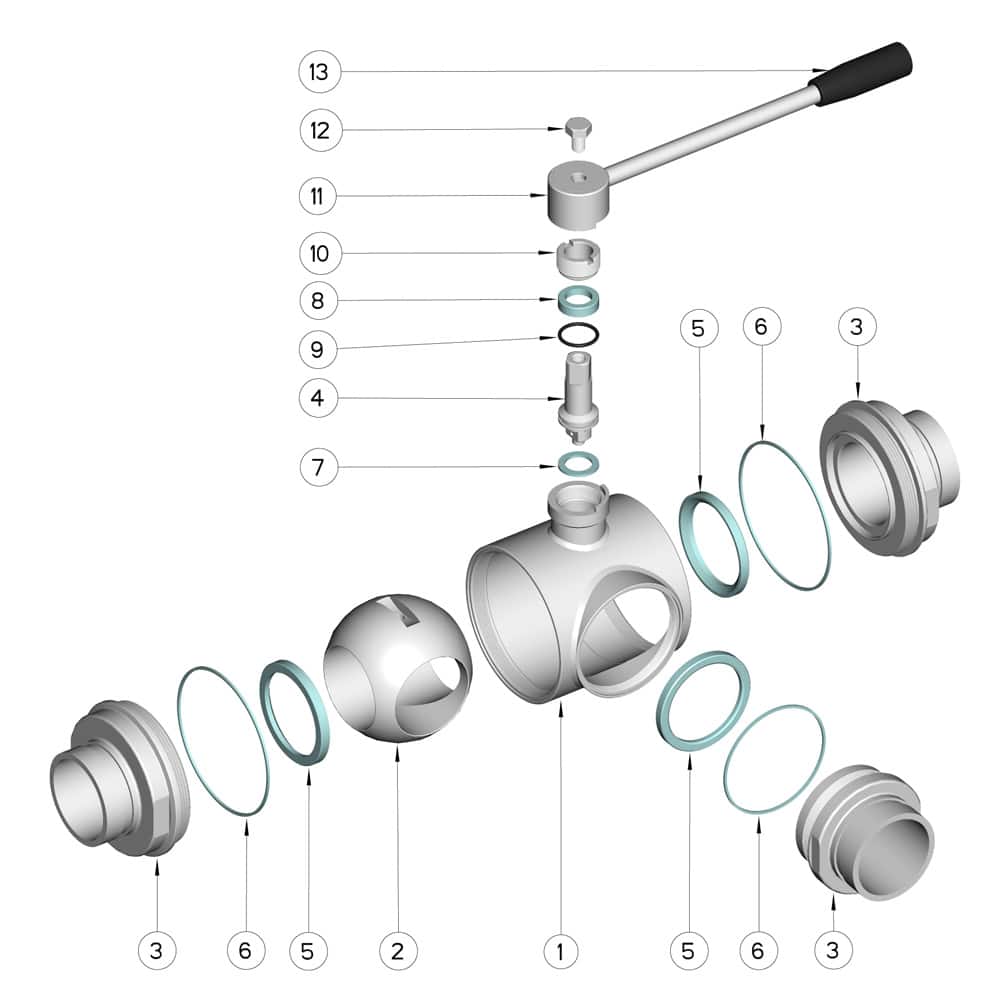

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 3 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 3 | PTFE Vergine Modificato |
| 6 | Guarnizioni manicotti | 3 | NBR |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Leva | 1 | AISI 304L |
| 12 | Vite | 1 | AISI 304L |
| 13 | Impugnatura | 1 | Resina |
