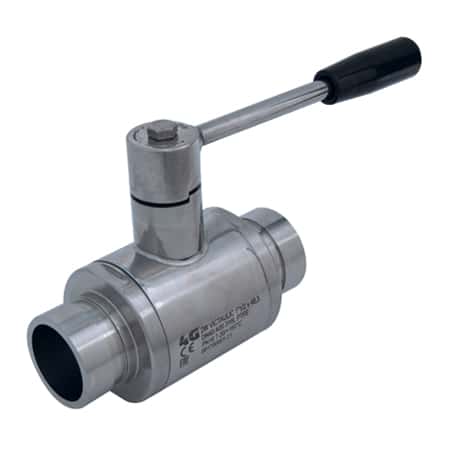

210160 TENUTA STANDARD – VICTAULIC
Valvola a sfera a DUE vie
Organo di comando: Leva inox
Attacco: VICTAULIC
Passaggio: Totale
Materiale: Aisi 316L (1.4404)
Misure: da DN20 a DN100
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Sabbiata
A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

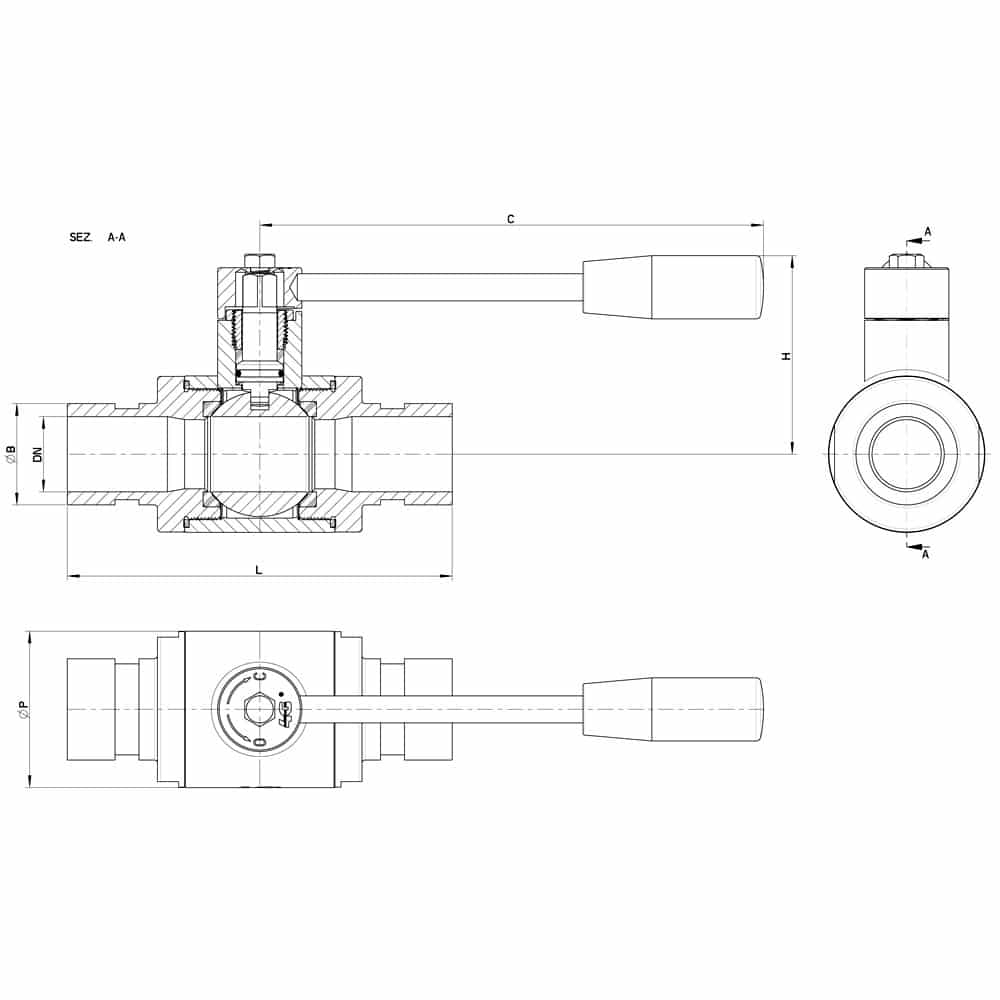

| VICTAULIC | DN | L | ØB | H | C | ØP | PN | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|
| 3/4” x 26,9 | 20 | 126 | 26.9 | 59 | 110 | 42 | 100 | 0.78 | 210160 62010 3D |
| 1" x 33,7 | 25 | 128 | 33.7 | 66 | 160 | 52 | 64 | 1.22 | 210160 62610 3D |
| 1”1/4 x 42,4 | 32 | 134 | 42.4 | 71 | 160 | 60 | 64 | 1.53 | 210160 63010 3D |
| 1”1/2 x 48,3 | 40 | 148 | 48.3 | 96 | 190 | 73 | 64 | 2.43 | 210160 63410 3D |
| 2 ” x 60,3 | 50 | 158 | 60.3 | 104 | 190 | 89 | 40 | 3.68 | 210160 63810 3D |
| 2”1/2 x 73 | 65 | 172 | 73 | 119 | 225 | 113 | 40 | 5.98 | 210160 64410 3D |
| 2”1/2 x 76.1 | 65 | 172 | 76.1 | 119 | 225 | 113 | 40 | -- | 210160 64510 3D |
| 3” x 88,9 | 80 | 194 | 88.9 | 130 | 290 | 136 | 40 | 9.12 | 210160 64810 3D |
| 4 x 114,3 | 100 | 206 | 114.3 | 144 | 325 | 167 | 25 | 14.9 | 210160 65410 3D |

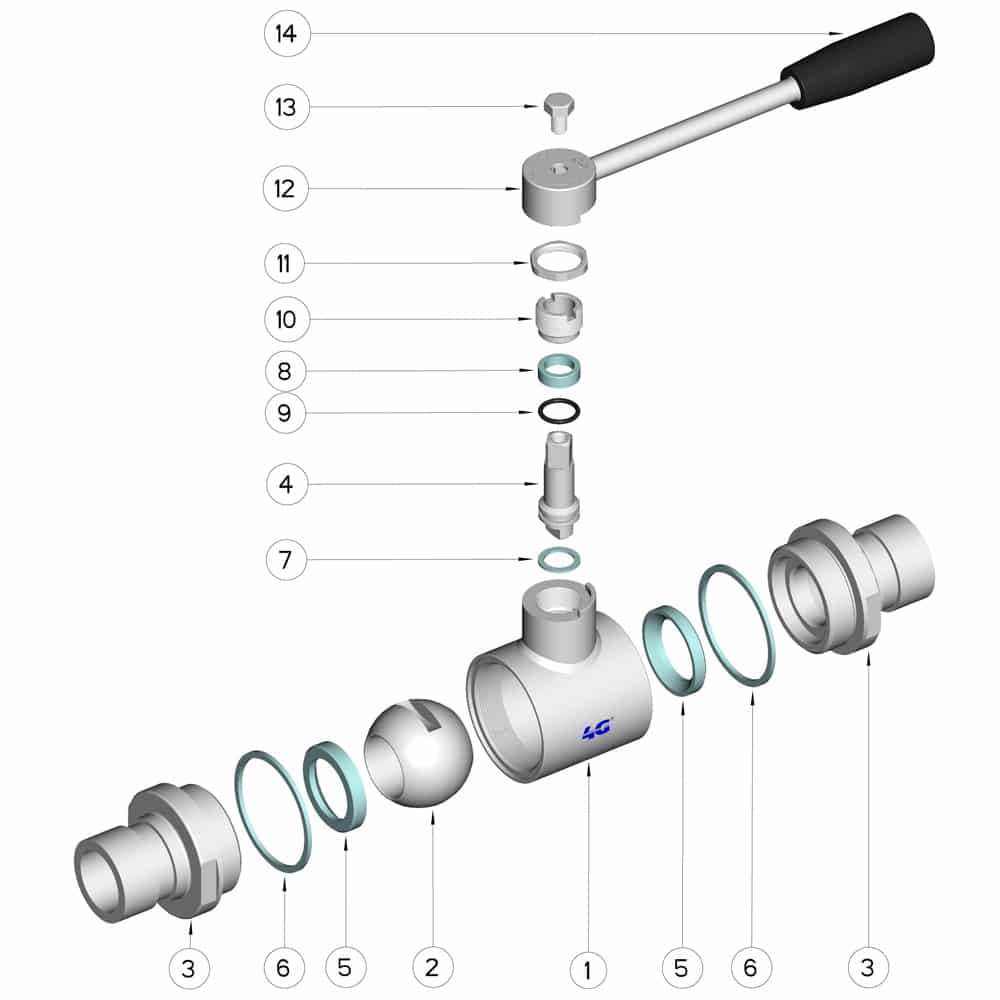

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE Vergine Modificato |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Dado | 1 | AISI 304L |
| 12 | Rondella | 1 | AISI 304L |
| 13 | Leva | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLAST (PF) |
