113001 Tenuta Standard – ISO 228 F

Valvola a sfera 2 vie 13001 tenuta standard – ISO 228 F

113001 Tenuta Standard – ISO 228 F

Valvola a sfera a DUE vie
Organo di comando: Flangia per Attuatore ISO 5211 – DIN 3337
Attacco: ISO 228 filettatura femmina/femmina
Passaggio: Totale
Materiale: Aisi 304L (1.4307) – Aisi 316L (1.4404)
Misura: 5”
Guarnizioni di tenuta: P.T.F.E. Vergine

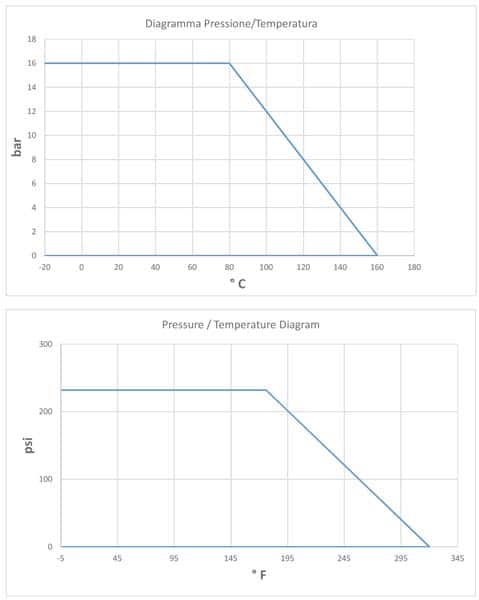

Temperatura di esercizio: -20°C+160°C
Finitura esterna: Tornito
Incluse viti per montaggio attuatore
Sistema antistatico ATEX II 2 G-D T4 zona 1-21

A richiesta:
M.O.C.A. CE 1935/2004

GPLIHBPNKgISO-DINØ abØ c x odefVITINmCODICE AISI 316L
5"120240351542221637,80F.10 - F.121501485 x 322-2719102-12511-13M10x25-M12x30130113001A65810

Pos.DenominazioneP.ziMat.
1Corpo1AISI 316L
2Sfera1AISI 316L
3Manicotti2AISI 316L
4Perno1AISI 316L
5Guarnizioni sfera2PTFE
6Guarnizioni manicotti2PTFE
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno2FKM
10Ghiera di registro1AISI 304L (303)
11Dado1AISI 304L
12Rondella manicotto10AISI 304L
13Vite manicotto10AISI 304L
