103056 -

103056

Valvola a sfera a DUE vie
Organo di comando: Flangia per Attuatore ISO 5211 – DIN 3337
Attacco: Flange filettate girevoli ANSI 300
Passaggio: Totale

Materiale: Aisi 304L (1.4307) – Aisi 316L (1.4404)
Misure: da 1/2″ a 4″
Guarnizioni di tenuta: P.T.F.E. vergine

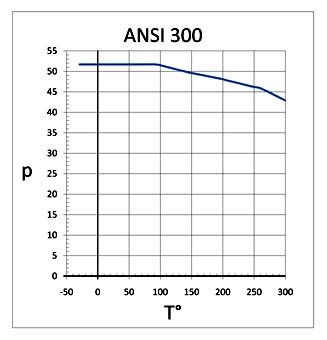

Temperatura di esercizio: -20°C +160°C
Finitura esterna: Lucida
Incluse viti per montaggio attuatore

A richiesta:
Sistema antistatico ATEX II 2 G-D T4
• Guarnizioni di tenuta in:
PTFE caricato vetro
PTFE caricato carbografite
Polietilene ad alta densità

ANSI 300DNLHDBØ RAn° x FKgISO-DINØ abØ cxodefn°4 vitiNmCODICE AISI 304LCODICE AISI 316L
1/2"1511541.59512.73566.74 x 15.91,80F.0346925x398366M5x168103056 41410 103056 61410
1/2"1511541.59512.73566.74 x 15.91,83F.0454930x31110426M5x168103056 4141F 103056 6141F
3/4"201204511714.34282.64 x 192,53F.0346925x398366M5x1612103056 42010 103056 62010
3/4"201204511714.34282.64 x 192,65F.0454930x31110426M5x1612103056 4201F 103056 6201F
1"2512551.512415.95188.94 x 193,33F.0454930x31110426M5x1615103056 42610 103056 62610
1"2512551.512415.95188.94 x 193,45F.0565935x31413507M6x1615103056 4261F 103056 6261F
1"1/43213056.513317.46398.44 x 194,98F.0454930x31110426M5x1618103056 43010 103056 63010
1"1/43213056.513317.46398.44 x 195,04F.0565935x31413507M6X1618103056 4301F 103056 6301F
1"1/240140761561975114.34 x 22.26,35F.05651235x41413507M6x2025103056 43410 103056 63410
1"1/240140761561975114.34 x 22.26,52F.07901255x41715709M8x2025103056 4341F 103056 6341F
2"501508416520.6891278 x 198,90F.05651235x41413507M6x2030103056 43810 103056 63810
2"501508416520.6891278 x 199,15F.07901255x41715709M8x2030103056 4381F 103056 6381F
2"1/26517094.519023.8110149.28 x 22.213,96F.07901255x41715709M8x2045103056 44410 103056 64410
2"1/26517094.519023.8110149.28 x 22.214,46F.101251270x4221810211M10x2545103056 4441F 103056 6441F
3"8018010621027120168.38 x 22.216,10F.07901255x41715709M8x2070103056 44810 103056 64810
3"8018010621027120168.38 x 22.216,60F.101251270x4221810211M10x2570103056 4481F 103056 6481F
4"10019012025430.21402008 x 22.222,00F.07901255x41715709M8x2080103056 45410 103056 65410
4"10019012025430.21402008 x 22.222,50F.101251270x4221810211M10x2580103056 4541F 103056 6541F

Pos.DenominazioneP.ziMat.
1Corpo1AISI 304L - 316L
2Sfera1AISI 304L - 316L
3Manicotti2AISI 304L - 316L
4Perno1AISI 304L - 316L
5Flange2AISI 304L - 316L - Aq
6Guarnizioni sfera2PTFE
7Guarnizioni manicotti2PTFE
8Guarnizione perno1PTFE
9Guarnizione perno1PTFE
10OR di tenuta perno1FKM
11Ghiera di registro1AISI 304L (303)
12Controdado1AISI 303
