100145 -

100145

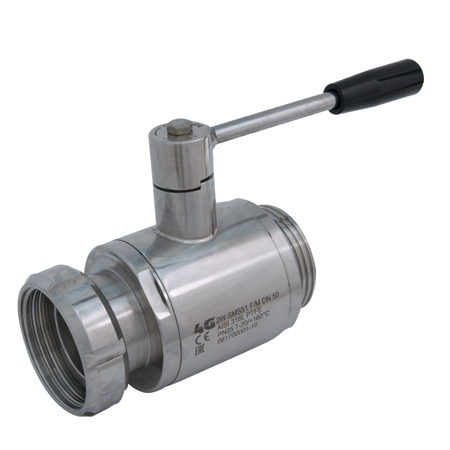

Valvola a sfera a DUE vie
Organo di comando: Leva inox
Attacco: SMS femmina/maschio
Passaggio: Totale
Materiale: Aisi 304L – 316L
Misure: da DN 20 a DN 100
Guarnizioni di tenuta: P.T.F.E. vergine
Temperatura di esercizio: -20°C +160°C
Finitura esterna: Lucida

A richiesta:
Sistema antistatico ATEX II 2 G-D T4
• Attacco DIN
• Attacco DIN maschio/maschio

• Guarnizioni di tenuta in:
PTFE caricato vetro
PTFE caricato carbografite
Polietilene ad alta densità

DNSMSRdLMNICHPNKg304CODICE AISI 316L
20*2540 x 1/6"1105159191106064--100145 62410
252540 x 1/6"1155362191606540-100145 42610 100145 62610 3D
403860 x 1/6"1356372191908040-100145 43410 100145 63410
505170 x 1/6"1466878201909025-100145 43810 100145 63810
656385 x 1/6"16377862222011025-100145 44410 100145 64410
65*7698 x 1/6"16377862223511025-100145 44510 100145 64510
807698 x 1/6"18992972728513025-100145 44810 100145 64810
100104125 x 1/4"198951033331015025-100145 45410 100145 65410
100101132 x 1/6"198951033331015025-100145 45510 100145 65510

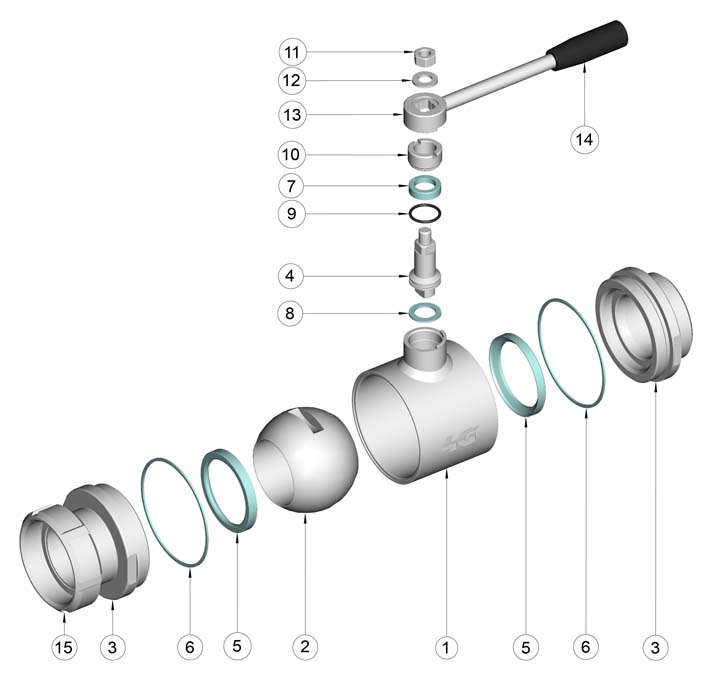

Pos.DenominazioneP.ziMat.
1Corpo1AISI 304L - 316L
2Sfera1AISI 304L - 316L
3Manicotti2AISI 304L - 316L
4Perno1AISI 304L - 316L
5Guarnizioni sfera2PTFE
6Guarnizioni manicotti2PTFE
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Ghiera di registro1AISI 304L (303)
11Dado1AISI 304L
12Rondella1AISI 304L
13Leva1AISI 304L
14Impugnatura1Resina
15Girella1AISI 304L
