100144 -

100144

Valvola a sfera a DUE vie
Organo di comando: Leva inox
Attacco: SMS femmina/femmina
Passaggio: Totale
Materiale: Aisi 316L (1.4404)
Misure: da DN 20 a DN 100
Guarnizioni di tenuta: P.T.F.E. vergine

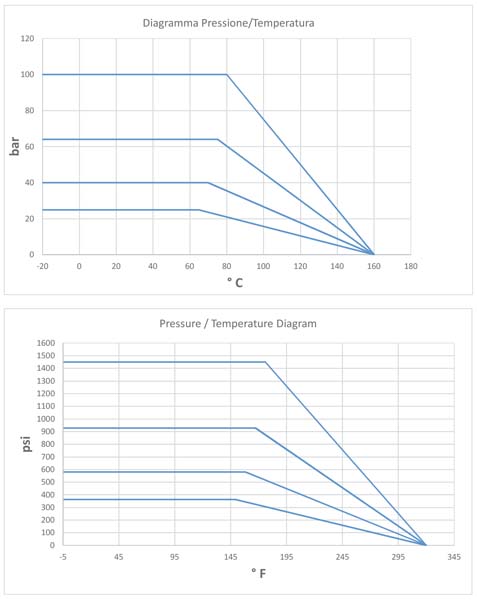

Temperatura di esercizio: -20°C +160°C
Finitura esterna: Lucida

A richiesta:
Sistema antistatico ATEX II 2 G-D T4
• Guarnizioni di tenuta in:
P.T.F.E. caricato vetro
P.T.F.E. caricato carbografite
Pollietilene alta densità

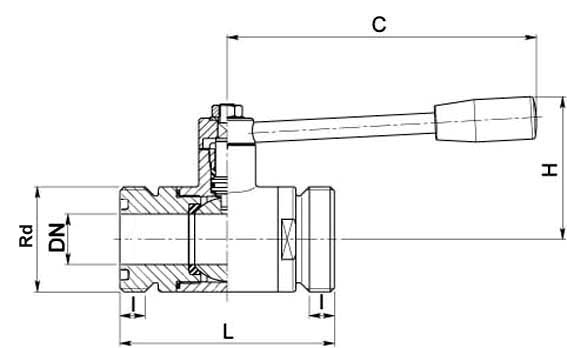

DNSMSRdLICHPNKgCODICE AISI 304LCODICE AISI 316L
20 *2540 x 1/6"1021911050100--100144 62410 3D
252540 x 1/6"106191606564-100144 62610 3D
403860 x 1/6"126191908064-100144 63410 3D
505170 x 1/6"136201909040-100144 63810 3D
656385 x 1/6"1542223511040-100144 64410
65 *7698 x 1/6"1542222011040-100144 64510
807698 x 1/6"1842728513040-100144 44810 100144 64810 3D
100104125 x 1/4"1902831015025-100144 45410 100144 65410
100101132 x 1/6"1902831015025-100144 45510 100144 65510 3D

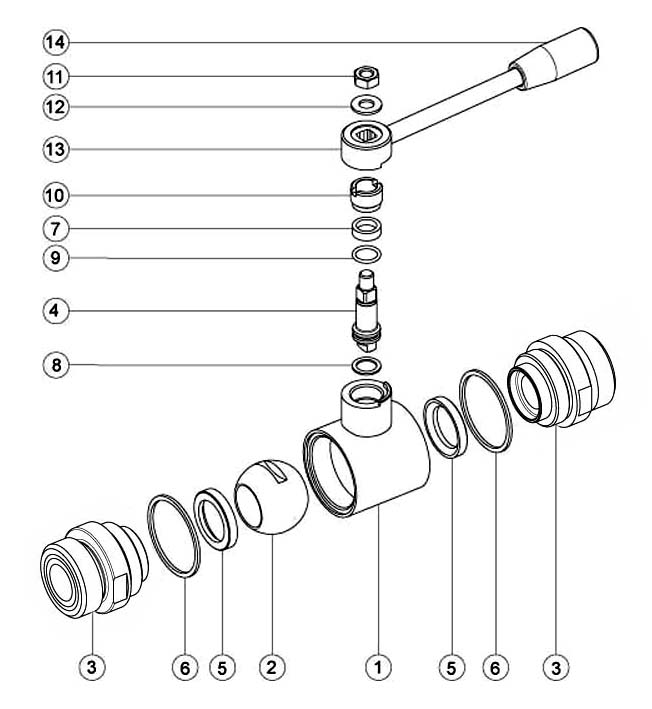

Pos.DenominazioneP.ziMat.
1Corpo1AISI (304L) 316L
2Sfera1AISI (304L) 316L
3Manicotti2AISI (304L) 316L
4Perno1AISI (304L) 316L
5Guarnizioni sfera2PTFE
6Guarnizioni manicotti2PTFE
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Ghiera di registro1AISI 304L (303)
11Dado1AISI 304L
12Rondella1AISI 304L
13Leva1AISI 304L
14Impugnatura1DUROPLAST (PF)
