100167 ASEPTIK NORMATIVA DIN 11864-3 REIHE C_NKS FORM A

100167 ASEPTIK NORMATIVA DIN 11864-3 REIHE C_NKS FORM A

Valvola a sfera a DUE vie
Organo di comando: Leva inox
Attacco: ASEPTIK normativa DIN 11864-3 REIHE C, NKS Form A.
Per TUBO in accordo con normativa DIN 11866-C
Passaggio: Totale e ridotto
Materiale: Aisi 316L (1.4404)
Misure: da DN10 a DN100
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida

A richiesta:
Sistema antistatico ATEX II 2 G-D T4 zona 1-21
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

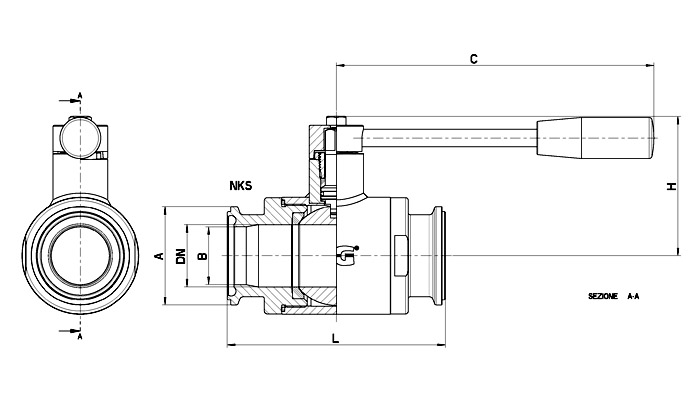

INCH.DNNKS - Form ALØ AØ BCHØ MPNKgCOD. AISI 316L
1/2"10Ø 3488349,41105030100-100167 61210
3/4"15Ø 349234151105535100-100167 61810
1"20Ø 50,510250,522,11105842100-100167 62410
1"25Ø 50,510650,522,1160655264-100167 62610
1" 1/232Ø 641126434,8160746064-100167 63210
1" 1/240Ø 641266434,8190927364-100167 63410
2"40Ø 77,512677,547,5190927340-100167 63610
2"50Ø 77,513677,547,51901108940-100167 63810
2" 1/250Ø 911369160,21901108940-100167 64210
2" 1/265Ø 911549160,222011511340-100167 64410
3"65Ø 10615410672,922011511340-100167 64510
3"80Ø 10618410672,928513013540-100167 64810
4"100Ø 13019013097,431015016725-100167 65410

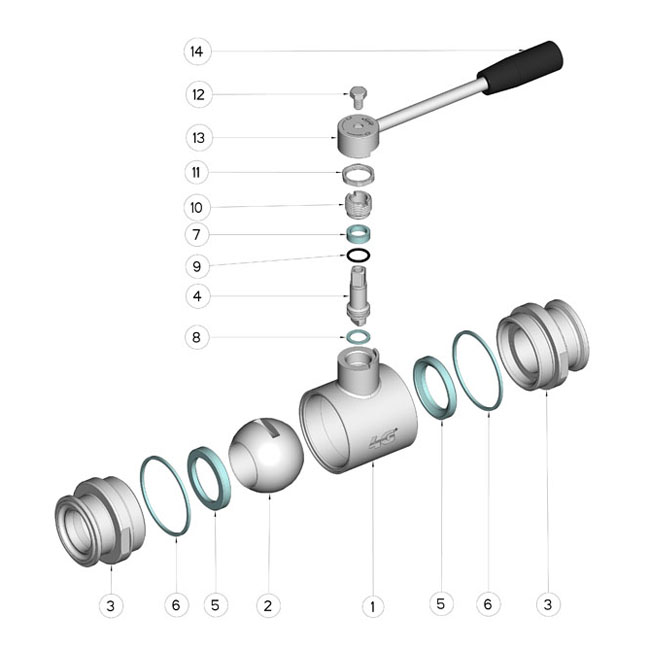

Pos.DenominazioneP.ziMat.
1Corpo1AISI 316L
2Sfera1AISI 316L
3Manicotti2AISI 316L
4Perno1AISI 316L
5Guarnizioni sfera2PTFE
6Guarnizioni manicotti2PTFE
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Ghiera di registro1AISI 304L (303)
11Controdado1AISI 304L
12Vite1AISI 304L
13Leva1AISI 304L
14Impugnatura1DUROPLAST (PF)
