100169 ASEPTIK NORMATIVA DIN 11864-3 REIHE C_BKS FORM A

100169 ASEPTIK NORMATIVA DIN 11864-3 REIHE C_BKS FORM A

Valvola a sfera a DUE vie
Organo di comando: Leva inox
Attacco: ASEPTIK normativa DIN 11864-3 REIHE C, BKS Form A.
Per TUBO in accordo con normativa DIN 11866-C
Passaggio: Totale e ridotto
Materiale: Aisi 316L (1.4404)
Misure: da DN10 a DN100
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida

A richiesta:
Sistema antistatico ATEX II 2 G-D T4 zona 1-21
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

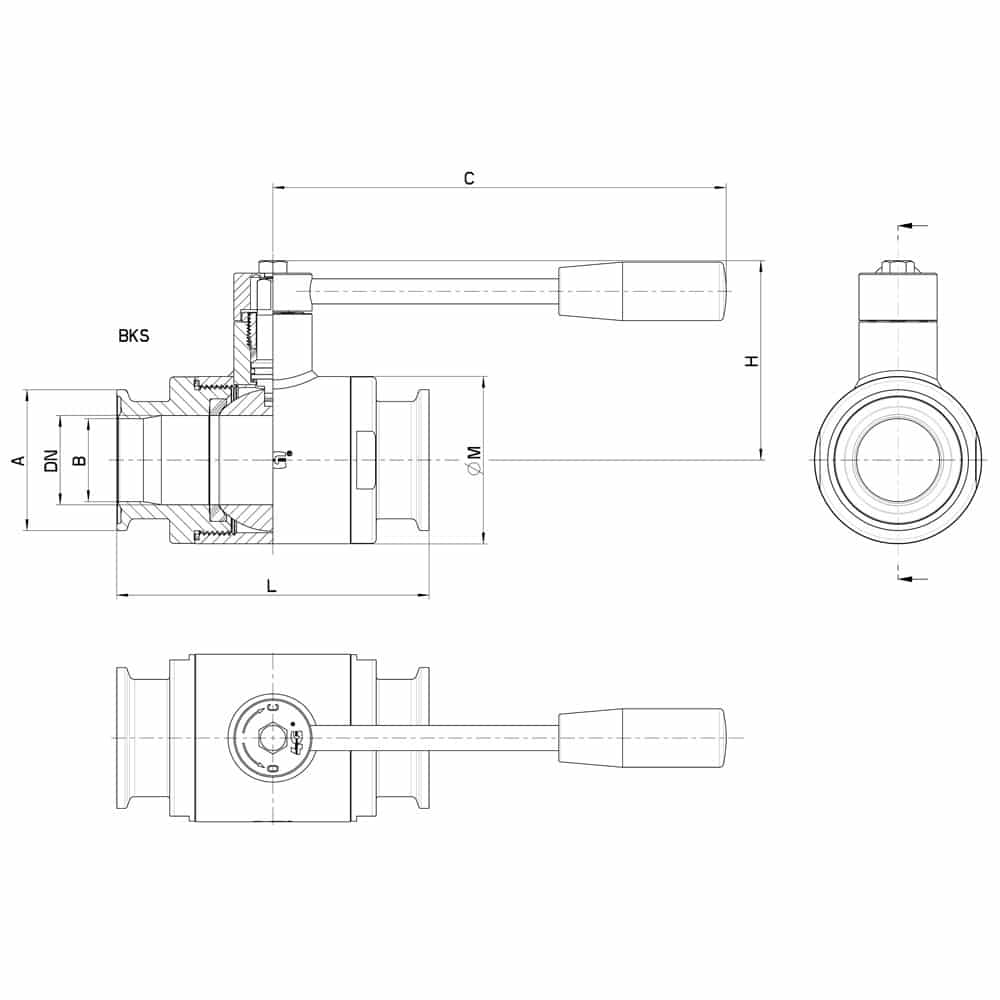

INCH.DNNKS - Form ALØ AØ BCHPNKgCOD. AISI 316L
1/2"10Ø 3488349,411050100-100169 61210
3/4"15Ø 3492341511055100-100169 61810
1"20Ø 50,510250,522,111058100-100169 62410
1"25Ø 50,510650,522,11606564-100169 62610
1" 1/232Ø 641126434,81607464-100169 63210
1" 1/240Ø 641266434,81909264-100169 63410
2"40Ø 77,512677,547,51909240-100169 63610
2"50Ø 77,513677,547,519011040-100169 63810
2" 1/250Ø 911369160,219011040-100169 64210
2" 1/265Ø 911549160,222011540-100169 64410
3"65Ø 10615410672,922011540-100169 64510
3"80Ø 10618410672,928513040-100169 64810
4"100Ø 13019013097,431015025-100169 65410

Pos.DenominazioneP.ziMat.
1Corpo1AISI 316L
2Sfera1AISI 316L
3Manicotti2AISI 316L
4Perno1AISI 316L
5Guarnizioni sfera2PTFE
6Guarnizioni manicotti2PTFE
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Ghiera di registro1AISI 304L (303)
11Controdado1AISI 304L
12Vite1AISI 304L
13Leva1AISI 304L
14Impugnatura1Resina
