130167 ASEPTIK NORMATIVA DIN 11864-3 REIHE A_NKS FORM A

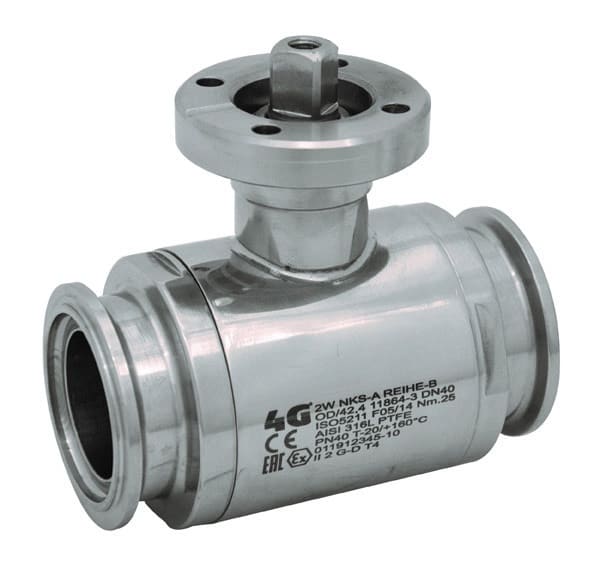

Valvola a sfera 2 vie 130167 aseptik normativa DIN 11864-3 REIHE A_NKS form A

130167 ASEPTIK NORMATIVA DIN 11864-3 REIHE A_NKS FORM A

Valvola a sfera a DUE vie “Tenuta Avvolgente”
Organo di comando: Leva inox
Attacco: ASEPTIK normativa DIN 11864-3 REIHE A, NKS Form A.
Per TUBO in accordo con normativa DIN 11866-A
Passaggio: Totale e ridotto
Materiale: Aisi 316L (1.4404)
Misure: da DN10 a DN100
Guarnizioni di tenuta: P.T.F.E. Vergine
Temperatura di esercizio: -20°C +160°C
Finitura esterna: Lucida

A richiesta:
Sistema antistatico ATEX II 2 G-D T4 zona 1-21
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C

DNNKS - Form ALØ AØ BCHØ MPNKgCODICE AISI 316L
10Ø 348834101105535100-130167 61410
15Ø 349234161106042100-130167 61910
20Ø 50,510250,5201606548100-130167 62010
25Ø 50,410650,526160705564-130167 62810
32Ø 50,411250,532160756564-130167 63010
40Ø 641266438190858064-130167 63510
50Ø 77,513677,550190959540-130167 64010
65Ø 91154916622011511340-130167 64610
80Ø 1061841068128513514040-130167 64910
100Ø 13019013010031015016725-130167 65610

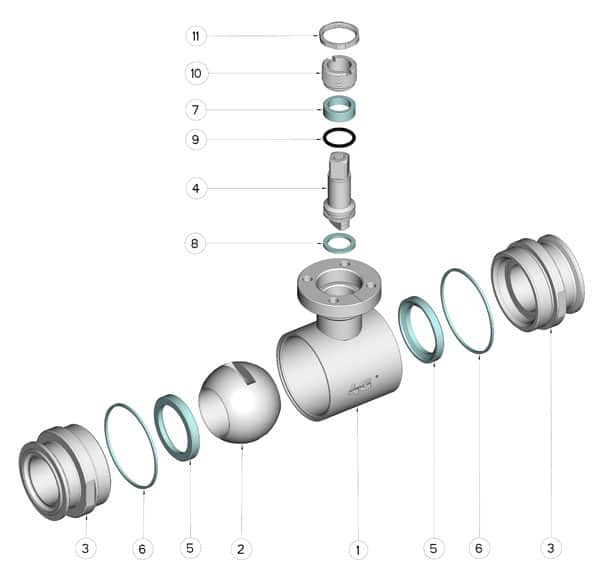

Pos.DenominazioneP.ziMat.
1Corpo1AISI 316L
2Sfera1AISI 316L
3Manicotti2AISI 316L
4Perno1AISI 316L
5Guarnizioni sfera2PTFE
6Guarnizioni manicotti2PTFE
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Ghiera di registro1AISI 304L (303)
11Controdado1AISI 304L
12Vite1AISI 304L
13Leva1AISI 304L
14Impugnatura1DUROPLAST (PF)
