100125 Tenuta Standard – F/F DIN 11851

100125 Tenuta Standard – F/F DIN 11851

Valvola a sfera a DUE vie
Organo di comando: Leva inox
Attacco: DIN 11851 femmina/femmina
Passaggio: Totale
Materiale: Aisi 304L (1.4307) – Aisi 316L (1.4404)
Misure: da DN10 a DN100
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida

A richiesta:
Sistema antistatico ATEX II 2 G-D T4 zona 1-21
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

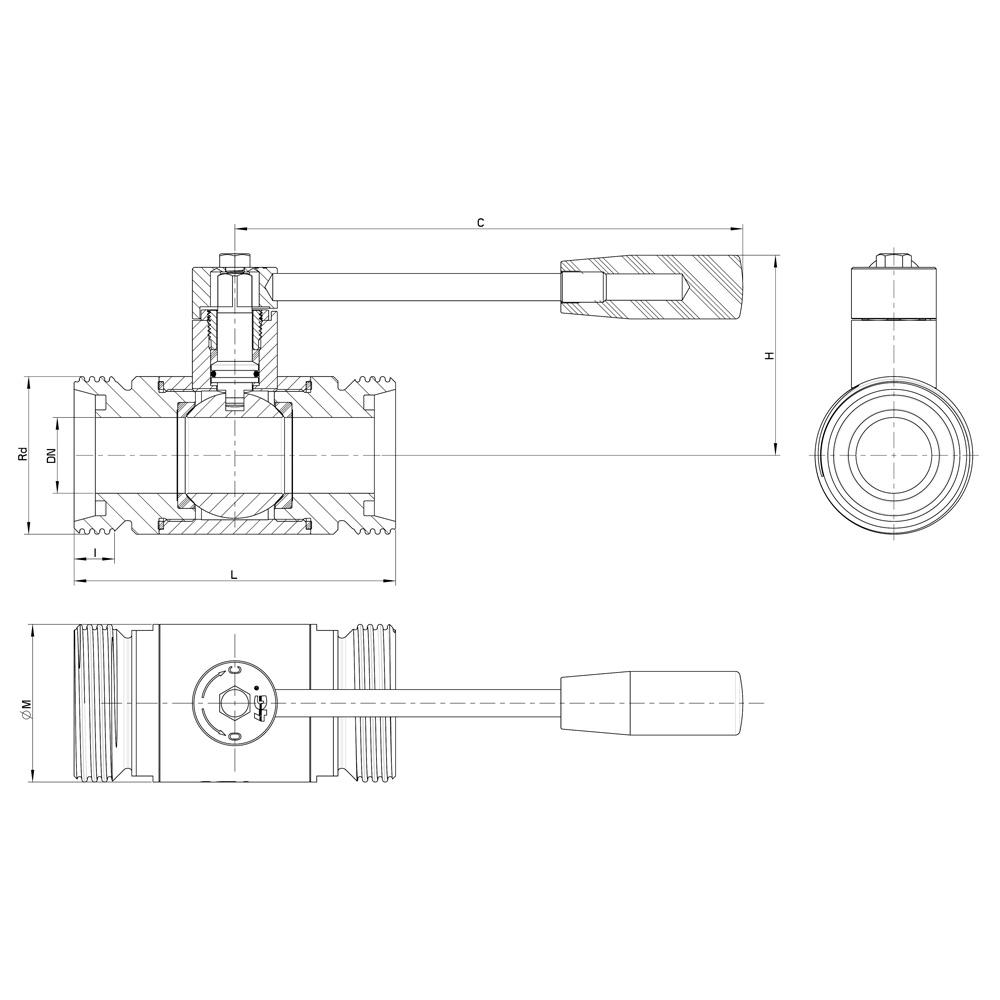

DINDNRdLICHØMPNKgCODICE AISI 304LCODICE AISI 316L
101028 x 1/8"881211050301000,44-100125 60810 3D
151534 x 1/8"921211055351000.57-100125 61410 3D
202044 x 1/6"1021411060421000.80-100125 62010 3D
252552 x 1/6"106141606552641.30-100125 62610 3D
323258 x 1/6"112141607060641.55-100125 63010 3D
404065 x 1/6"126141908073642.56-100125 63410 3D
505078 x 1/6"136141909088403.78-100125 63810 3D
656595 x 1/6"15416220110113406.17-100125 64410 3D
8080110 x 1/4"18420285130135409.28100125 44810 100125 64810 3D
100100130 x 1/4"190203101501672514.00100125 45410 100125 65410 3D
125(Reduced) 100160 x 1/4"190253101501672516.00100125 45510 100125 65510

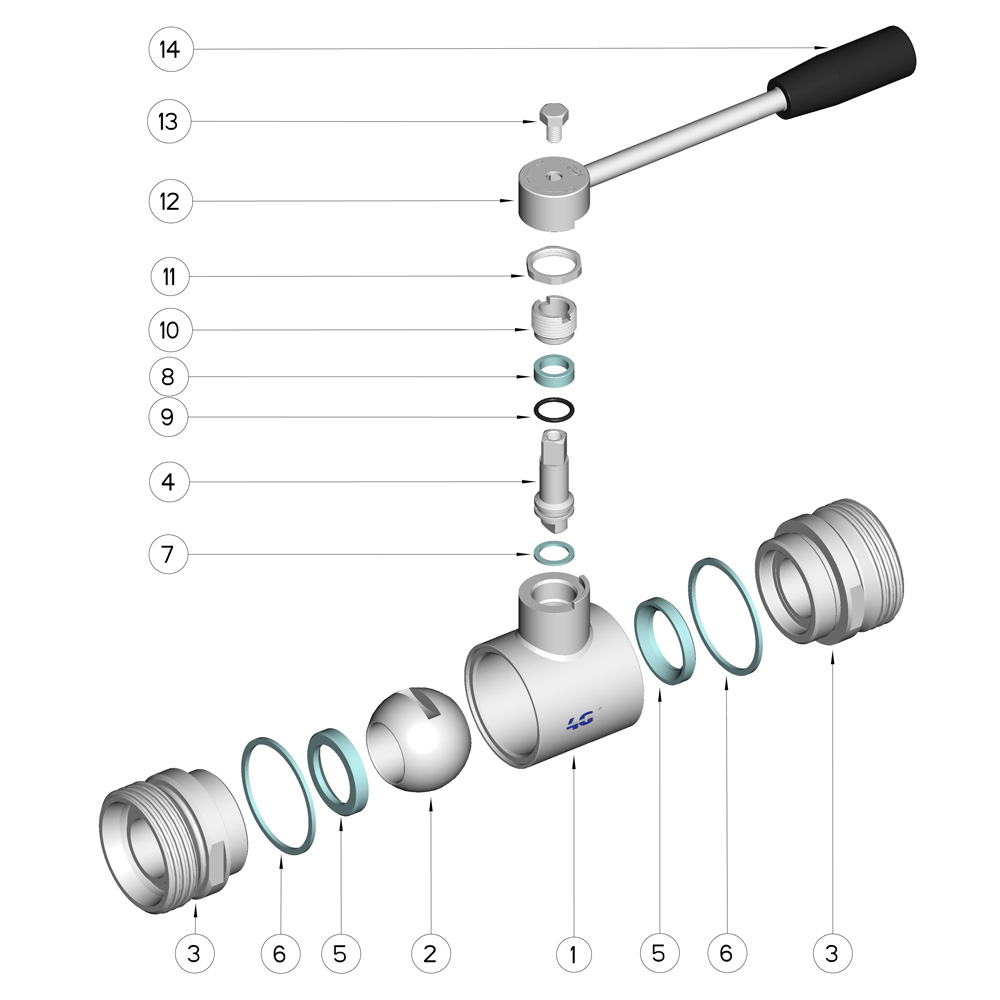

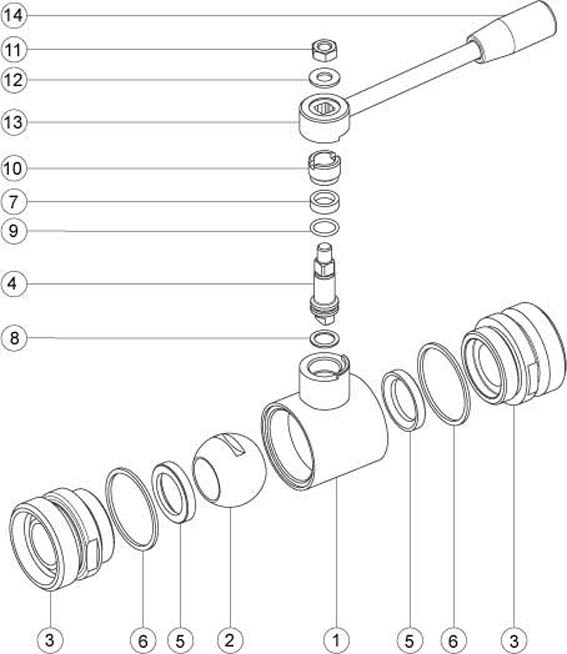

Pos.DenominazioneP.ziMat.
1Corpo1AISI 304L - 316L
2Sfera1AISI 304L - 316L
3Manicotti2AISI 304L - 316L
4Perno1AISI 304L - 316L
5Guarnizioni sfera2PTFE
6Guarnizioni manicotti2PTFE
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Ghiera di registro1AISI 304L (303)
11Dado1AISI 304L
12Rondella1AISI 304L
13Leva1AISI 304L
14Impugnatura1Resina
