100117

100117

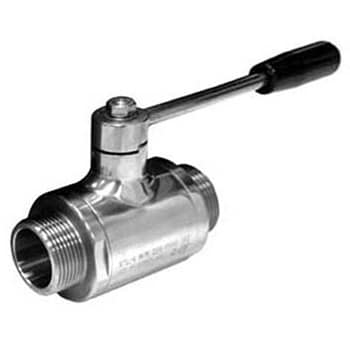

Valvola a sfera a DUE vie
Organo di comando: Leva inox
Attacco: ISO 228 filettatura maschio/maschio
Passaggio: Totale
Materiale: Aisi 316L (1.4404)
Misure: da 1/4” a 4”
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida

A richiesta:
Sistema antistatico ATEX II 2 G-D T4 zona 1-21
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

GDNLICHØ MPNKgCODICE AISI 304CODICE AISI 316
1/4"97613110503064-100117 40410 100117 60410
3/8"108013110503064-100117 40810 100117 60810
1/2"159015110553564-100117 41410 100117 61410
3/4"209817110604264-100117 42010 100117 62010
1"2510419160655240-100117 42610 100117 62610
1"1/43211419160706040-100117 43010 100117 63010
1"1/24012820190807340-100117 43410 100117 63410
2"5014620190908825-100117 43810 100117 63810
2"1/2651622522011011325-100117 44410 100117 64410
3"801902428513013525-100117 44810 10011764810
4"1002082631015016725-100117 45410 100117 65410

Pos.DenominazioneP.ziMat.
1Corpo1AISI (304L) 316L
2Sfera1AISI (304L) 316L
3Manicotti2AISI (304L) 316L
4Perno1AISI (304L) 316L
5Guarnizioni sfera2PTFE Vergine Modificato
6Guarnizioni manicotti2PTFE
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Ghiera di registro1AISI 304L (303)
11Controdado1AISI 304L
12Leva1AISI 304L
13Vite1AISI 304L
14Impugnatura1DUROPLAST (PF)
