100104 Tenuta Standard – F NPT
Valvola a sfera a DUE vie
Organo di comando: Leva inox
Attacco: NPT filettatura femmina/femmina
Passaggio: Totale
Materiale: Aisi 316L (1.4404)
Misure: da 1/4” a 4”
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida
A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

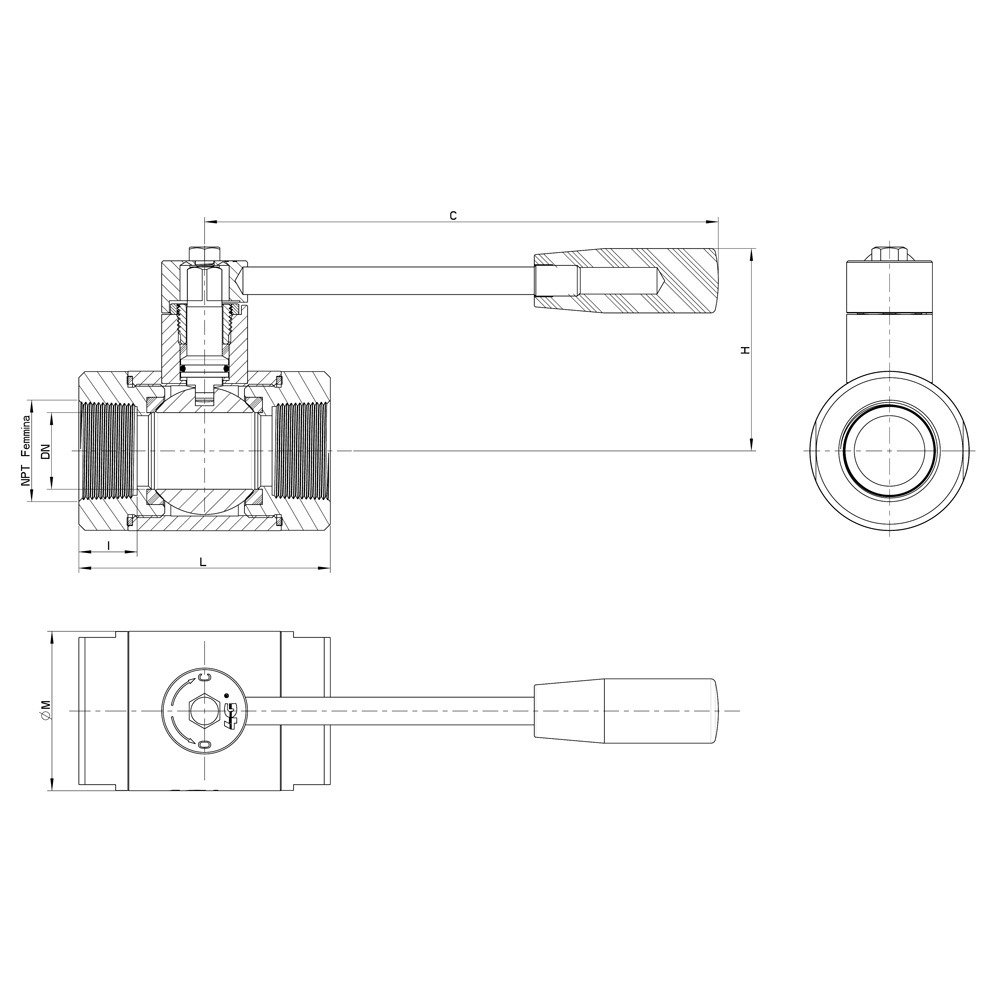

| NPT F | DN | L | I | C | H | Ø P | PN | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|
| 1/4" | 10 | 52 | 13 | 110 | 53 | 30 | 100 | 0,36 | 100104 60410 3D |
| 3/8" | 10 | 52 | 13 | 110 | 53 | 30 | 100 | 0,35 | 100104 60810 3D |
| 1/2" | 15 | 62 | 16 | 110 | 55 | 35 | 100 | 0,46 | 100104 61410 3D |
| 3/4" | 20 | 72 | 18 | 110 | 59 | 42 | 100 | 0,64 | 100104 62010 3D |
| 1" | 25 | 82 | 19 | 160 | 66 | 52 | 64 | 1,20 | 100104 62610 3D |
| 1"1/4 | 32 | 92 | 20 | 160 | 71 | 60 | 64 | 1,35 | 100104 63010 3D |
| 1"1/2 | 40 | 104 | 20 | 190 | 96 | 73 | 64 | 2,51 | 100104 63410 3D |
| 2" | 50 | 116 | 20 | 190 | 104 | 89 | 40 | 3,69 | 100104 63810 3D |
| 2"1/2 | 65 | 136 | 26 | 220 | 110 | 113 | 40 | - | 100104 64410 |
| 3" | 80 | 160 | 28 | 290 | 130 | 136 | 40 | 10,53 | 100104 64810 3D |
| 4" | 100 | 192 | 32 | 325 | 144 | 167 | 25 | 17,74 | 100104 65410 3D |

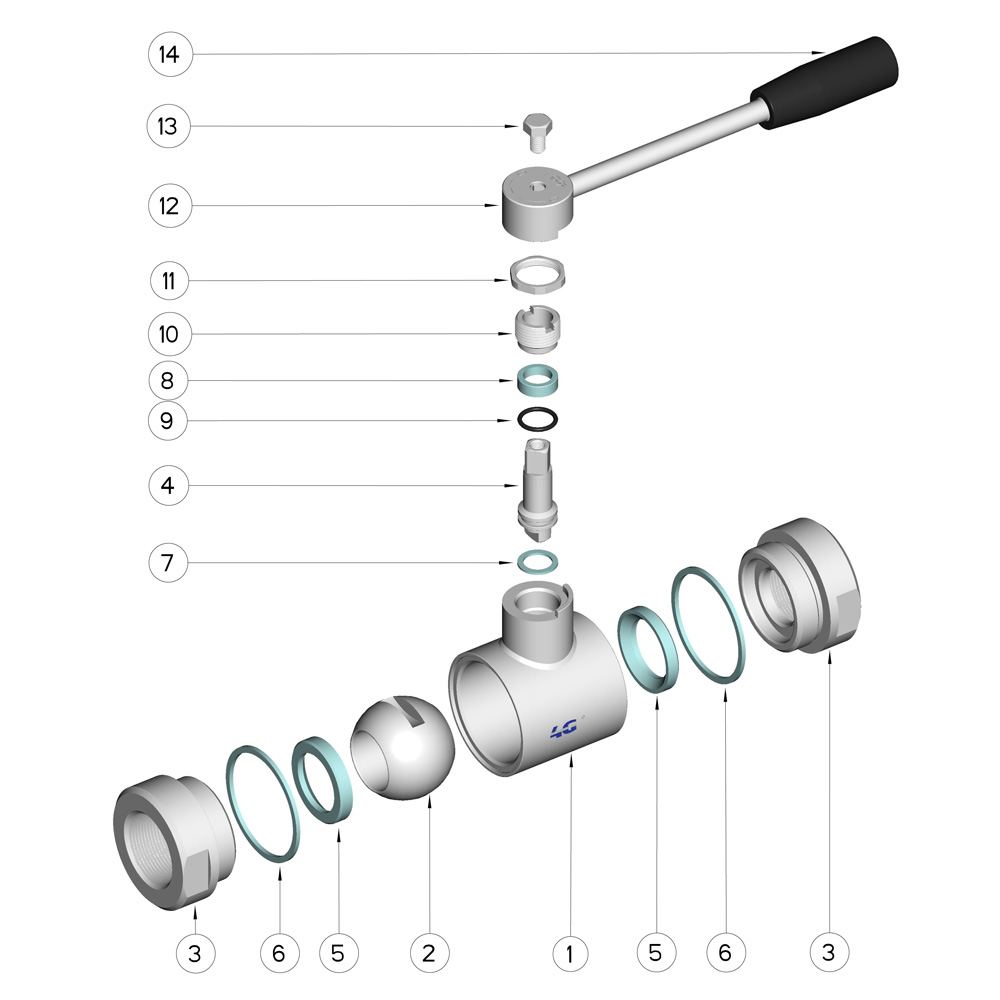

| POSIZIONE | DENOMINAZIONE | PEZZI | MATERIALE |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 303 |
| 11 | Controdado | 1 | AISI 303 |
| 12 | Leva | 1 | AISI 304L |
| 13 | Vite | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLASTO (PF) |
