100101 -

100101

Valvola a sfera a DUE vie
Organo di comando: Leva inox
Attacco: ISO 228 filettatura femmina/femmina
Passaggio: Totale
Materiale: Aisi 316L (1.4404)
Misure: da 1/4” a 4”
Guarnizioni di tenuta: P.T.F.E. vergine
Temperatura di esercizio: -20°C +160°C
Finitura esterna: Lucida

A richiesta:
Sistema antistatico ATEX II 2 G-D T4
• Guarnizioni di tenuta in:
PTFE caricato vetro
PTFE caricato carbografite
Polietilene ad alta densità

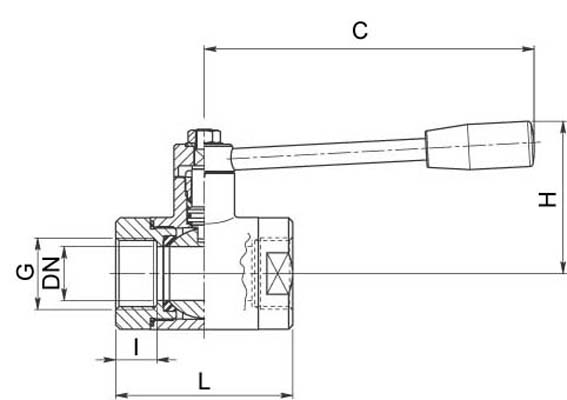

G (ISO 228)DNLICHPNKgCODICE AISI 304LCODICE AISI 316L
1/4"95213110501000,34100101 60410 3D
3/8"105213110501000,32100101 60810 3D
1/2"156215110551000,44100101 61410 3D
3/4"207217110601000,62100101 62010 3D
1"25821916065641,10100101 62610 3D
1"1/432921916070641,35100101 63010 3D
1"1/2401042019080642,33100101 63410 3D
2"501162019090403,42100101 63810 3D
2"1/26512820220110405,75100101 64410 3D
3"8015024285130408,98100101 44810 100101 64810 3D
4"100178263101502515,50100101 45410 100101 65410 3D

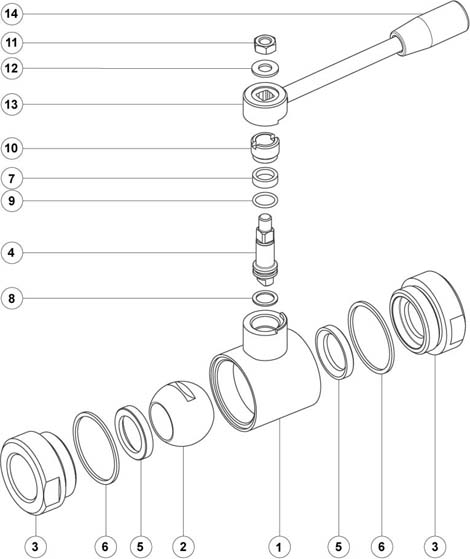

Pos.DenominazioneP.ziMat.
1Corpo1AISI 316L
2Sfera1AISI 316L
3Manicotti2AISI 316L
4Perno1AISI 316L
5Guarnizioni sfera2PTFE
6Guarnizioni manicotti2PTFE
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Ghiera di registro1AISI 304L (303)
11Dado1AISI 304L
12Rondella1AISI 304L
13Leva1AISI 304L
14Impugnatura1DUROPLAST (PF)
