688006 RUBINETTO PORTALIVELLO SUPERIORE E INFERIORE ISO 228 M
Rubinetto PORTALIVELLO SUPERIORE e/o INFERIORE
Organo di comando: Volantino
Attacco: ISO 228 filettatura maschio
Materiale: Aisi 316L (1.4404)
Misure: da 3/8” a 1”
Temperatura di esercizio: -50°C+200°C
Finitura esterna: Lucida
A richiesta:
• Attacco per tubo vetro di altra misura
M.O.C.A. CE 1935/2004

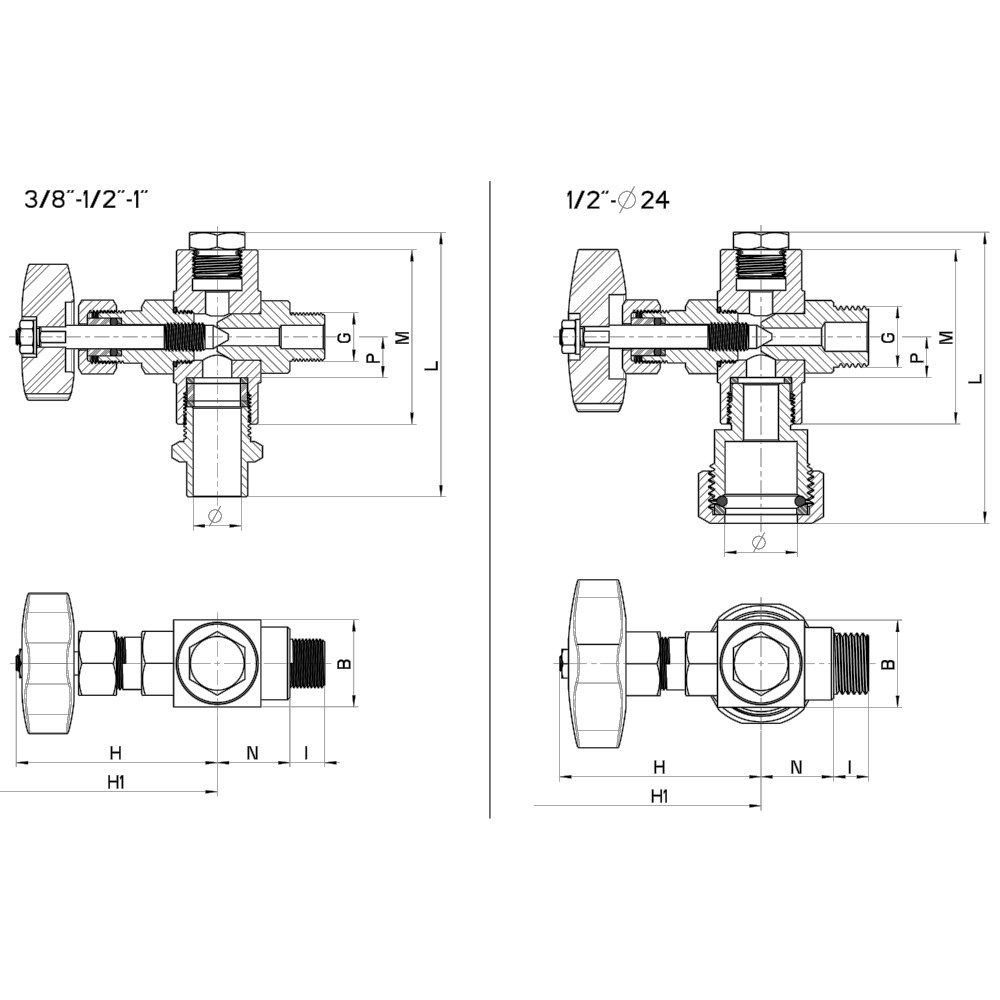

| G | Ø | L | B | M | P | N | I | H | H 1 | PN | Kg. | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3/8" | 12 | 85 | 30 | 56 | 14 | 25 | 12 | 72 | 80 | 16 | 0,50 | 688006 60600 |
| 3/8" | 14 | 85 | 30 | 56 | 14 | 25 | 12 | 72 | 80 | 16 | 0,50 | 688006 60700 3D |
| 3/8" | 16 | 85 | 30 | 56 | 14 | 25 | 12 | 72 | 80 | 16 | 0,50 | 688006 60800 |
| 1/2" | 12 | 85 | 30 | 56 | 14 | 25 | 12 | 72 | 80 | 16 | 0,52 | 688006 61000 |
| 1/2" | 14 | 85 | 30 | 56 | 14 | 25 | 12 | 72 | 80 | 16 | 0,52 | 688006 61100 |
| 1/2" | 16 | 85 | 30 | 56 | 14 | 25 | 12 | 72 | 80 | 16 | 0,52 | 688006 61200 3D |
| 1/2" | 24 | 100 | 30 | 60 | 14 | 25 | 12 | 72 | 80 | 16 | 1,06 | 688006 61600 3D |
| 1" | 20 | 83 | 40 | 53 | 18 | 25 | 14 | 110 | 127 | 16 | 1,20 | 688006 62300 3D |

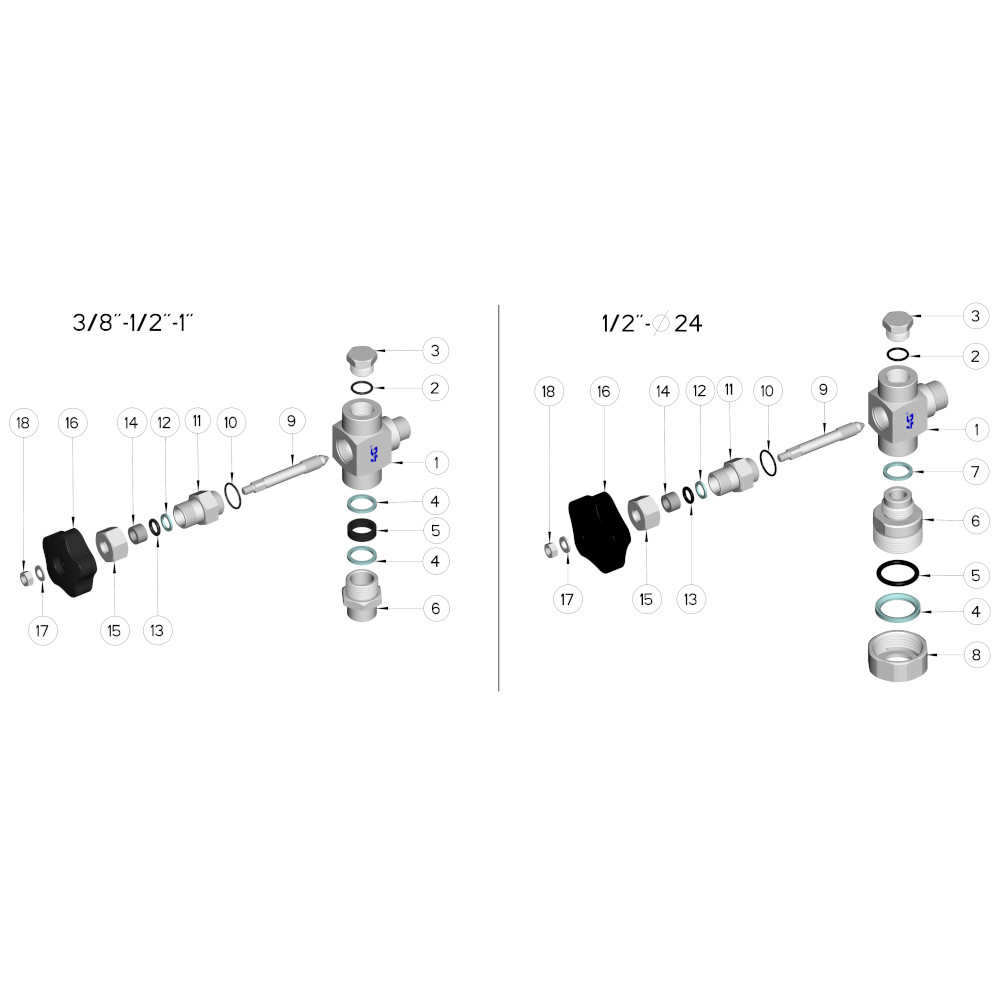

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | OR Tappo | 1 | FKM |
| 3 | Tappo | 1 | AISI 316L |
| 4 | Guarnizione | 2 / 1 | PTFE |
| 5 | OR/Guarnizione Stringivetro | 1 | FKM |
| 6 | Stringivetro | 1 | AISI 316L |
| 7 | Guarnizione tubo vetro | 1 | PTFE |
| 8 | Ghiera | 1 | AISI 316L |
| 9 | Asta Spillo | 1 | AISI 316L |
| 10 | OR | 1 | FKM |
| 11 | Vitone / Premistoppa | 1 | AISI 316L |
| 12 | Guarnizione | 1 | PTFE |
| 13 | OR | 1 | FKM |
| 14 | Guarnizione | 1 | PTFE + Vetro |
| 15 | Dado premistoppa | 1 | AISI 316L |
| 16 | Volantino | 1 | Duroplast |
| 17 | Rondella | 1 | AISI 304L |
| 18 | Dado | 1 | AISI 304L |
