678201 RUBINETTO REGOLATORE DI PORTATA ISO 228 F CON VOLANTINO GRADUATO
Rubinetto Regolatore di Portata
Organo di comando: Volantino GRADUATO
Attacco: ISO 228 filettatura femmina/femmina
Materiale: Aisi 316L (1.4404)
Misure: da 1/2” a 1”1/2

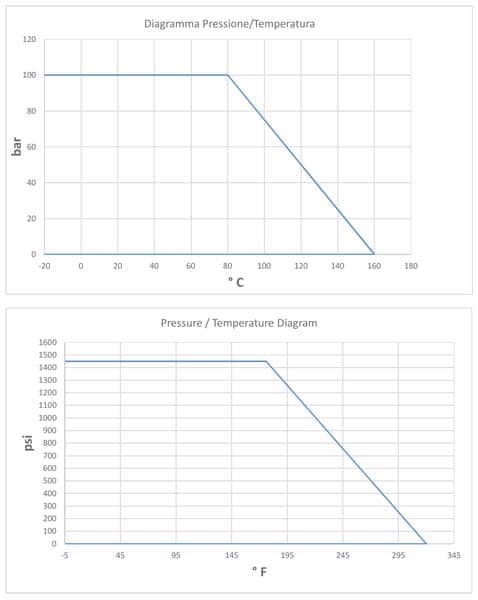

Temperatura di esercizio: -20°C+160°C
Finitura esterna: Lucida
A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
| G | L | I | A | H | H1 | Ø X | PN | kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 60 | 14 | □ 30 | 68 | 74 | 8,5 | 100 | -- | 678201 61400 3D |
| 3/4" | 80 | 19 | Ø 48 | 105 | 116 | 13 | 100 | -- | 678201 62000 3D |
| 1" | 80 | 19 | Ø 48 | 105 | 116 | 13 | 100 | -- | 678201 62600 3D |
| 1" 1/4 | 90 | 19 | Ø 60 | 109 | 124 | 18 | 100 | 2,21 | 678201 63000 3D |
| 1" 1/2 | 90 | 19 | Ø 60 | 109 | 124 | 18 | 100 | 2,09 | 678201 63400 3D |
| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Spillo | 1 | AISI 316L |
| 3 | Vitone | 1 | AISI 316L |
| 4 | Dado premistoppa | 1 | AISI 316L |
| 5 | OR | 1 | FKM |
| 6 | OR | 1 | FKM |
| 7 | Guarnizione | 1 | PTFE Caricato Vetro/With glass |
| 8 | Guarnizione | 1 | PTFE |
| 9 | Guarnizione | 1 | PTFE |
| 10 | Volantino graduato | 1 | AISI 304L |
| 11 | Rondella | 1 | AISI 304L |
| 12 | Dado | 1 | AISI 304L |
| 13 | Anello graduato | 1 | AISI 316L |
| 14 | Vite | 1 | AISI 304L |
