303031

303031

Valvola a sfera a TRE vie 4 guarnizioni con foratura sfera a “T”
Organo di comando: Flangia per Attuatore ISO 5211 – DIN 3337
Attacco: GAROLLA
Passaggio: Totale e ridtto
Materiale: Aisi 316
Misure: da DN 32 a DN 100
Guarnizioni di tenuta: P.T.F.E. vergine

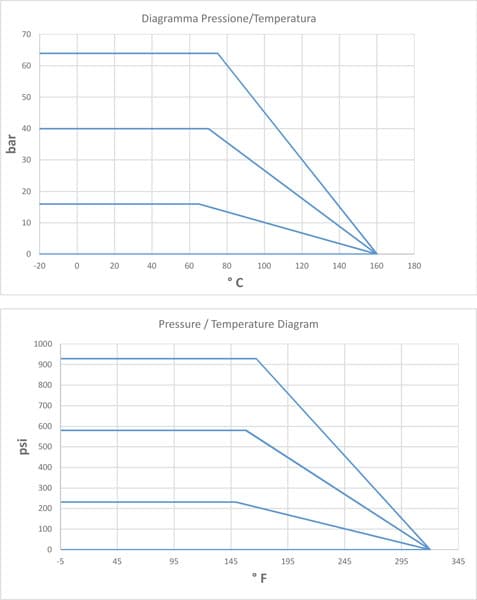

Temperatura di esercizio: -20°C +160°C
Finitura esterna: Lucida

A richiesta:
Sistema antistatico ATEX II 2 G-D T4
• Filettatura ISO 228
• Attacco DIN M o F
• Attacco flangiato

• Guarnizioni di tenuta in:
PTFE caricato vetro
PTFE caricato carbografite
Polietilene ad alta densità

GAR	DN	L	Ø A	Diam B	H	PN	Kg	ISO-DIN	Diam.a	b	Diam.CxO	Qu.	d	e	f	n4 viti	Nm	304	CODICE AISI 316 T
40	32	156	65	48	81,5	40	6,00	F.05	65	12	35x4	14	13	50	7	M6x20	33	303031 43210	303031 63210
40	32	156	65	48	81,5	40	6,30	F.07	90	12	55x4	17	15	70	9	M8x20	33	303031 4321F	303031 6321F
40	40	172	65	48	89	40	7,47	F.05	65	12	35x4	14	13	50	7	M6x20	40	303031 43410	303031 63410
40	40	172	65	48	89	40	7,64	F.07	90	12	55x4	17	15	70	9	M8x20	40	303031 4341F	303031 6341F
50	40	172	75	56	89	40	-	F.05	65	12	35x4	14	13	50	7	M6x20	40	303031 43610	303031 63610
50	40	172	75	56	89	40	-	F.07	90	12	55x4	17	15	70	9	M8x20	40	303031 4361F	303031 6361F
50	50	182	75	56	91,5	25	9,05	F.07	90	12	55x4	17	15	70	9	M8x20	50	303031 43810	303031 63810
50	50	182	75	56	91,5	25	9,45	F.10	125	12	70x4	22	18	102	11	M10x25	50	303031 4381F	303031 6381F
60	50	182	87	66	91,5	25	9,20	F.07	90	12	55x4	17	15	70	9	M8x20	50	303031 43910	303031 63910
60	50	182	87	66	91,5	25	9,60	F.10	125	12	70x4	22	18	102	11	M10x25	50	303031 4391F	303031 6391F
70 **	65	196	97	76	101,5	25	11,13	F.07	90	12	55x4	17	15	70	9	M8x20	60	303031 44410	303031 64410
70 **	65	196	97	76	101,5	25	11,63	F.10	125	12	70x4	22	18	102	11	M10x25	60	303031 4441F	303031 6441F
80 **	80	256	109	86	116	16	22,44	F.07	90	12	55x4	17	15	70	9	M8x20	110	303031 44810	303031 64810
80 **	80	256	109	86	116	16	22,94	F.10	125	12	70x4	22	18	102	11	M10x25	110	303031 4481F	303031 6481F
100 **	100	286	129	106	131	16	34,75	F.07	90	12	55x4	17	15	70	9	M8x20	130	303031 45410	303031 65410
100 **	100	286	129	106	131	16	35,25	F.10	125	12	70x4	22	18	102	11	M10x25	130	303031 4541F	303031 6541F
120 **	100	296	158	129	131	16	37,25	F.07	90	12	55x4	17	15	70	9	M8x20	130	303031 45510	303031 65510
120 **	100	296	158	129	131	16	37,75	F.10	125	12	70x4	22	18	102	11	M10x25	130	303031 4551F	303031 6551F

Pos.	Denominazione	P.zi	Mat.
8	Guarnizione perno	1	PTFE
7	Guarnizione perno	1	PTFE
6	Guarnizioni manicotti	3	PTFE
5	Guarnizioni sfera	4	PTFE
4	Perno	1	AISI 316L
3	Manicotti	3	AISI 316L
2	Sfera	1	AISI 316L
1	Corpo	1	AISI 316L
9	OR di tenuta perno	1	FKM
10	Ghiera di registro	1	AISI 304L (303)
11	Controdado	1	AISI 303
