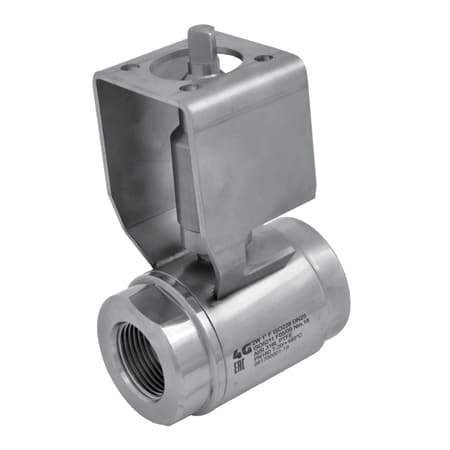

193001 JUNTA ESTÁNDAR – ISO 228 H
Válvula de bola DOS vías
Organo de mando: Brida para Actuador ISO 5211 – DIN 3337
Conexíon: ISO 228 rosca hembra/hembra
Paso: Total
Material: Aisi 316L (1.4404)
Tamaños: de 1/4” a 4”
Sellos de junta: P.T.F.E. Virgen Modificado
Temperatura de funcionamiento: -20°C+170°C
Acabado externo: Satinado
Tornillos para el montaje del actuador incluidos
A pedido:
Sistema antiestático ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Sellos de junta en:
PTFE cargado vidrio -20°C+170°C
PTFE cargado inox -20°C+200°C

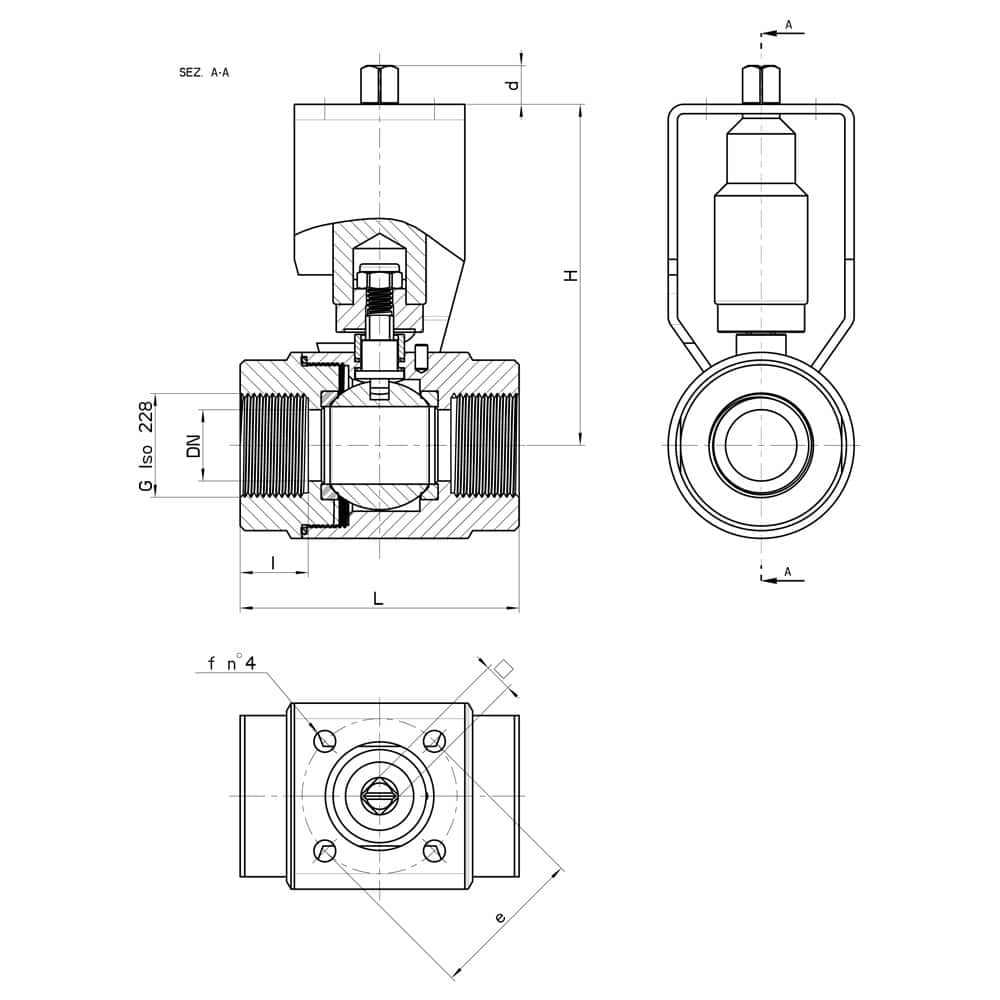

| G | DN | L | I | H | d | ISO | □ | e | f | Nm | PN | Kg | COD. AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/4" | 10 | 60 | 17 | 90 | 10 | F.05 | 9 | 50 | 7 | 7 | 200 | - | 193001 60410 |
| 3/8" | 10 | 60 | 17 | 90 | 10 | F.05 | 9 | 50 | 7 | 7 | 200 | - | 193001 60810 |
| 1/2" | 15 | 70 | 19 | 98 | 10 | F.05 | 9 | 25 | 7 | 10 | 200 | - | 193001 61410 3D |
| 3/4" | 20 | 80 | 20 | 105 | 10 | F.05 | 9 | 50 | 7 | 15 | 160 | - | 193001 62010 3D |
| 1" | 25 | 90 | 22 | 111 | 10 | F.05 | 9 | 50 | 7 | 18 | 160 | - | 193001 62610 3D |

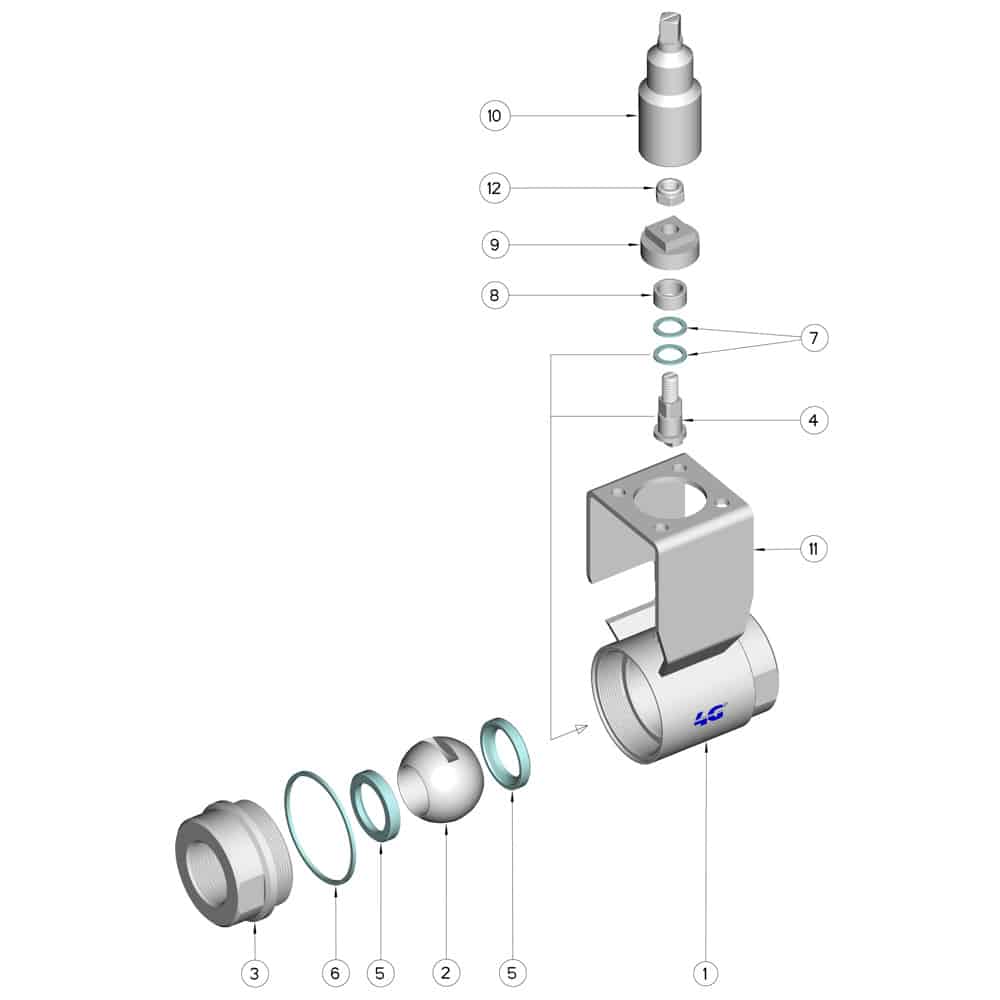

| POSICIÓN | Denom. | PIEZAS | MATERIAL |
|---|---|---|---|
| 1 | Cuerpo | 1 | AISI 316L |
| 2 | Bola | 1 | AISI 316L |
| 3 | Manga | 1 | AISI 316L |
| 4 | Alfiler | 1 | AISI 316L |
| 5 | Sello bola | 2 | PTFE |
| 6 | Sello manga | 1 | PTFE |
| 7 | Sellos alfiler | 2 | PTFE |
| 8 | Distanziale | 1 | OT-58 nichelato |
| 9 | Tuerca | 1 | AISI 304L |
| 10 | Arandela | 1 | AISI 304L |
| 11 | Cable de extensión | 1 | AISI 303 |
| 12 | Disco quadro | 1 | AISI 316L |
| 13 | Brackets | 1 | AISI 304L |
