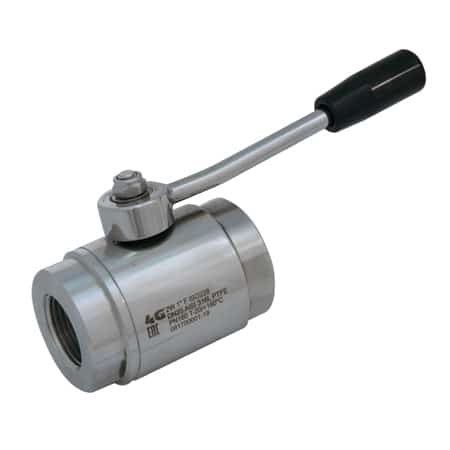

190101 JUNTA ESTÁNDAR – ISO 228 H
Válvula de bola de DOS vías
Organo de mando: Palanca de acero inoxidable
Conexión: ISO 228 rosca hembra/hembra
Paso: Total
Material: Aisi 316L (1.4404)
Tamaños: de 1/4 “a 4”
Sellos de junta: P.T.F.E. Virgen Modificado
Temperatura de funcionamiento: -20°C+170°C
Acabado externo: Satinado
A pedido:
Sistema antiestático ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Sellos de junta en:

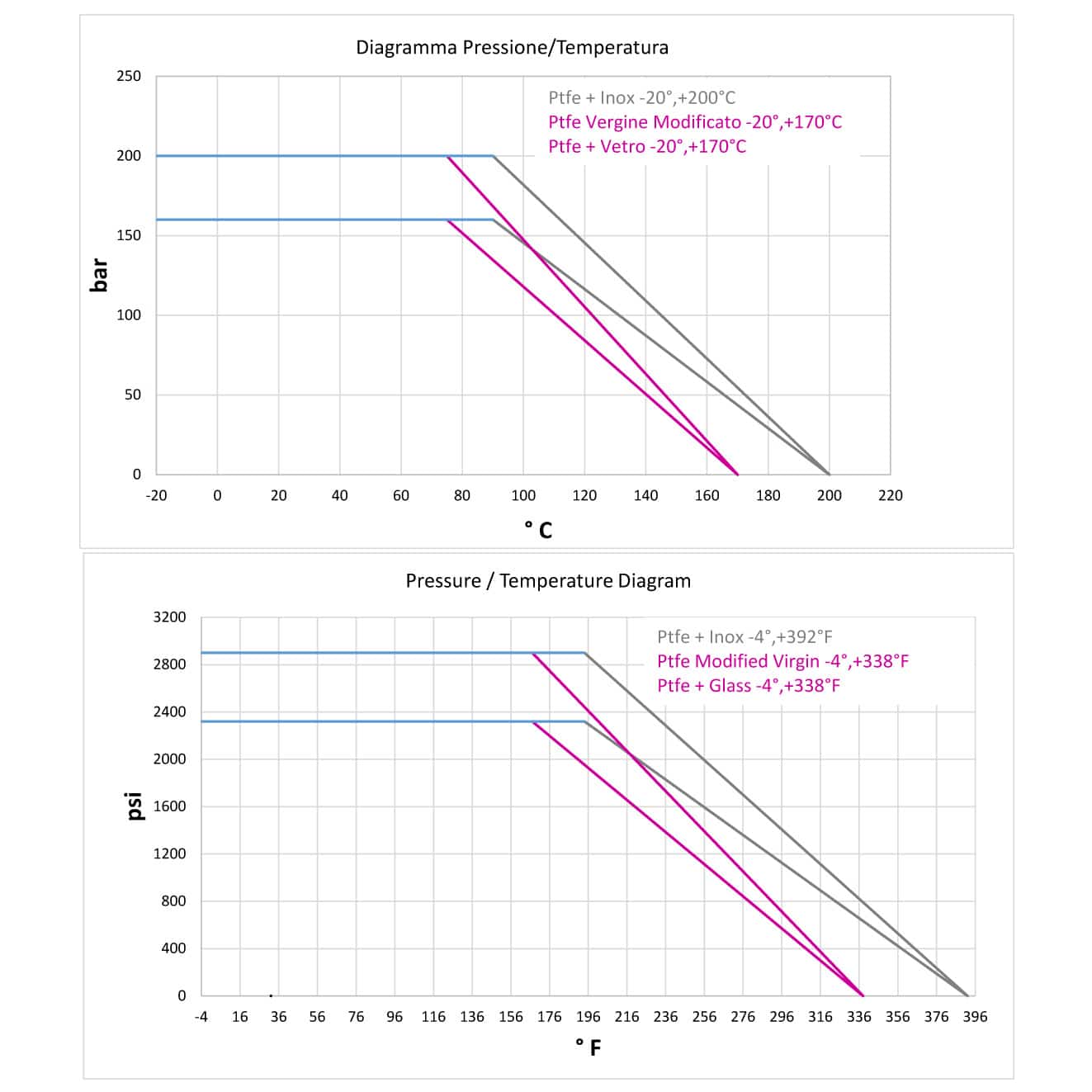

PTFE cargado vidrio -20°C+170°C
PTFE cargado inox -20°C+200°C

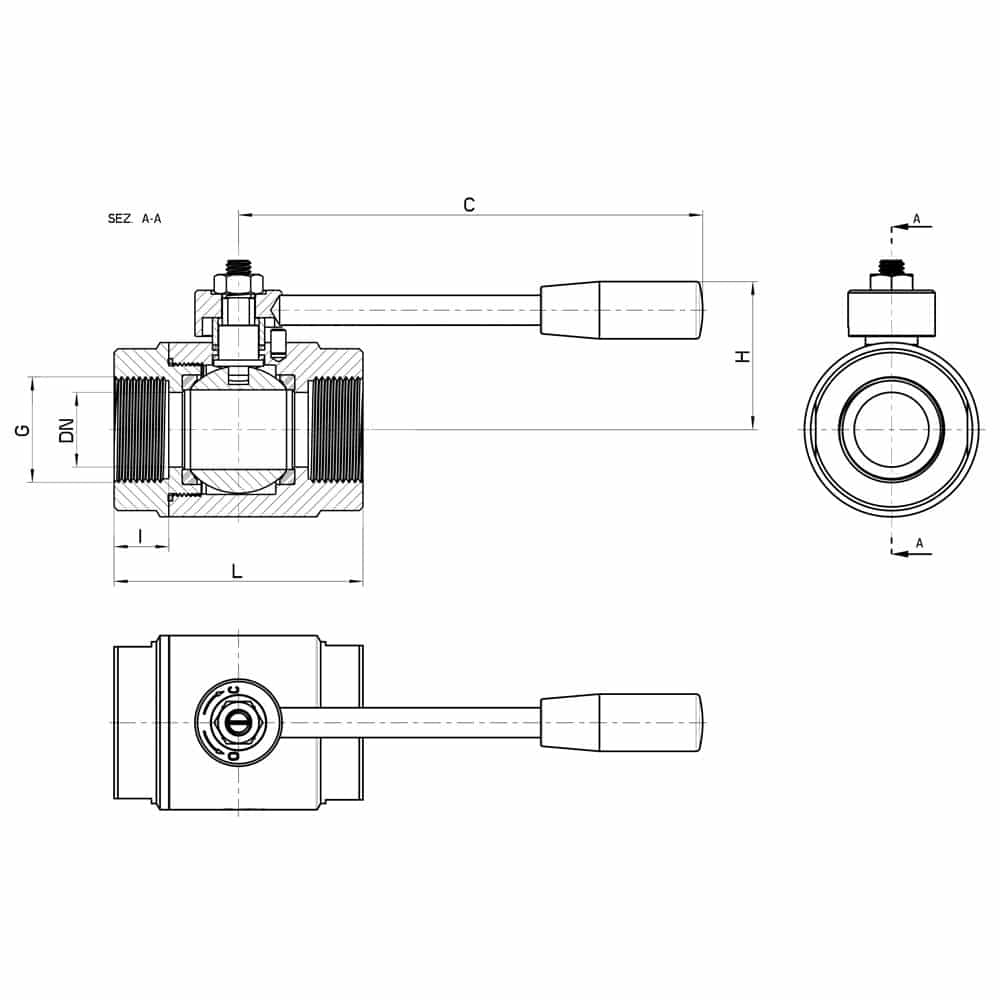

| G | DN | L | I | C | H | PN | Kg | COD. AISI 316L |
|---|---|---|---|---|---|---|---|---|
| 1/4" | 10 | 60 | 17 | 110 | 40 | 200 | 0,43 | 190101 60410 |
| 3/8" | 10 | 60 | 17 | 110 | 40 | 200 | 0,40 | 190101 60810 |
| 1/2" | 15 | 70 | 19 | 110 | 45 | 200 | 0,59 | 190101 61410 |
| 3/4" | 20 | 80 | 20 | 150 | 55 | 160 | 1,12 | 190101 62010 |
| 1" | 25 | 90 | 22 | 150 | 60 | 160 | 1,50 | 190101 62610 |

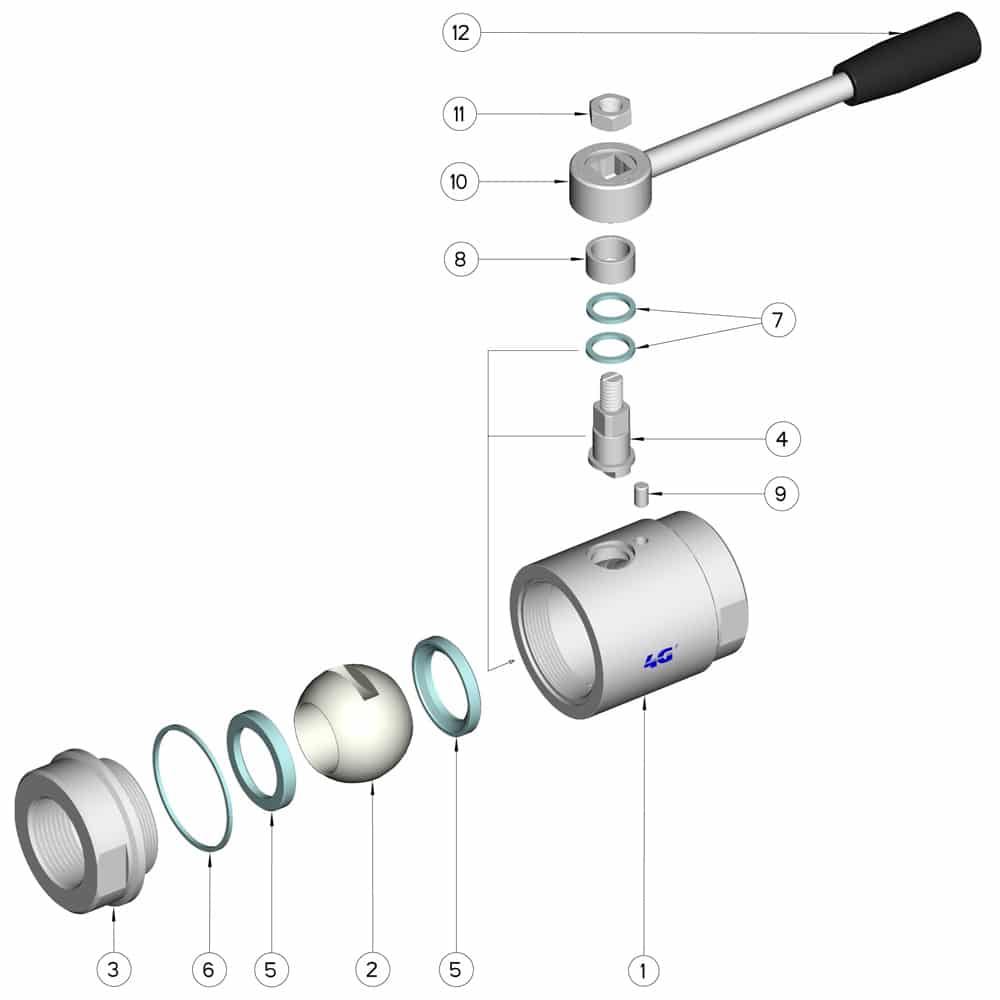

| POSICIÓN | Denom. | PIEZAS | MATERIAL |
|---|---|---|---|
| 1 | Cuerpo | 1 | AISI 316L |
| 2 | Bola | 1 | AISI 316L |
| 3 | Manga | 1 | AISI 316L |
| 4 | Alfiler | 1 | AISI 316L |
| 5 | Sello bola | 2 | PTFE |
| 6 | Sello manga | 1 | PTFE |
| 7 | Sellos alfiler | 2 | PTFE |
| 8 | Distanziale | 1 | OT-58 nichelato |
| 9 | Tuerca | 1 | AISI 304L |
| 10 | Arandela | 1 | AISI 304L |
| 11 | Fermo Leva | 1 | AISI 304L |
| 12 | Palanca | 1 | AISI 304L |
| 13 | Mango | 1 | DUROPLAST (PF) |
