CAMICIA PER VALVOLA A SFERA 3 VIE

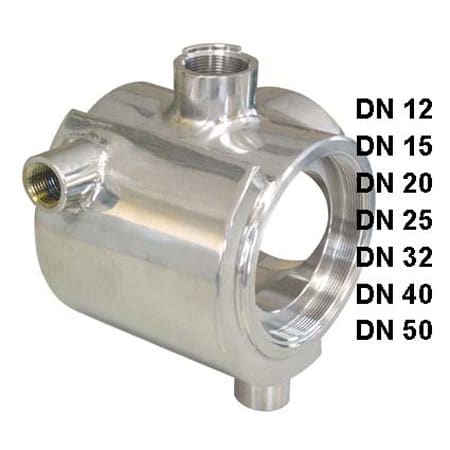

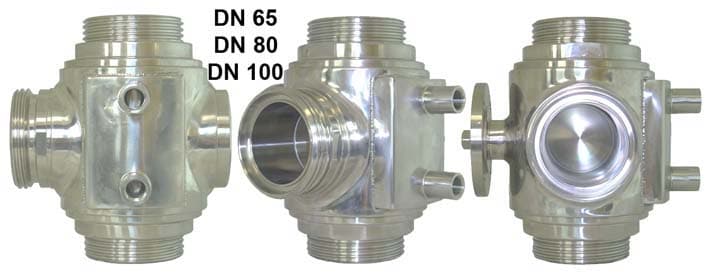

Corpo valvola con CAMICIA di RISCALDAMENTO FISSA per valvola a TRE VIE Art. 30-31 con TENUTE STANDARD.
Materiale: Corpo Aisi 316L (1.4404), Camicia Aisi 304L (1.4307)
Misure: da DN15 a DN100

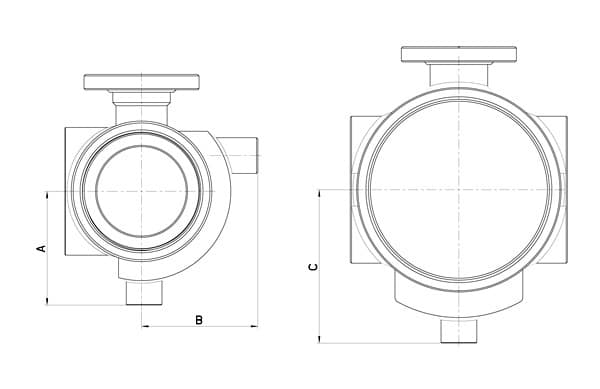

| DN | G (ISO 228) | A | B | C |
|---|---|---|---|---|
| 12 | 3/8" | 50 | 46 | |
| 15 | 3/8" | 52 | 56 | |
| 20 | 3/8" | 58 | 63 | |
| 25 | 3/8" | 57 | 64 | |
| 32 | 1/2" | 75 | 80 | |
| 40 | 1/2" | 82 | 84 | |
| 50 | 1/2" | 89 | 91 | |
| 65 | 1/2" | 99 | ||
| 80 | 1/2" | 120 | ||
| 100 | 1/2" | 135 |
