ART.10 + Spurghi per Lavaggio
Valvola a sfera a DUE vie
Organo di comando: Flangia per Attuatore ISO 5211 – DIN 3337 o Leva
Attacco: Da Catalogo
Passaggio: Totale
Materiale: Aisi 304L (1.4307) – Aisi 316L (1.4404)
Misura: da DN10 a DN100
Guarnizioni di tenuta: Da Catalogo
Finitura esterna: Lucida
| DN | G | ØA | T | ØP |
|---|---|---|---|---|
| 10 | 1/4" | 18 | 32 | 30 |
| 15 | 1/4" | 18 | 35 | 35 |
| 20 | 1/4" | 18 | 38,5 | 42 |
| 25 | 1/4" | 18 | 44 | 52 |
| 32 | 3/8" | 22 | 49 | 60 |
| 40 | 3/8" | 22 | 56 | 73 |
| 50 | 3/8" | 22 | 64 | 89 |
| 65 | 1/2" | 28 | 76 | 113 |
| 80 | 1/2" | 28 | 87 | 136 |
| 100 | 1/2" | 28 | 103 | 167 |

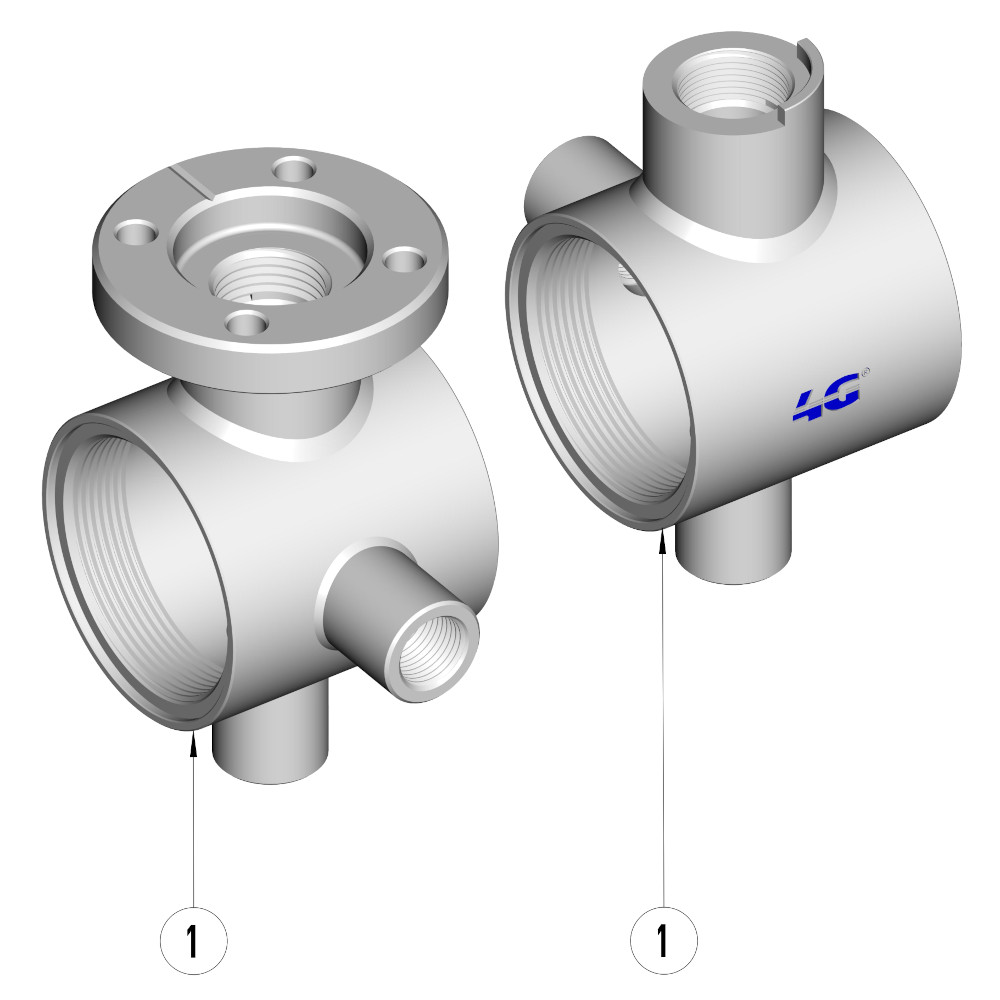

| POSIZIONE | DENOMINAZIONE | PEZZI | MATERIALE |
|---|---|---|---|
| 1 | Corpo | 1 | AISI (304L) 316L |
