110450
Válvula de bola DOS vías
Organo de mando: Palanca de acero inoxidable
Conexíon: Bridas UNI EN 1092-1:2003
Paso: Total
Material: Aisi 304L (1.4307) – Aisi 316L (1.4404)
Tamaños: 5″
Sellos de junta: P.T.F.E. Virgen
Temperatura de funcionamiento: -20°C+160°C
Acabado externo: Torneado
Sistema antiestático ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
A pedido:
M.O.C.A. CE 1935/2004

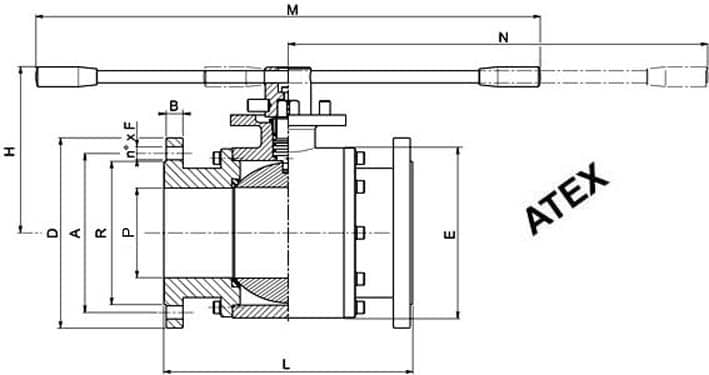

| DN | P | L | M | N | H | E | D | B | R | A | n° x F | PN | Kg | 304 | CÓDIGO AISI 316 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 120 | 325 | 670 | 576 | 220 | 222 | 250 | 22 | 188 | 210 | 8 x 18 | 16 | 59,24 | 110450A45810 | 110450A65810 |

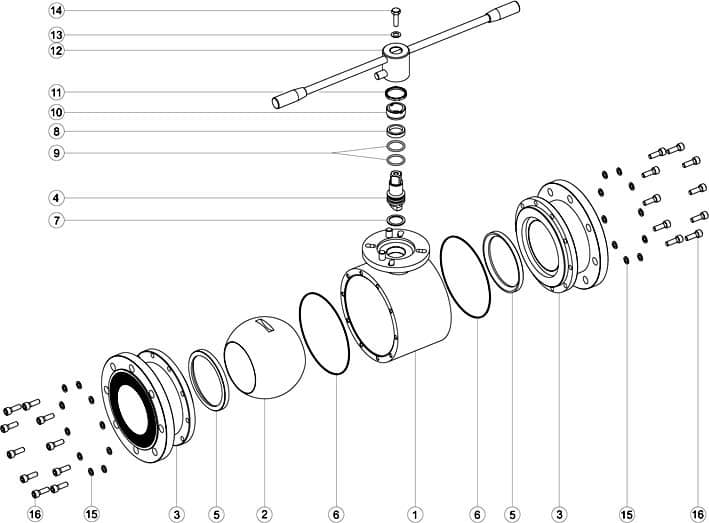

| POSICIÓN | DENOMINACIÓN | PIEZAS | MATERIAL |
|---|---|---|---|
| 1 | Cuerpo | 1 | AISI 304L - 316L |
| 2 | Bola | 1 | AISI 304L - 316L |
| 3 | Mangas | 2 | AISI 304L - 316L |
| 4 | Alfiler | 1 | AISI 304L - 316L |
| 5 | Sello bola | 2 | PTFE |
| 6 | Sello mangas | 2 | PTFE |
| 7 | Sello alfiler | 1 | PTFE |
| 8 | Sello alfiler | 1 | PTFE |
| 9 | OR de junta alfier | 2 | FKM |
| 10 | Anillo de registro | 1 | AISI 304L (303) |
| 11 | Tuerca | 1 | AISI 304L |
| 12 | Palanca | 1 | AISI 304L |
| 13 | Arandela palanca | 1 | AISI 304L |
| 14 | Tornillo palanca | 1 | AISI 304L |
| 15 | Arandela manga | 10 | AISI 304L |
| 16 | Tornillo manga | 10 | AISI 304L |
