300127_T_4 GUARNIZIONI -

300127_T_4 GUARNIZIONI

Valvola a sfera a TRE vie 4 guarnizioni con foratura sfera a “T”
Organo di comando: Leva inox
Attacco: DIN 11851 maschio/maschio/maschio
Passaggio: Totale
Materiale: Aisi 304 – 316
Misure: da DN 10 a DN 100
Guarnizioni di tenuta: P.T.F.E. vergine

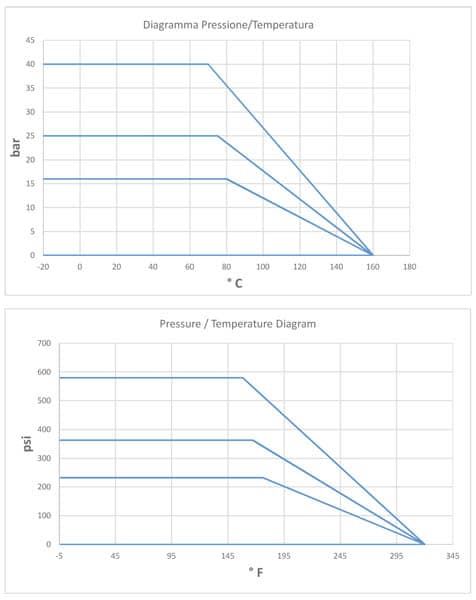

Temperatura di esercizio: -20°C +160°C
Finitura esterna: Lucida

A richiesta:
Sistema antistatico ATEX II 2 G-D T4
• Attacco SMS
• Attacco DIN femmina

• Guarnizioni di tenuta in:
PTFE caricato vetro
PTFE caricato carbografite
Polietilene ad alta densità

DNRdLICHPNKgCODICE AISI 304LCODICE AISI 316L
1028 x 1/8"116181106040--300127 60810
1534 x 1/8"126181106540--300127 61410 3D
2044 x 1/6"144211607040--300127 62010 3D
2552 x 1/6"158211608040-300127 42610 300127 62610
3258 x 1/6"174211909540-300127 43010 300127 63010
4065 x 1/6"1902119011040-300127 43410 300127 63410
5078 x 1/6"2022222012025-300127 43810 300127 63810
65 *95 x 1/6"2142528513025-300127 44410 300127 64410
80 *110 x 1/4"2663031014516-300127 44810 300127 64810
100 *130 x 1/4"3023131016016-300127 45410 300127 65410

* 4 Vie

Pos.DenominazioneP.ziMat.
1Corpo1AISI 304L - 316L
2Sfera1AISI 304L - 316L
3Manicotti3AISI 304L - 316L
4Perno1AISI 304L - 316L
5Guarnizioni sfera4PTFE
6Guarnizioni manicotti3PTFE
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Ghiera di registro1AISI 304L (303)
11Dado1AISI 304L
12Rondella1AISI 304L
13Leva1AISI 304L
14Impugnatura1Resina
15Girella3AISI 304L
