130127 Tenuta Integrale – M/M DIN 11851

Valvola a sfera 2 vie 130127 tenuta integrale – M/M DIN 11851

130127 Tenuta Integrale – M/M DIN 11851

Valvola a sfera a DUE vie “Tenuta Avvolgente”
Organo di comando: Leva inox
Attacco: DIN 11851 maschio/maschio
Passaggio: Totale
Materiale: Aisi 316L (1.4404)
Misure: da DN10 a DN100
Guarnizioni di tenuta: P.T.F.E. Vergine
Temperatura di esercizio: -20°C+160°C
Finitura esterna: Lucida

A richiesta:
Sistema antistatico ATEX II 2 G-D T4 zona 1-21
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C

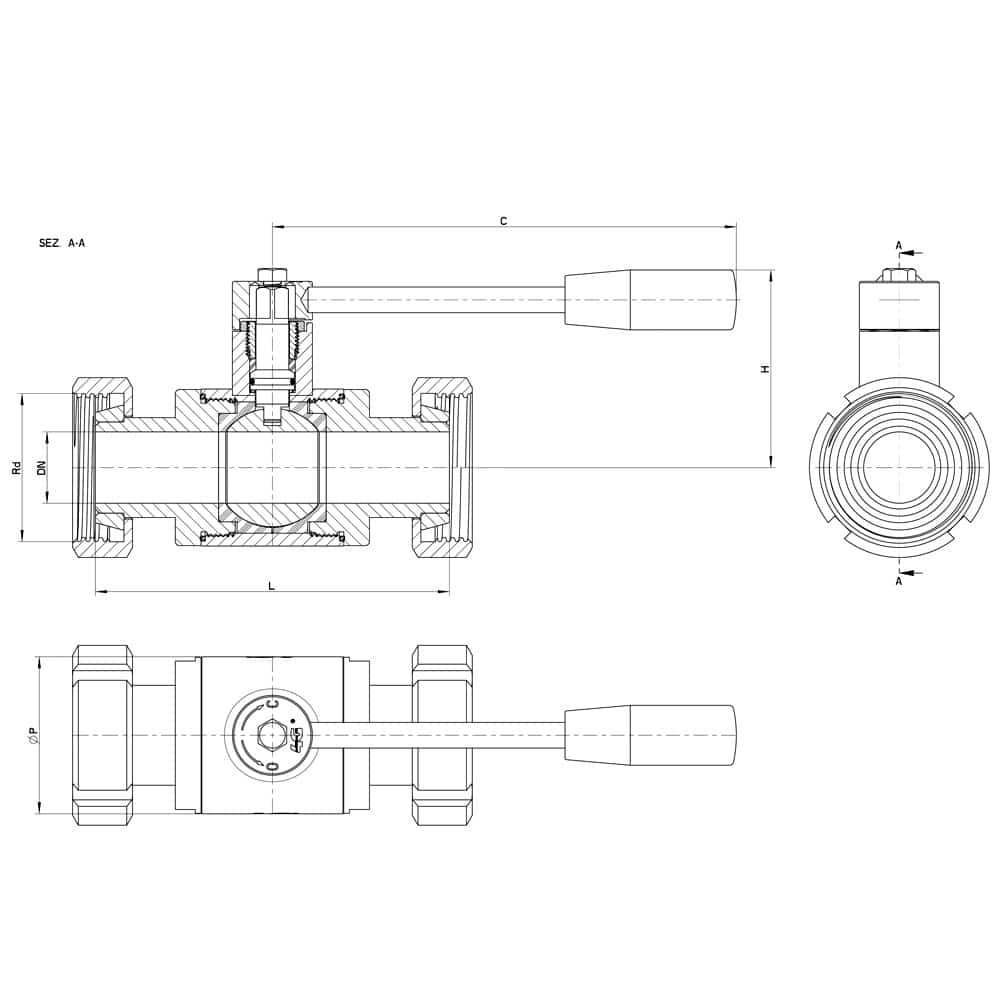

DNRdLICHØPPNKgCODICE AISI 316L
1028 x 1/8"100181105535100-130127 60810
1534 x 1/8"104181106042100-130127 61410
2044 x 1/6"118211606548100-130127 62010
2552 x 1/6"12421160705564-130127 62610
3258 x 1/6"13021160756564-130127 63010
4065 x 1/6"144211908580643,320130127 63410
5078 x 1/6"156221909595404,800130127 63810
6595 x 1/6"1722522011511340-130127 64410
80110 x 1/4"194302851351404012,440130127 64810
100130 x 1/4"2063131015016725-130127 65410

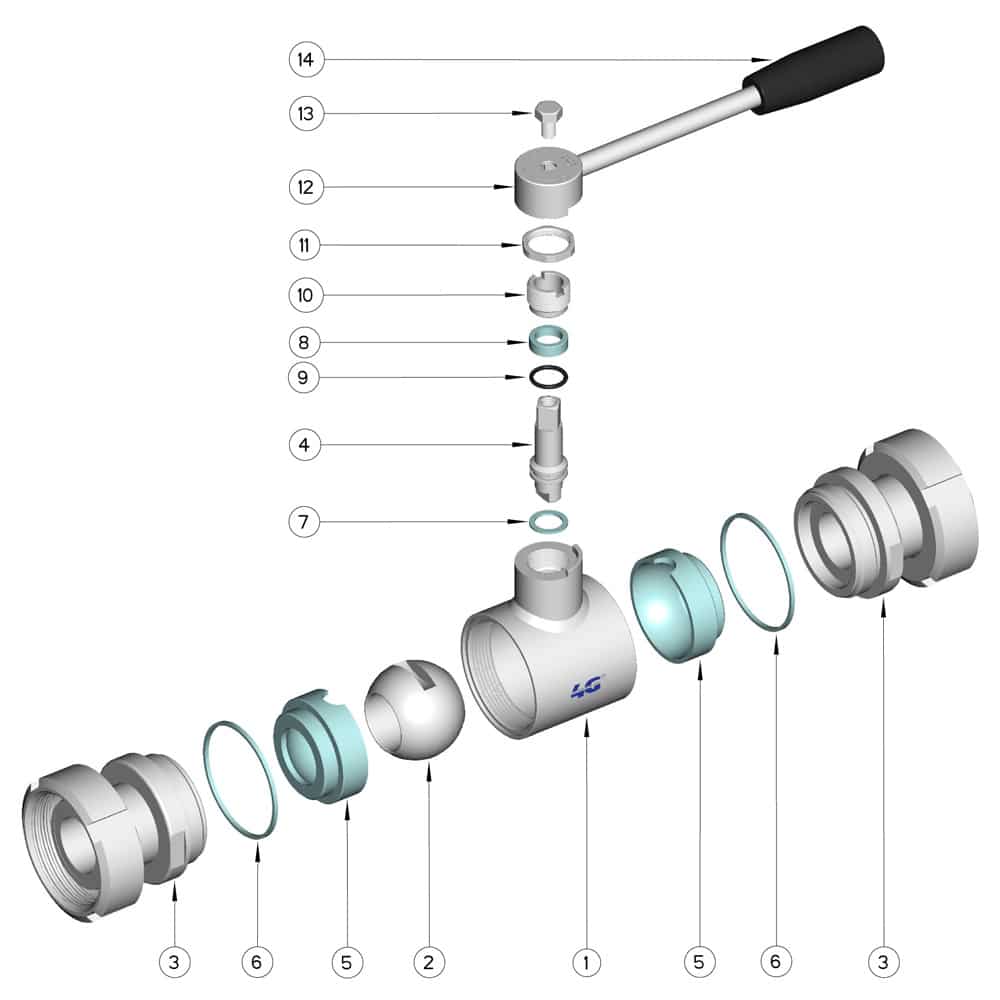

Pos.DenominazioneP.ziMat.
1Corpo1AISI 316L
2Sfera1AISI 316L
3Manicotti2AISI 316L
4Perno1AISI 316L
5Guarnizioni sfera2PTFE
6Guarnizioni manicotti2PTFE
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Ghiera di registro1AISI 304L (303)
11Dado1AISI 304L
12Rondella1AISI 304L
13Leva1AISI 304L
14Impugnatura1DUROPLAST (PF)
15Girella2AISI 304L
