110431
Valvola a sfera a DUE vie
Organo di comando: Leva inox
Attacco: GAROLLA
Passaggio: Totale
Materiale: Aisi 304L (1.4307) – Aisi 316L (1.4404)
Misura: 5”
Guarnizioni di tenuta: P.T.F.E. Vergine
Temperatura di esercizio: -20°C+160°C
Finitura esterna: Tornito
Sistema antistatico ATEX II 2 G-D T4 zona 1-21
A richiesta:
M.O.C.A. CE 1935/2004

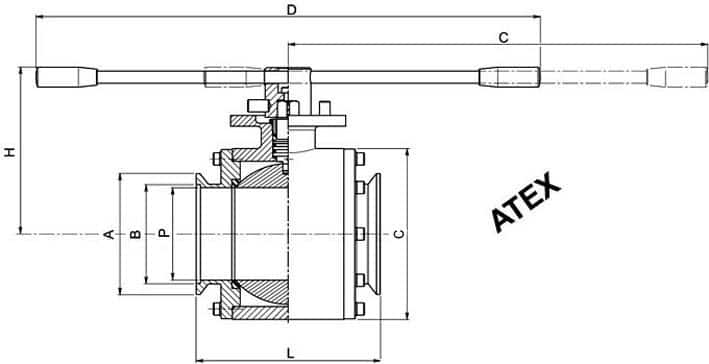

| GAR | P | L | CCC | Ø A | Ø B | D | C | H | PN | Kg | CODICE AISI 304L | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 120 | 120 | 240 | 222 | 158 | 129 | 670 | 576 | 220 | 16 | 38,40 | 110431A45810 | 110431A65810 |

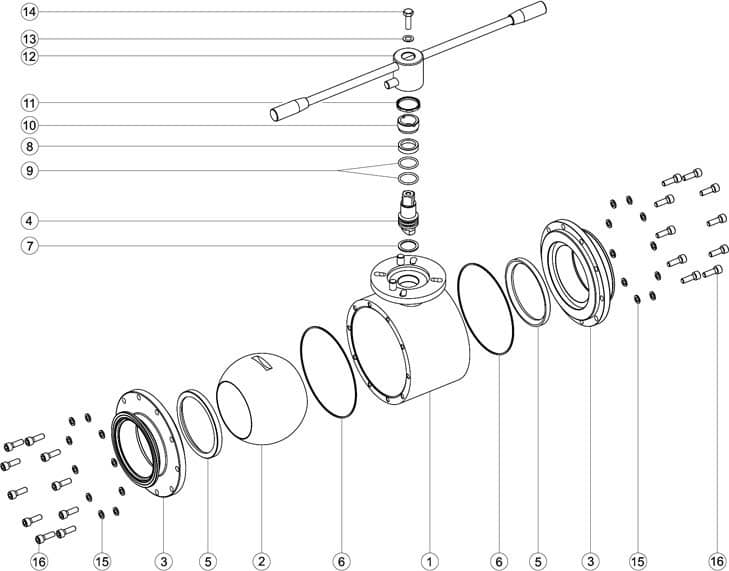

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 304L - 316L |
| 2 | Sfera | 1 | AISI 304L - 316L |
| 3 | Manicotti | 2 | AISI 304L - 316L |
| 4 | Perno | 1 | AISI 304L - 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 2 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Dado | 1 | AISI 304L |
| 12 | leva | 1 | AISI 304L |
| 13 | Rondella leva | 1 | AISI 304L |
| 14 | Vite leva | 1 | AISI 304L |
| 15 | Rondella manicotto | 10 | AISI 304L |
| 16 | Vite manicotto | 10 | AISI 304L |
