103044 Tenuta Standard – F/F SMS

Valvola a sfera 2 vie 133044 tenuta integrale – F/F SMS

103044 Tenuta Standard – F/F SMS

Valvola a sfera a DUE vie
Organo di comando: Flangia per Attuatore ISO 5211 – DIN 3337
Attacco: SMS femmina/femmina
Passaggio: Totale
Materiale: Aisi 304L (1.4307) – Aisi 316L (1.4404)
Misure: da DN20 a DN100
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida
Incluse viti per montaggio attuatore

A richiesta:
Sistema antistatico ATEX II 2 G-D T4 zona 1-21
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

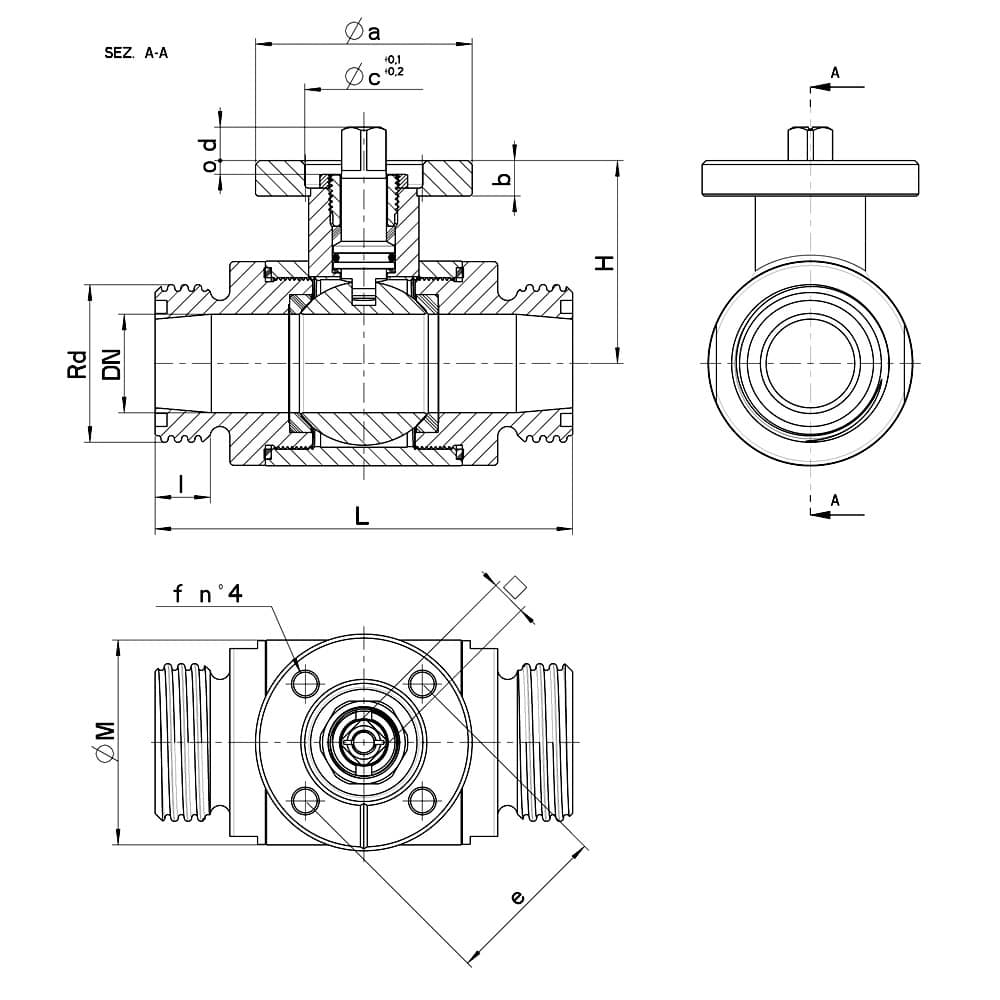

DNØ BSMSRdLIHØ PPNKgISO-DINØ abØ c x odefn°4 vitiNmCODICE AISI 304LCODICE AISI 316L
2022,5(Reduced) 2540 x 1/6"102194542100-F.0346925x398366M5x1612-103044 62410
2022,5(Reduced) 2540 x 1/6"102194542100-F.0454930x31110426M5x1612-103044 6241F
2522,52540 x 1/6"1061951,55264-F.0454930x31110426M5x1615-103044 62610 3D
2522,52540 x 1/6"1061951,55264-F.0565935x31413507M6x1615-103044 6261F 3D
4035,53860 x 1/6"12619767364-F.05651235x41413507M6x2025-103044 63410 3D
4035,53860 x 1/6"12619767364-F.07901255x41715709M8x2025-103044 6341F
5048,55170 x 1/6"13620848840-F.05651235X41413507M6X2030-103044 63810 3D
5048,55170 x 1/6"13620848840-F.07901255x41715709M8x2030-103044 6381F 3D
6560,56385 x 1/6"1542294.511340-F.07901255x41715709M8x2045-103044 64410 3D
6560,56385 x 1/6"1542294.511340-F.101251270x4221810211M10x2545-103044 6441F
6572(Reduced) 7698 x 1/6"1542294,511340-F.07901255x41715709M8x2045-103044 64510
6572(Reduced) 7698 x 1/6"1542294,511340-F.101251270x4221810211M10x2545-103044 6451F
8072,27698 x 1/6"1842710613540-F.07901255x41715709M8x2070103044 44810 103044 64810 3D
8072,27698 x 1/6"1842710613540-F.101251270x4221810211M10x2570103044 4481F 103044 6481F
10098104125 x 1/4"1902812016725-F.07901255x41715709M8x2080103044 45410 103044 65410
10098104125 x 1/4"1902812016725-F.101251270x4221810211M10x2580103044 4541F 103044 6541F 3D
10098101132 x 1/6"1902812016725-F.07901255x41715709M8x2080103044 45510 103044 65510
10098101132 x 1/6"1902812016725-F.101251270x4221810211M10x2580103044 4551F 103044 6551F 3D

POSIZIONEDENOMINAZIONEPEZZIMATERIALE
1Corpo1AISI (304L) 316L
2Sfera1AISI (304L) 316L
3Manicotti2AISI (304L) 316L
4Perno1AISI (304L) 316L
5Guarnizioni sfera2PTFE Vergine Modificato
6Guarnizioni manicotti2PTFE
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Ghiera di registro1AISI 304L (303)
11Controdado1AISI 303
