103042_DIN -

103042_DIN

Valvola a sfera a DUE vie
Organo di comando: Flangia per Attuatore ISO 5211 – DIN 3337
Attacco: a Saldare di Testa (B.W.) secondo DIN 11850
Passaggio: Totale
Materiale:  Aisi 316L (1.4404)
Misure: da DN 10 a DN 100
Guarnizioni di tenuta: P.T.F.E. vergine

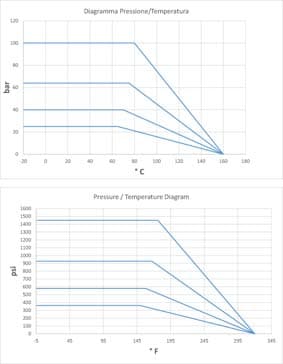

Temperatura di esercizio: -20°C +160°C
Finitura esterna: Lucida
Incluse viti per montaggio attuatore

A richiesta:
Sistema antistatico ATEX II 2 G-D T4
• Guarnizioni di tenuta in:
PTFE caricato vetro
PTFE caricato carbografite
Polietilene ad alta densità

DNLØ A x BMHPNKGISO-DINØ abØ c x odefn4 vitiNmCOD. AISI 316L
108813 x 1,5/39100-F.0346925x398366M5x165103042 6B110
108813 x 1,5/39100-F.0454930x31110426M5x165103042 6B11F
159219 x 1,51641,51000,50F.0346925x398366M5x168103042 6B810
159219 x 1,51641,5100-F.0454930x31110426M5x168103042 6B81F
2010223 x 1,516451000,70F.0346925x398366M5x1612103042 6C510
2010223 x 1,516451000,76F.0454930x31110426M5x1612103042 6C51F
2510629 x 1,51951,5641,113F.0454930x31110426M5x1615103042 6F510 3D
2510629 x 1,51951,5641,113F.0565935x31413507M6x1615103042 6F51F
3211235 x 1,51956,5641,38F.0454930x31110426M5x1618103042 6J510 3D
3211235 x 1,51956,5641,36F.0565935x31413507M6x1618103042 6J51F 3D
4012641 x 1,51976642,312F.05651235X41413507M6X2025103042 6K910 3D
4012641 x 1,5197664-F.07901255x41715709M8x2025103042 6K91F
5013653 x 1,51984403,50F.05651235x41413507M6x2030103042 6N910 3D
5013653 x 1,5198440-F.07901255x41715709M8x2030103042 6N91F
6515470 x 22194,5405,88F.07901255x41715709M8x2045103042 6S610 3D
6515470 x 22194,540-F.101251270x4221810211M10x2545103042 6S61F
8018485 x 227106408,76F.07901255x41715709M8x2070103042 6W410 3D
8018485 x 22710640-F.101251270x4221810211M10x2570103042 6W41F
100190104 x 22712025-F.07901255x41715709M8x2080103042 6X810
100190104 x 2271202514,36F.101251270x4221810211M10x2580103042 6X81F 3D

Pos.Denom.P.ziMat.
1Corpo1AISI 316L
2Sfera1AISI 316L
3Manicotti2AISI 316L
4Perno1AISI 316L
5Guarnizioni sfera2PTFE
6Guarnizioni manicotti2PTFE
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Ghiera di registro1AISI 304L (303)
11Controdado1AISI 303
