100155 Tenuta Standard_Flange filettate girevoli EN 1759-1 CLASS 150
Valvola a sfera a DUE vie
Organo di comando: Leva inox
Attacco: Flange filettate girevoli EN 1759-1 CLASS 150 (exANSI 150)
Passaggio: Totale
Materiale: Aisi 304L (1.4307) – Aisi 316L (1.4404)
Misure: da 1/2″ a 4″
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida
A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

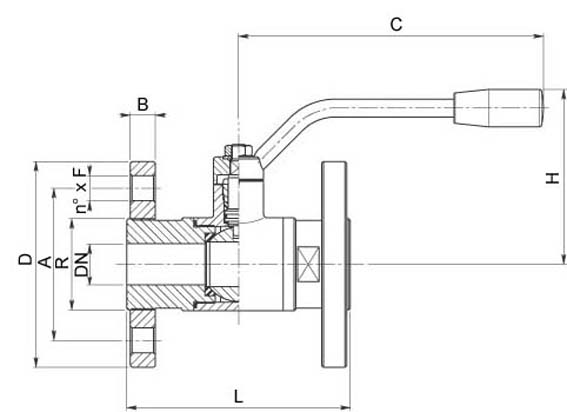

| CLASS 150 | DN | L | C | H | Ø P | D | B | ØR | A | n° x F | Kg | CODICE AISI 304L | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15 | 115 | 125 | 75 | 35 | 88,9 | 9,5 | 35 | 60.6 | 4x16 | 1,80 | - | 100155 61410 |
| 3/4" | 20 | 120 | 125 | 80 | 42 | 98,4 | 11,1 | 42 | 69.8 | 4x16 | 2,55 | - | 100155 62010 3D |
| 1" | 25 | 125 | 170 | 100 | 52 | 108 | 12,7 | 51 | 79.4 | 4x16 | 3 | - | 100155 62610 3D |
| 1" 1/4 | 32 | 130 | 170 | 110 | 60 | 117,5 | 14,3 | 63 | 88.9 | 4x16 | 5,10 | - | 100155 63010 |
| 1" 1/2 | 40 | 140 | 240 | 120 | 73 | 127 | 15,9 | 75 | 98.4 | 4x16 | 5,42 | - | 100155 63410 3D |
| 2" | 50 | 150 | 240 | 130 | 88 | 152,4 | 17,4 | 89 | 120.6 | 4x19 | 8,29 | - | 100155 63810 |
| 2" 1/2 | 65 | 170 | 260 | 145 | 113 | 177,8 | 20,6 | 110 | 139.7 | 4x19 | 13,00 | - | 100155 64410 3D |
| 3" | 80 | 180 | 300 | 160 | 135 | 190,5 | 22,2 | 120 | 152.4 | 4x19 | 16,10 | 100155 44810 | 100155 64810 3D |
| 4" | 100 | 190 | 330 | 180 | 167 | 228,6 | 22,2 | 140 | 190.5 | 8x19 | 24 | 100155 45410 | 100155 65410 3D |

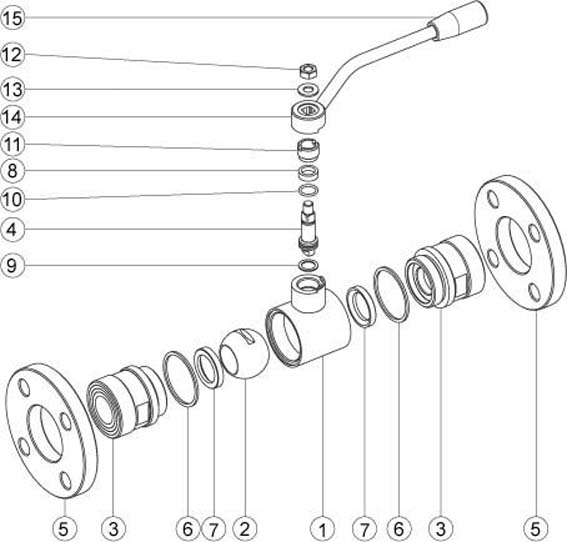

| POSIZIONE | DENOMINAZIONE | PEZZI | MATERIALE |
|---|---|---|---|
| 1 | Corpo | 1 | AISI (304L) 316L |
| 2 | Sfera | 1 | AISI (304L) 316L |
| 3 | Manicotti | 2 | AISI (304L) 316L |
| 4 | Perno | 1 | AISI (304L) 316L |
| 5 | Guarnizioni sfera | 2 | PTFE Vergine Modificato |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Flange | 2 | AISI (304L) 316L |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | Guarnizione perno | 1 | PTFE |
| 10 | OR di tenuta perno | 1 | FKM |
| 11 | Ghiera di registro | 1 | AISI 304L (303) |
| 12 | Controdado | 1 | AISI 304L |
| 13 | Leva | 1 | AISI 304L |
| 14 | Vite | 1 | AISI 304L |
| 15 | Impugnatura | 1 | DUROPLAST (PF) |
